модель 2003 года
- Модель Mountain Max 700
- Код модели MOUNTAIN-MAX (MM700H)

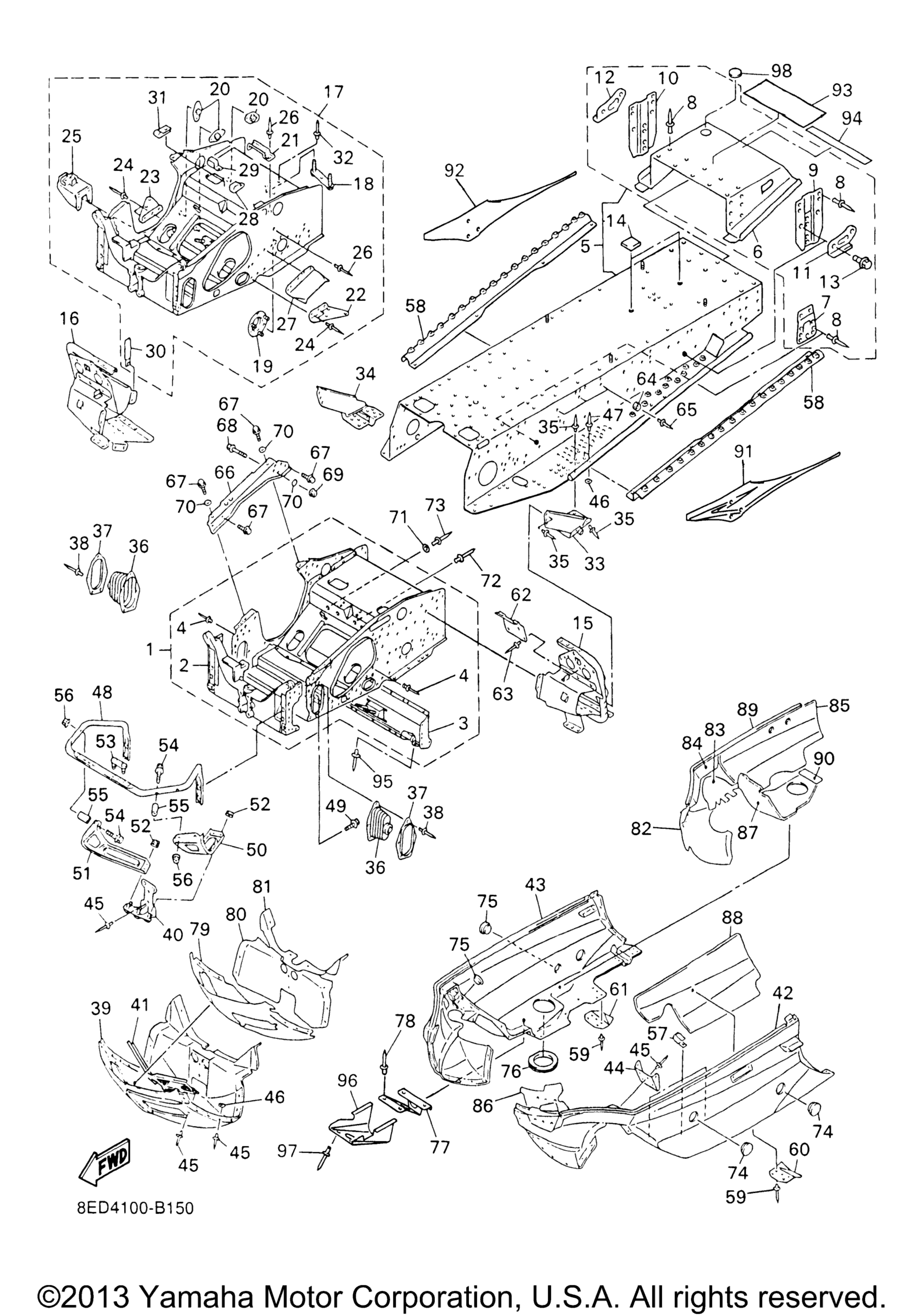

Схема рамы для MOUNTAIN-MAX (MM700H)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8DG-21940-07-00
По запросу
2
. Bulkhead art. 8CR-2191A-02-00
По запросу
3
. Heat Exchanger Assy art. 8DG-12440-01-00
По запросу
4
. .Rivet, Blind UR UN art. 90267-48015-00
По запросу
4
. Rivet, Blind (4.8X16.4 Yellow UR UN art. 90267-48016-00
По запросу
5
Rear Frame Comp art. 8EJ-21950-08-00
По запросу
6
. .Panel, Sub Frame 5 art. 8ED-21916-11-00
По запросу
7
. .Bracket, Main Track 1 art. 8ED-21943-00-00
По запросу
8
. Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
9
. . Bracket, Rr. Track Suspenti1 art. 8ED-21944-00-00
По запросу
10
. . Bracket, Rr. Track Suspenti1 art. 8ED-21954-00-00
По запросу
11
. .Patch 8 art. 8ED-21988-00-00
По запросу
12
. .Patch 9 art. 8ED-21989-00-00
По запросу
13
Болт с фланцем art. 95817-08016-00
По запросу
14
. Cover 3 art. 8CR-2198J-00-00
По запросу
15
Footrest Comp. 1 art. 8ED-21960-09-00
По запросу
16
Footrest Comp. 2 art. 8ED-21970-09-00
По запросу
17
Frame Connection Kit art. 8ED-W2195-00-00
По запросу
18
. Bracket 3 art. 8CR-2196F-00-00
По запросу
19
. Housing, Reinf Sub-Assy (L.H) art. 8CR-21920-00-00
По запросу
20
. Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
21
. Clamp, Fuel Pipe art. 8CR-21977-00-00
По запросу
22
. Panel, Sub Frame 6 art. 8CR-21917-00-00
По запросу
23
. Panel, Sub-Frame 7 art. 8CR-21918-00-00
По запросу
24
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
25
. Stay, Muffler art. 8CR-2194J-00-00
По запросу
26
. Rivet, Blind (4.7X16.4 Black) UN art. 90267-47186-00
По запросу
27
. Cover 2 art. 8CR-2198G-00-00
По запросу
28
. Clamp art. 90461-08113-00
По запросу
29
. Clamp art. 90461-06142-00
По запросу
30
. .Clamp art. 90462-10236-00
По запросу
31
. Clamp art. 90461-10148-00
По запросу
32
. .Rivet, Blind(4.7X19.5 Silver art. 90267-47197-00
По запросу
33
Pipe, Pivot 1 art. 8DF-21941-00-00
По запросу
34
Pipe, Pivot 2 art. 8DF-21951-00-00
По запросу
35
Rivet art. 90269-07080-00
По запросу
36
Cover 1 art. 8CR-2198F-00-00
По запросу
37
Plate, Steering Bracket 1 art. 8CR-2195E-00-00
По запросу
38
.Rivet, Blind(4.7X19.5 Silver) art. 90267-47197-00
По запросу
39
Panel, Sub Frame 1 art. 8CR-21912-01-00
По запросу
40
Plate, Back Up art. 8CR-23788-11-00
По запросу
41
Stay 4 art. 8CR-77128-00-00
По запросу
42
Frame Under 1 art. 8CR-2196A-03-00
По запросу
43
Frame, Under 2 art. 8CR-2196E-03-00
По запросу
44
Bracket, Guard Fitting art. 8CR-21972-00-00
По запросу
45
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
46
Washer, Plate art. 90201-05033-00
По запросу
47
Rivet, Blind (4.7X16.4 Black) art. 90267-47187-00
По запросу
48
Bumper, Front 2 art. 8CR-77512-00-00
По запросу
49
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
50
Bracket, Front art. 8CR-21949-10-00
По запросу
51
Bracket, Front Bumper art. 8CR-21959-10-00
По запросу
52
Гайка Yamaha art. 90185-08169-00
По запросу
53
Bracket, 5 art. 8CR-2196M-00-00
По запросу
54
Болт с фланцем art. 95817-08040-00
По запросу
55
Collar art. 90387-0810F-00
По запросу
56
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
57
Clamp art. 90465-06376-00
По запросу
58
Plate, Anti-Skid art. 8ED-2192A-10-00
По запросу
59
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
60
Protector, Frame art. 8CR-21978-00-00
По запросу
61
Protector, Frame art. 8CR-2197B-00-00
По запросу
62
Hook art. 8CR-21973-00-00
По запросу
63
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
64
Button art. 81K-2471F-00-00
По запросу
65
Rivet, Blind art. 90267-40135-00
По запросу
66
Reineforcement, Frame Rear 1 art. 8CR-21921-01-00
По запросу
67
Болт Yamaha art. 95817-10020-00
По запросу
68
Bolt, Flange art. 95817-10065-00
По запросу
69
Nut, Flange art. 95707-10500-00
По запросу
70
Washer, Plain art. 92907-10200-00
По запросу
71
Washer, Plate art. 90201-05033-00
По запросу
72
Rivet, Blind (4.8X16.4 Yellow) art. 90267-48016-00
По запросу
73
Rivet, Blind (4.7X16.4 Black) art. 90267-47187-00
По запросу
74
Крышка Yamaha art. 90338-44093-00
от 1 596 ₽
75
Plug art. 90338-30256-00
По запросу
76
Spacer art. 8DF-21998-10-00
По запросу
77
Protector, Frame 3 art. 8ED-2197C-00-00
По запросу
78
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
79
Lining, Shroud 1 art. 8CR-77261-00-00
По запросу
80
Lining, Shroud 2 art. 8CR-77262-00-00
По запросу
81
Lining, Shroud 3 art. 8CR-77263-00-00
По запросу
82
Lining, Shroud 4 art. 8CR-77264-00-00
По запросу
83
Lining, Shroud 5 art. 8CR-77265-00-00
По запросу
84
Lining, Shroud 6 art. 8CR-77266-00-00
По запросу
85
Lining, Shroud 7 art. 8CR-77267-01-00
По запросу
86
Lining, Shroud 8 art. 8CR-77268-00-00
По запросу
87
Lining, Shroud 9 art. 8CR-77269-00-00
По запросу
88
Damper, Noise 11 art. 8CR-77271-00-00
По запросу
89
Tape, 5 art. 8CR-7717J-00-00
По запросу
90
Trim 1 art. 8CR-77165-00-00
По запросу
91
Graphic 7 art. 8EJ-7711G-10-00
По запросу
92
Graphic 8 art. 8EJ-7711H-10-00
По запросу
93
Emblem 3 art. 8EN-77143-09-00
По запросу
94
Label, Warning 2 art. 88X-77762-10-00
По запросу
95
Rivet, Blind (4.8X16.4 Yellow) art. 90267-48016-00
По запросу
96
Protector, Muffler art. 8ED-2194H-00-00
По запросу
97
Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
98
Plug art. 90338-44019-00
По запросу
