модель 2004 года
- Модель RX-1
- Код модели RX-1 (RX10J)

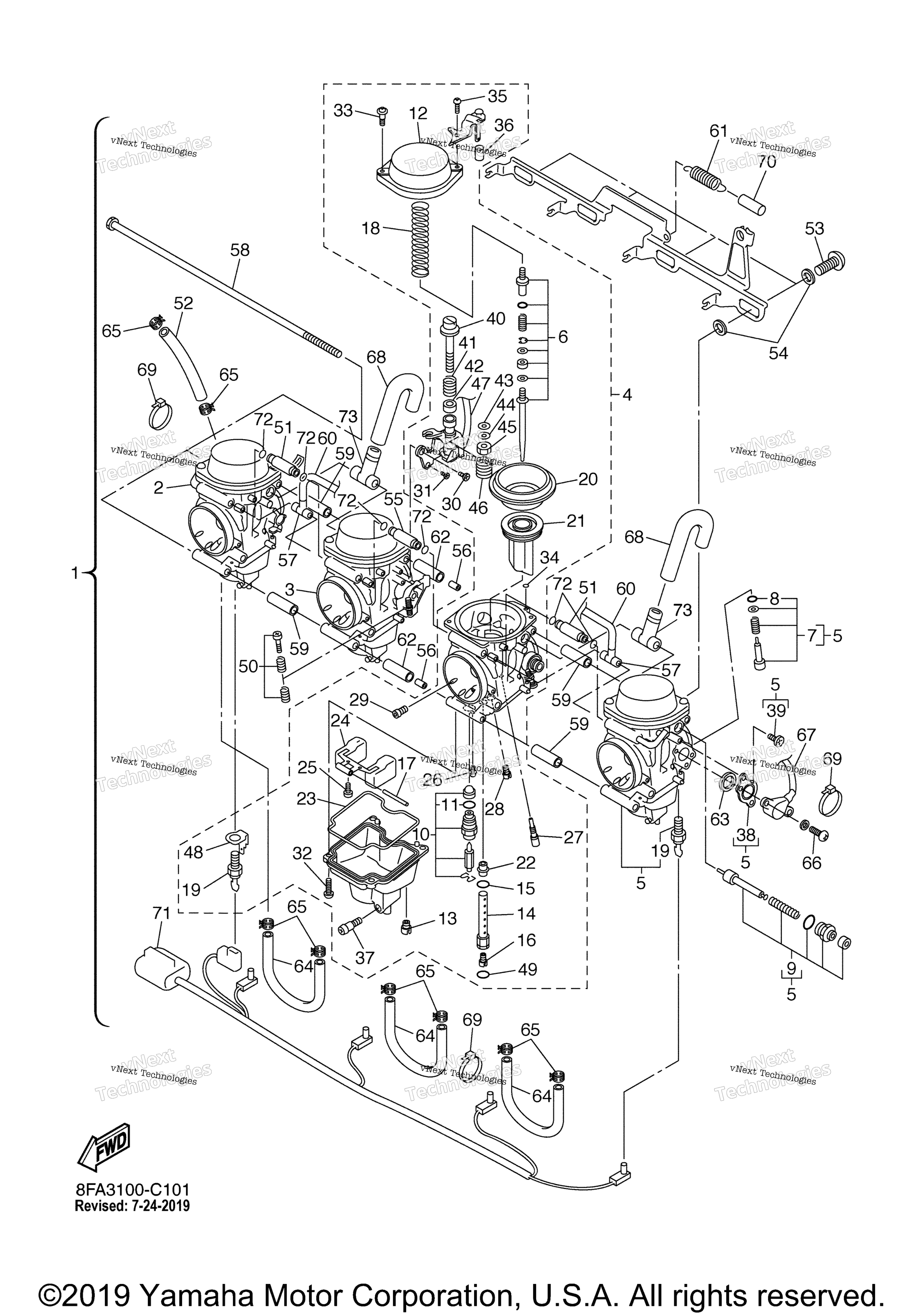

Схема карбюратора для RX-1 (RX10J)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy art. 8FA-14900-02-00
По запросу
2
. .Carburetor Assy 1 art. 8FA-14901-01-00
По запросу
3
. .Carburetor Assy 2 art. 8FA-14902-01-00
По запросу
4
. .Carburetor Assy 3 art. 8FA-14903-01-00
По запросу
5
. .Carburetor Assy 4 art. 8FA-14904-01-00
По запросу
6
. . ..Needle Set art. 8FA-1490J-00-00
По запросу
7
. . .Pilot Screw Set art. 5MP-14105-00-00
По запросу
8
. . . .O-Ring art. 3H1-14147-00-00
По запросу
9
. . .Starter Set art. 4SV-1410A-00-00
По запросу
10
. . ..Needle Valve Set art. 8FA-14107-00-00
По запросу
11
. . . .O-Ring art. 8F2-14147-00-00
По запросу
12
. . ..Cover, Diaphragm art. 5EA-14958-00-00
По запросу
13
. . ..Screw art. 5EA-14991-00-00
По запросу
14
. . ..Holder art. 8FA-14261-10-00
По запросу
15
Кольцо уплотнительное art. 583-14561-00-00
По запросу
16
. . .Jet, Main (#130) AP art. 3G2-14231-26-A0
По запросу
16
. . Jet, Main (#137.5) AP art. 3G2-1423A-78-00
По запросу
16
. . Jet, Main (#135) STD art. 3G2-14231-27-00
По запросу
16
Жиклер карбюратора ( 132,5) Yamaha art. 3G2-1423A-77-00
По запросу
16
. . ..Jet, Main (#140) AP art. 3G2-14231-28-00
По запросу
16
. . ..Jet, Main (#127.5) AP art. 3G2-1423A-76-00
По запросу
17
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
18
. . ..Spring, Diaphragm art. 5EA-14933-00-00
По запросу
19
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
20
. . .Diaphragm Assy art. 8FA-14940-00-00
По запросу
21
. . Valve, Throttle 1 art. 5EL-14112-00-00
По запросу
22
. . ..Nozzle, Main art. 8FA-14141-44-00
По запросу
23
Кольцо уплотнительное art. 5DM-14561-00-00
По запросу
24
. . ..Float art. 8FA-14985-00-00
По запросу
25
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
26
Винт карбюратора art. 1FN-14565-00-00
По запросу
27
. . Jet, Pilot (#17.5) art. 4KM-14142-17-00
По запросу
28
. . Jet, Power (#75) art. 3G2-14231-15-00
По запросу
29
. . .Jet, Main (#140) art. 1HX-14231-28-00
По запросу
30
. . ..Screw, Flat Head #2 art. 98707-05008-00
По запросу
31
. . ..Screw, Flat Head #2 art. 98707-04008-00
По запросу
32
. . .Screw, Pan Head art. 98580-04010-00
По запросу
33
. . Screw UR #2, 4 art. 4KM-14216-00-00
По запросу
34
. . .O-Ring art. 354-14147-00-00
По запросу
35
Винт Yamaha art. 98507-05016-00
По запросу
36
. . .Ring #1, 3 art. 4KM-14194-00-00
По запросу
37
. . .Plug, Drain art. 4KP-14191-00-00
По запросу
38
. . ..Bracket #4 art. 5EL-14995-10-00
По запросу
39
. . ..Screw, Flat Head #4 art. 98707-04008-00
По запросу
40
. . .Screw, Throttle #2 art. 8CC-14122-00-00
По запросу
41
. . .Spring, Throttle Stop #2 art. 8X0-14500-00-00
По запросу
42
. . .Collar #2 art. 8X0-14184-00-00
По запросу
43
. . .Washer, Plug Screw #2 art. 22F-14117-00-00
По запросу
44
Шайба Yamaha art. 1UF-14952-00-00
от 420 ₽
45
. . .Nut #2 art. 89A-14594-00-00
По запросу
46
Пружинка винта дроссельной заслонки Yamaha art. 8X0-14133-00-00
По запросу
47
Переключатель карбюратора Yamaha art. 87S-8259A-01-00
от 9 776 ₽
48
Клемма Yamaha art. 8FA-82103-00-00
По запросу
49
. . O-Ring art. 22U-14561-00-00
По запросу
50
. Stop Screw Set art. 4KM-1490K-00-00
По запросу
51
. .Pipe art. 8FA-14149-10-00
По запросу
52
. .Hose art. 8FA-14987-00-00
По запросу
53
. .Screw art. 4XV-24453-00-00
По запросу
54
. Packing art. 4NK-14327-00-00
По запросу
55
. .Pipe art. 8FA-14148-10-00
По запросу
56
. .Rod art. 5EA-14577-00-00
По запросу
57
. Pipe art. 5DM-14396-10-00
По запросу
58
. Screw art. 4SV-14592-00-00
По запросу
59
. Pipe art. 5EA-14148-00-00
По запросу
60
. .Hose art. 8FA-1410E-00-00
По запросу
61
. Spring art. 4SV-14935-00-00
По запросу
62
. Pipe art. 5EA-14996-00-00
По запросу
63
. Washer art. 4KG-14285-00-00
По запросу
64
. .Hose art. 8FA-14987-10-00
По запросу
65
. Clip art. 90467-10039-00
По запросу
66
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 2 шт.
67
. Throttle Sensor Assy art. 4XY-85885-01-00
По запросу
68
. .Pipe art. 8FA-14197-00-00
По запросу
69
. .Clip, Pipe art. 35H-14139-00-00
По запросу
70
. Seat, Spring art. 5DM-14936-00-00
По запросу
71
. .Wire, Sub Lead art. 8FA-81517-00-00
По запросу
72
. .O-Ring art. 8FA-14561-00-00
По запросу
73
. Nipple art. 8FA-14251-00-00
По запросу
