модель 2004 года
- Модель RX-1
- Код модели RX-1 (RX10J)

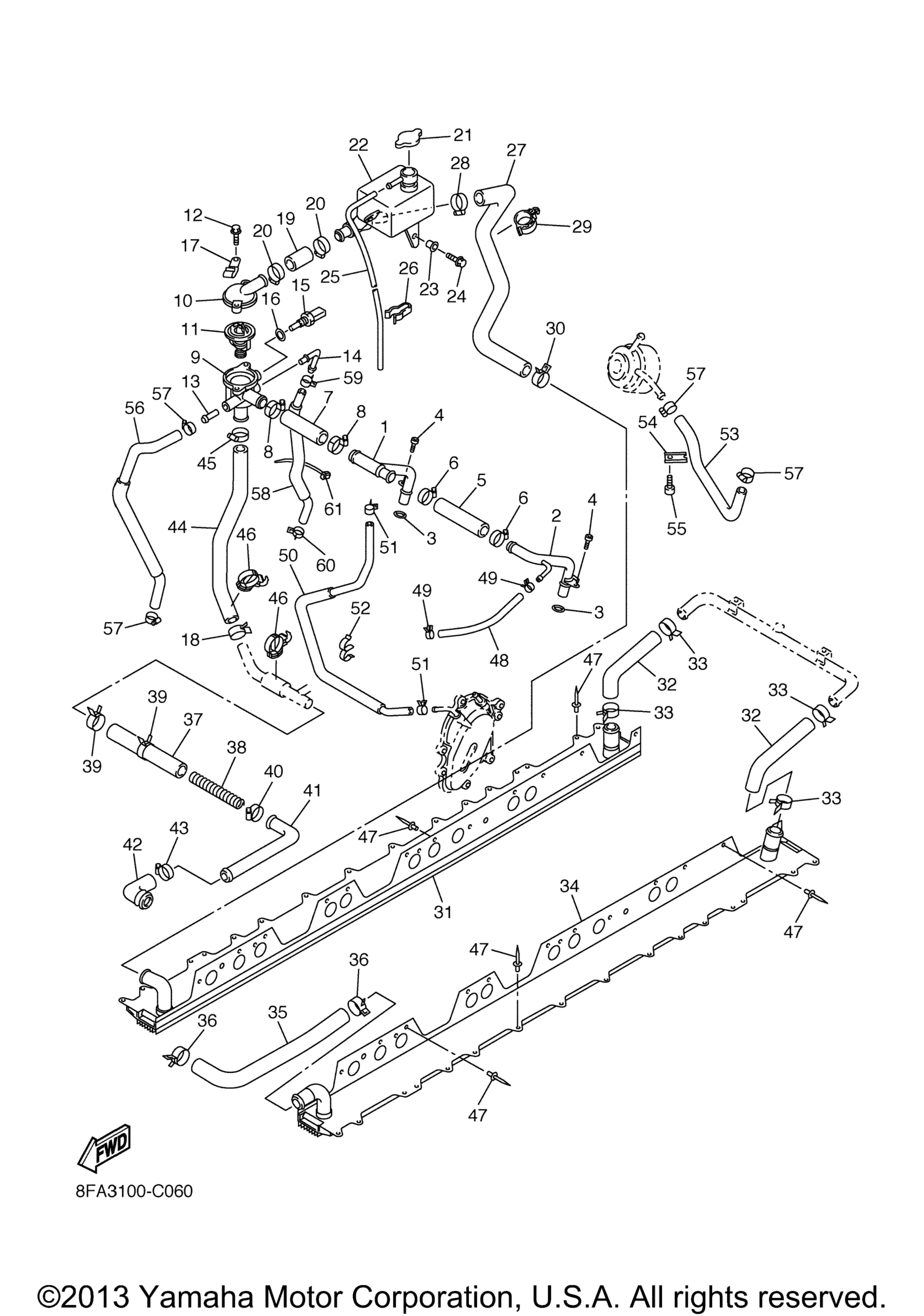

Схема шланга радиатора для RX-1 (RX10J)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8FA-12482-01-00
По запросу
2
Pipe 3 art. 8FA-12483-01-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
4
Болт Yamaha art. 91317-06016-00
По запросу
5
Hose 1 art. 8FA-1243A-00-00
По запросу
6
Hose Clamp Assy art. 90450-28001-00
По запросу
7
Hose 2 art. 8FA-1243E-00-00
По запросу
8
.Hose Clamp Assy art. 90450-35001-00
По запросу
9
Housing, Thermostat art. 8FA-W1258-02-00
По запросу
10
.Cover, Thermostat art. 5EB-12413-00-00
По запросу
11
Thermostat Assy art. 8FA-12410-00-00
По запросу
12
Bolt, Flange art. 95027-06020-00
По запросу
13
Joint, Hose 3 art. 8FA-12584-00-00
По запросу
14
Joint, Hose 4 art. 8FA-12594-00-00
По запросу
15
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
16
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
17
.Clamp art. 90465-06M28-00
По запросу
18
Clip art. 90467-28046-00
По запросу
19
Hose, 3 art. 8FA-1243F-00-00
По запросу
20
.Hose Clamp Assy art. 90450-35001-00
По запросу
21
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
22
Tank, Reserve art. 8FA-1249B-02-00
По запросу
23
Collar art. 90387-06024-00
По запросу
24
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
25
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
26
Clamp art. 90464-15065-00
По запросу
27
Hose, 4 art. 8FA-1244G-01-00
По запросу
28
.Hose Clamp Assy art. 90450-35001-00
По запросу
29
Clamp art. 90464-32002-00
По запросу
30
Clip art. 90467-28046-00
По запросу
31
Heat Exchanger art. 8FA-1240F-02-00
По запросу
32
Pipe 6 art. 8FA-12476-00-00
По запросу
33
Clip art. 90467-28046-00
По запросу
34
Heat Exchanger art. 8FA-1240E-02-00
По запросу
35
Pipe 7 art. 8FA-12477-00-00
По запросу
36
Clip art. 90467-28046-00
По запросу
37
Pipe 8 art. 8FA-1248A-00-00
По запросу
38
Spring, Compression art. 90501-12002-00
По запросу
39
Clip art. 90467-28046-00
По запросу
40
.Hose Clamp Assy art. 90450-35001-00
По запросу
41
Pipe, Water art. 8FA-12564-00-00
По запросу
42
Joint art. 99999-03536-00
По запросу
43
.Hose Clamp Assy art. 90450-35001-00
По запросу
44
Pipe 9 art. 8FA-1248E-01-00
По запросу
45
.Hose Clamp Assy art. 90450-35001-00
По запросу
46
Clamp art. 90464-36001-00
По запросу
47
Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
48
Hose 2 art. 5FL-1243F-00-00
По запросу
49
Clip art. 90467-10135-00
По запросу
50
Hose 3 art. 8FA-12578-00-00
По запросу
51
Clip art. 90467-10135-00
По запросу
52
Clamp art. 90464-12238-00
По запросу
53
Hose 5 art. 8FA-12588-00-00
По запросу
54
Clamp 1 art. 8FA-12491-00-00
По запросу
55
Болт Yamaha art. 91317-06012-00
По запросу
56
Hose 6 art. 8FA-12589-01-00
По запросу
57
Hose Clamp Assy art. 90450-18M09-00
По запросу
58
Hose 4 art. 8FA-12579-00-00
По запросу
59
Clip art. 90467-10135-00
По запросу
60
Clip art. 90467-11044-00
По запросу
61
Зажим art. 90464-15195-00
По запросу
