модель 2004 года
- Модель RX WARRIOR
- Код модели RX WARRIOR (RXW10J)

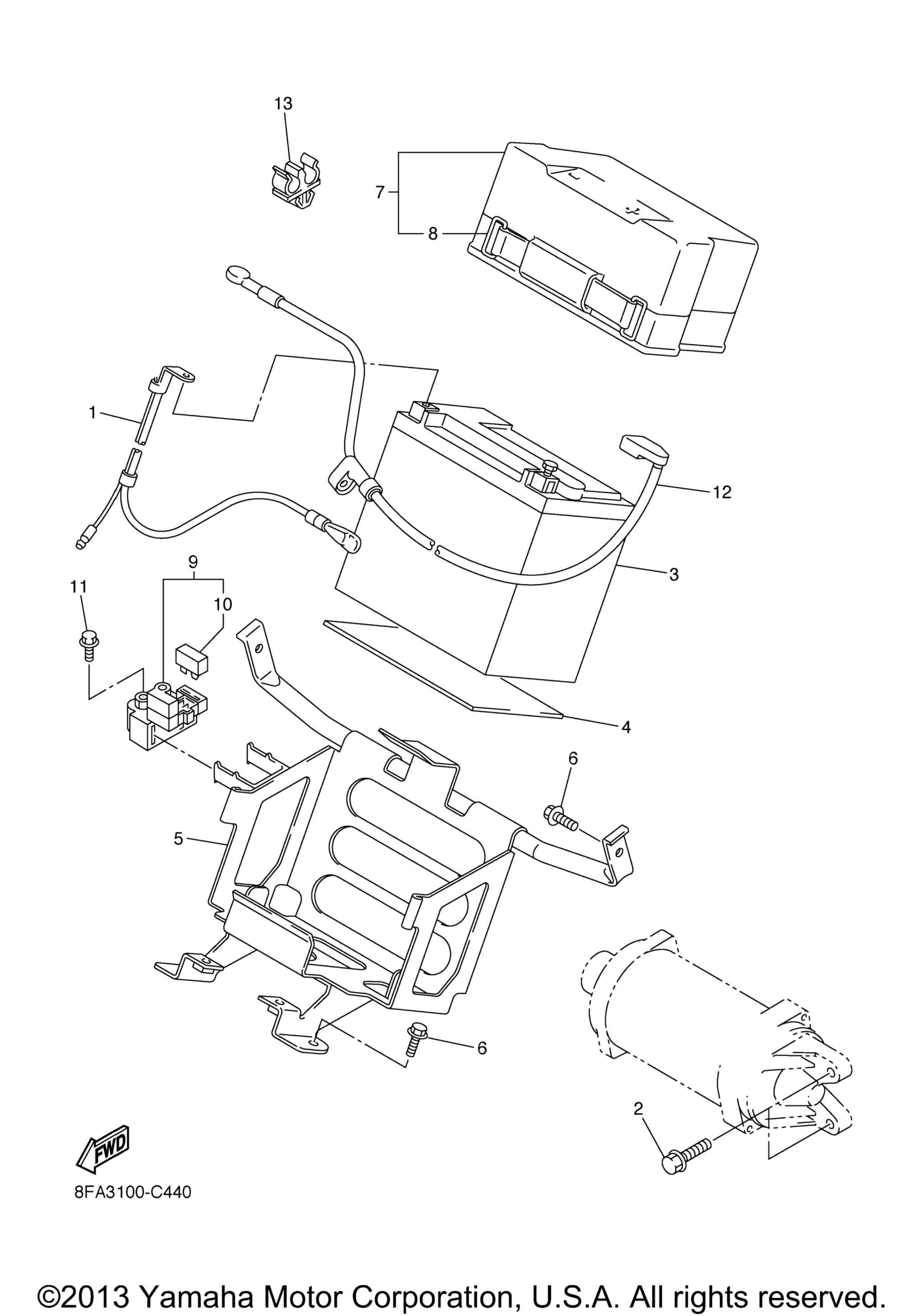

Схема электрооборудования 2 для RX WARRIOR (RXW10J)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire, Minus Lead art. 8FG-82116-00-00
По запросу
2
Bolt, Flange art. 95817-08030-00
По запросу
3
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
4
Seat, Battery art. 8FA-82122-00-00
По запросу
5
Bracket, Battery art. 8FA-2199G-00-00
По запросу
6
Болт с фланцем art. 95817-08016-00
По запросу
7
Cover, Battery art. 8FA-82129-00-00
По запросу
8
Ремень крепления АКБ Yamaha art. 8DM-82131-10-00
По запросу
9
Реле стартера Yamaha art. 4DN-81940-12-00
от 1 841 ₽
10
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
11
Болт с фланцем art. 95027-06008-00
По запросу
12
Wire, Plus Lead art. 8FA-82115-00-00
По запросу
13
Зажим-клипса Yamaha art. 90464-08126-00
от 263 ₽
