модель 2004 года
- Модель RX WARRIOR
- Код модели RX WARRIOR (RXW10J)

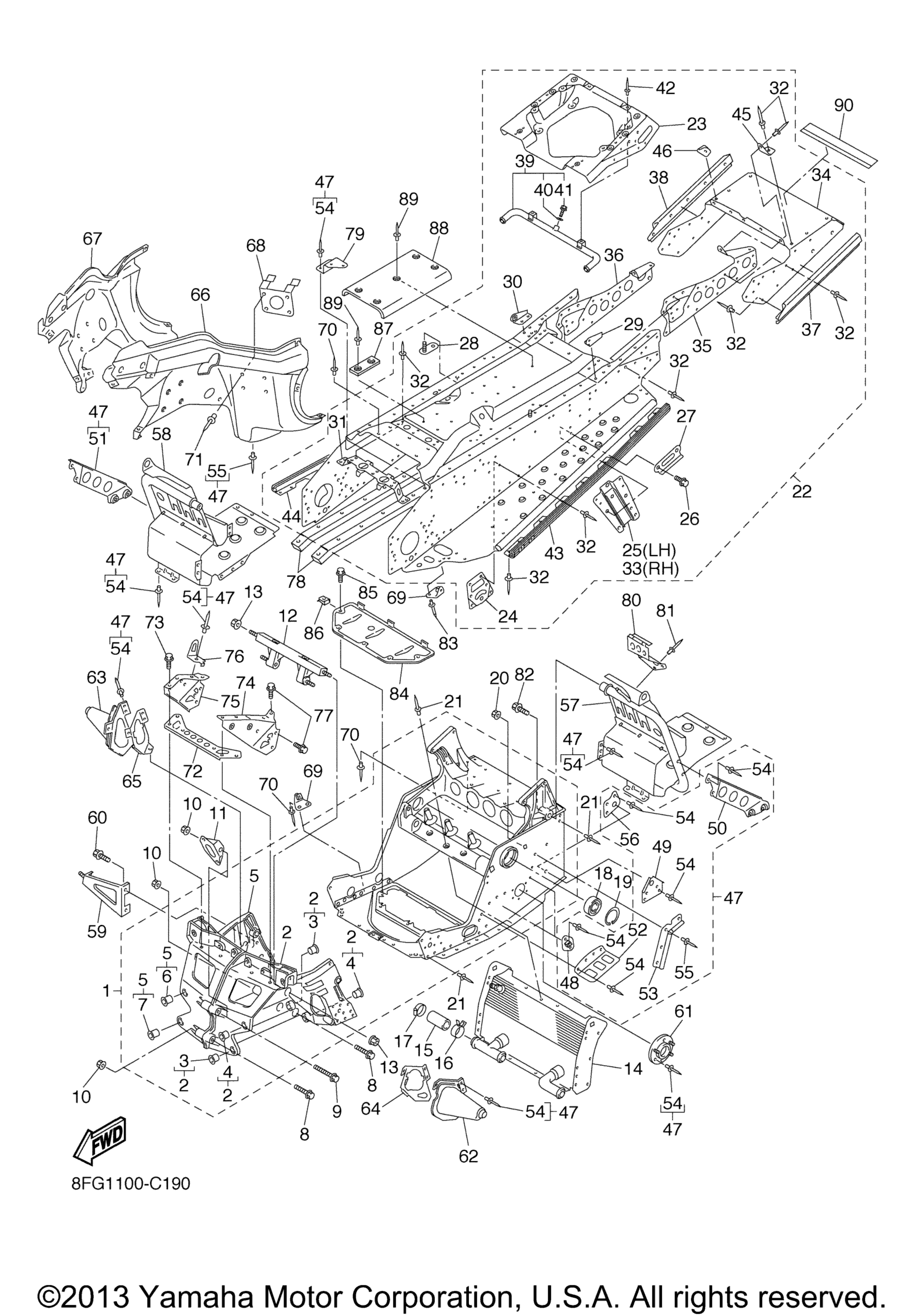

Схема рамы для RX WARRIOR (RXW10J)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 99999-03543-00
По запросу
2
. .Bulkhead art. 8FA-W2197-13-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. .Bulkhead 2 art. 99999-03545-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
9
.Bolt, Flange art. 90105-084A1-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
Bracket, Regulator art. 8FA-2128A-01-00
По запросу
12
.Bracket, Steering 1 art. 8FG-21947-00-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
Heat Exchanger Assy art. 8FA-12440-00-00
По запросу
15
.Hose 7 art. 8FA-12551-00-00
По запросу
16
Clip art. 90467-28046-00
По запросу
17
.Hose Clamp Assy art. 90450-35001-00
По запросу
18
Подшипник Yamaha art. 93306-20650-00
По запросу
19
Circlip art. 99009-62500-00
По запросу
20
Гайка Yamaha art. 90185-08169-00
По запросу
21
Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
22
Rear Frame Comp art. 99999-03459-00
По запросу
23
. .Reineforcement, Frame Rear 1 art. 8FA-W2199-10-00
По запросу
24
. .Patch 5 art. 8FG-21965-00-00
По запросу
25
. . Bracket, Rr. Track Suspenti art. 8FG-21944-00-00
По запросу
26
Болт Yamaha art. 95817-10020-00
По запросу
27
. .Plate, Guide art. 8FG-47467-00-00
По запросу
28
. .Bracket, Fuel Tank 1 art. 8CR-2194N-00-00
По запросу
29
. .Bracket 1 art. 8FA-2194X-00-00
По запросу
30
. .Bracket 2 art. 8FA-2195X-00-00
По запросу
31
. Protector, Muffler art. 8FA-2194H-01-00
По запросу
32
. Rivet, Blind(4.7X16.4 Yellow) QTY:131 art. 90267-47195-00
По запросу
33
. . Bracket, Rr. Track Suspenti art. 8FG-21954-00-00
По запросу
34
. .Panel, Sub Frame 5 art. 8FG-21916-01-00
По запросу
35
. .Patch 3 art. 8FG-21963-00-00
По запросу
36
. .Patch 4 art. 8FG-21964-00-00
По запросу
37
. .Member, Side 1 art. 8FG-2111J-00-00
По запросу
38
. .Member, Side 2 art. 8FG-2111K-00-00
По запросу
39
. .Heat Exchanger Assy 4 art. 8FA-1241A-00-00
По запросу
40
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
41
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
42
. Rivet,Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
43
. .Reinforcement, Footrest 1 art. 8FG-21926-00-00
По запросу
44
. .Reinforcement, Footrest 2 art. 8FG-21936-00-00
По запросу
45
. .Patch 8 art. 8FG-21988-00-00
По запросу
46
. .Patch 9 art. 8FG-21989-00-00
По запросу
47
Frame Connection Kit art. 8FG-W2195-00-00
По запросу
48
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
49
. Bracket, Main Track 1 art. 8CR-21943-01-00
По запросу
50
. .Bracket, 5 art. 8FG-2196M-00-00
По запросу
51
. .Bracket, 6 art. 8FG-2197M-00-00
По запросу
52
. .Cover 2 art. 8FA-2198G-00-00
По запросу
53
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
54
. Rivet, Blind(4.7X16.4 Yellow) QTY:104 art. 90267-47195-00
По запросу
55
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
56
. .Bracket, Main Track 2 art. 8FA-21953-00-00
По запросу
57
Footrest Comp. 1 art. 8FG-21960-00-00
По запросу
58
Footrest Comp. 2 art. 8FG-21970-00-00
По запросу
59
Bracket, Oil Tank 1 art. 8FA-2193E-00-00
По запросу
60
Болт Yamaha art. 95817-08014-00
По запросу
61
Housing, Reinf Sub-Assy(L.H) art. 8EK-21920-01-00
По запросу
62
Cover 1 art. 8FA-2198F-00-00
По запросу
63
Cover 3 art. 8FA-2198J-00-00
По запросу
64
Plate, Strg Bracket 1 art. 8FA-2195E-00-00
По запросу
65
Plate, Strg Bracket 2 art. 8FA-2195F-00-00
По запросу
66
Frame Under 1 art. 8FA-2196A-00-00
По запросу
66
Frame Under 1 UR FOR S3 art. 8FA-2196A-10-00
По запросу
67
Frame, Under 2 art. 8FA-2196E-01-00
По запросу
67
Frame, Under 2 UR FOR S3 art. 8FA-2196E-11-00
По запросу
68
Bracket, Guard Fitting art. 8FA-21972-01-00
По запросу
69
Bracket 3 art. 8FA-2196F-00-00
По запросу
70
Rivet,Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
71
Rivet, Blind (4.7X19.5 Black) art. 90267-47200-00
По запросу
72
Bumper, Front 2 art. 8FA-77512-00-00
По запросу
73
Болт с фланцем art. 95817-06012-00
По запросу
74
Bracket, Front Bumper 1 art. 8FA-21949-00-00
По запросу
75
Bracket, Front Bumper 2 art. 8FA-21959-00-00
По запросу
76
Stay 1 art. 8FA-77125-00-00
По запросу
77
Болт с фланцем art. 95817-08016-00
По запросу
78
Protector, Frame art. 8FG-21978-00-00
По запросу
79
Bracket 7 art. 8FA-2197N-01-00
По запросу
80
Hook art. 8FA-21973-00-00
По запросу
81
Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
82
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
83
Rivet,Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
84
Protector, Frame art. 8FA-2197E-01-00
По запросу
85
Bolt art. 90109-065F3-00
По запросу
86
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
87
Spacer art. 8FA-21998-00-00
По запросу
88
Shield, Heat art. 8FG-23892-00-00
По запросу
89
.Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
90
Label, Warning 2 art. 88X-77762-10-00
По запросу
