модель 2004 года
- Модель Vk540
- Код модели VK540 III (VK540EJ)

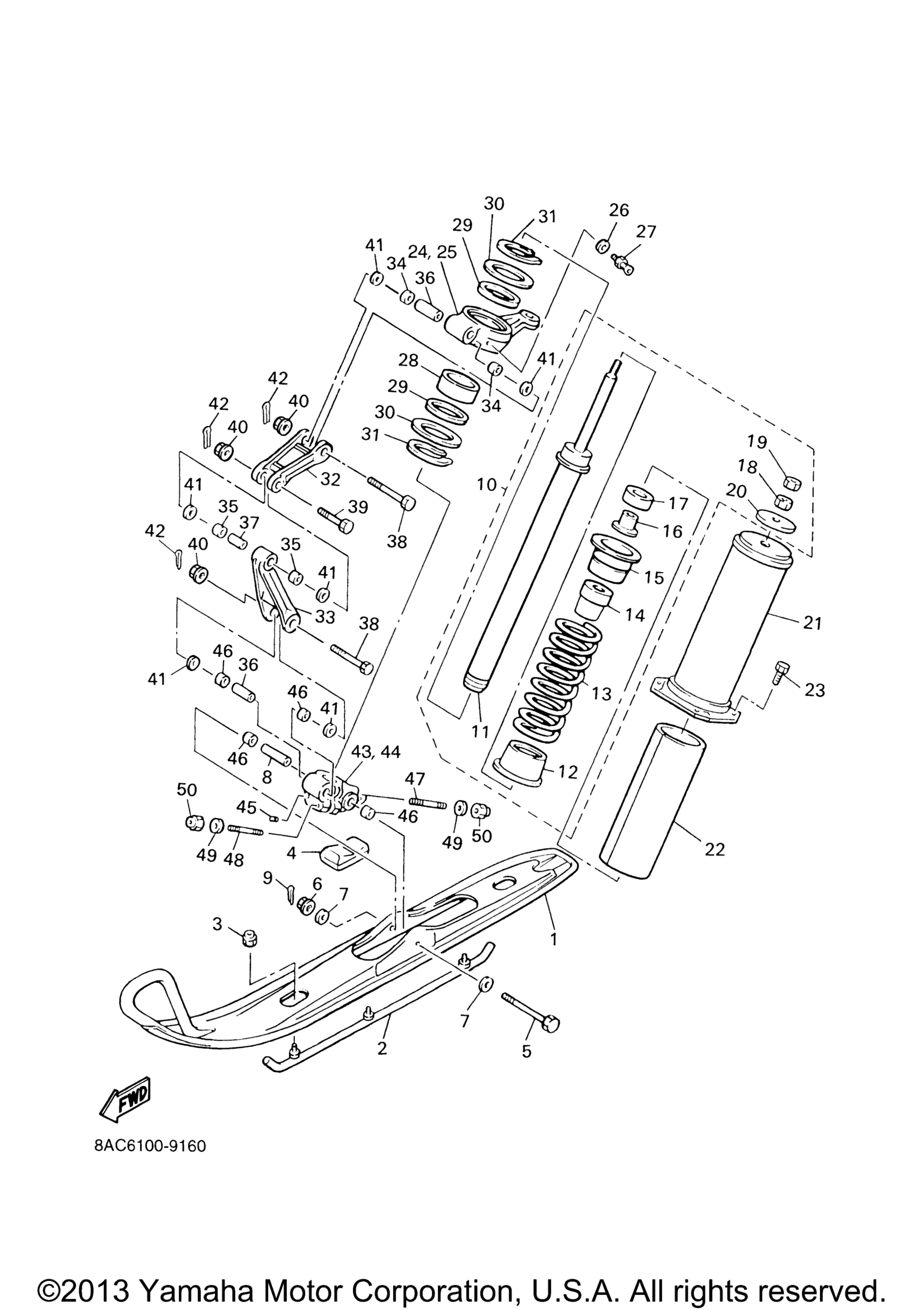

Схема лыжа для VK540 III (VK540EJ)
Схема
Детали
Номер
Наименование детали
Цена
1
Лыжа снегохода Yamaha art. 8AT-23710-00-00
По запросу
2
Runner 1 art. 8AC-23731-01-00
По запросу
3
Гайка Yamaha art. 90185-08169-00
По запросу
4
Отбойник лыжи Yamaha art. 88T-23743-00-00
от 2 100 ₽
5
Bolt, With Hole art. 90102-10050-00
По запросу
6
Nut, Flange art. 95707-10300-00
По запросу
7
Washer, Plate art. 90201-100F7-00
По запросу
8
Палец металлический кронштейна крепления лыжи Yamaha art. 90387-106J3-00
По запросу
9
Pin, Cotter art. 91490-20025-00
По запросу
10
Амортизатор передний Yamaha art. 8AC-2376A-00-00
По запросу
11
. .Damper Sub Assy art. 8AT-22401-00-00
По запросу
12
. .Seat, Spring 2 art. 82M-23777-00-00
По запросу
13
Пружина амортизатора переднего Yamaha art. 90501-75612-00
По запросу
14
Отбойник переднего амортизатора Yamaha art. 89L-22493-00-00
По запросу
15
. .Plate, Back Up art. 8AB-23788-00-00
По запросу
16
. .Collar art. 90387-084R1-00
По запросу
17
. .Washer art. 82M-23779-00-00
По запросу
18
. .Nut art. 90170-08220-00
По запросу
19
. .Nut art. 95337-08600-00
По запросу
20
. .Washer, Plate art. 90201-080L1-00
По запросу
21
Корпус стойки Yamaha art. 8AT-2376J-00-00
По запросу
22
Колпак передней стойки Yamaha art. 8L0-2376R-00-00
По запросу
23
Болт art. 97017-06020-00
По запросу
24
Кулак поворотный левый Yamaha art. 82M-23851-00-00
от 20 633 ₽
25
Arm, Outside 2 art. 8AT-23852-00-00
По запросу
26
Washer, Plate art. 90201-067F9-00
По запросу
27
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
28
Втулка поворотного кулака Yamaha art. 90384-53175-00
от 2 615 ₽
29
Сальник поворотного кулака Yamaha art. 93109-53036-00
По запросу
30
Washer, Plate (T=1.0) UR UN art. 90201-536A1-00
По запросу
30
Washer, Plate (T=2.0) UR UN art. 90201-535H6-00
По запросу
31
Circlip art. 93410-52061-00
По запросу
32
Кронштейн поворотного кулака верхний Yamaha art. 8L0-2382E-01-00
По запросу
33
Кронштейн поворотного кулака Yamaha art. 8L0-2382F-00-00
По запросу
34
Втулка поворотного кулака Yamaha art. 90384-14091-00
от 473 ₽
35
Втулка кронштейна лыжи Yamaha art. 90384-14096-00
от 473 ₽
36
Направляющая поворотного кулака Yamaha art. 90387-101Y9-00
от 525 ₽
37
Направляющая кронштейна лыжи Yamaha art. 90387-100A4-00
от 326 ₽
38
Bolt, With Hole art. 90102-10039-00
По запросу
39
Bolt, With Hole art. 90110-10173-00
По запросу
40
Nut, Flange art. 95707-10300-00
По запросу
41
Шайба кронштейна крепления лыжи Yamaha art. 90202-14037-00
от 725 ₽
42
Pin, Cotter art. 91490-20025-00
По запросу
43
Bracket 1 art. 84M-2376E-00-00
По запросу
44
Bracket 2 art. 84M-2377E-00-00
По запросу
45
Болт Yamaha art. 90113-06039-00
от 368 ₽
46
Втулка поворотного кулака Yamaha art. 90384-14091-00
от 473 ₽
47
Bolt, Stud art. 95617-08655-00
По запросу
48
Bolt, Stud art. 95617-08640-00
По запросу
49
Шайба, пластина art. 92907-08600-00
По запросу
50
Nut, Nylon art. 95717-08300-00
По запросу
