модель 2004 года
- Модель Vk540
- Код модели VK540 III (VK540EJ)

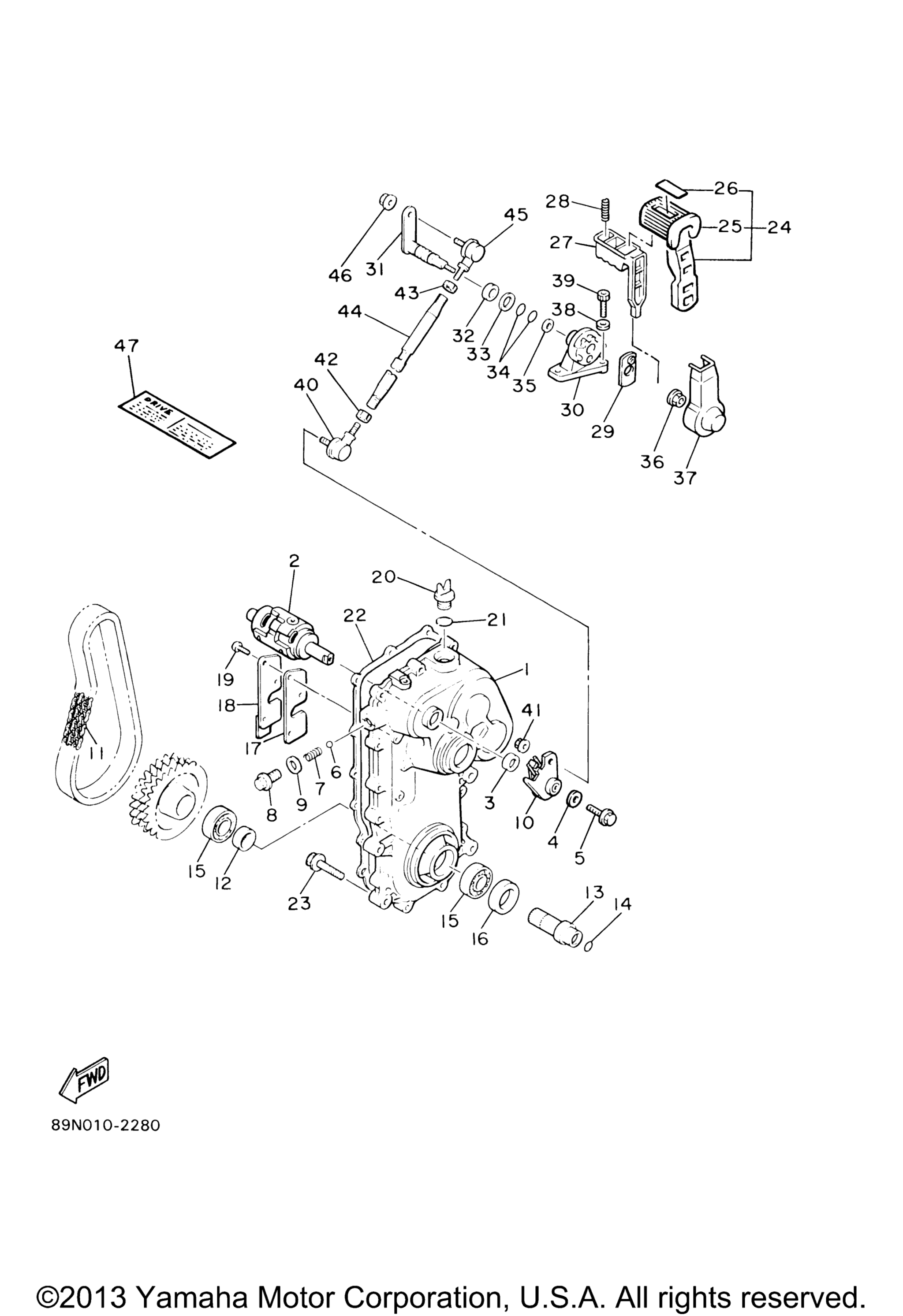

Схема track привод 3 для VK540 III (VK540EJ)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Chain art. 87R-47541-00-00
По запросу
2
Вал селектора КПП Yamaha art. 89N-18540-00-00
По запросу
3
Сальник Yamaha art. 93102-15212-00
от 987 ₽
4
Washer, Plate art. 90201-06072-00
По запросу
5
Bolt, Flange art. 95817-06035-00
По запросу
6
Шарик подшипника Yamaha art. 93503-08007-00
от 473 ₽
7
Spring, Compression art. 90501-147A6-00
По запросу
8
Bolt, Flange art. 90105-14367-00
По запросу
9
Шайба-прокладка Yamaha art. 90430-14194-00
от 788 ₽
10
Shift Shaft Assy art. 89N-18130-01-00
По запросу
11
Цепь Yamaha art. 94880-06070-00
По запросу
12
Втулка КПП нижнего валя Yamaha art. 90387-405T8-00
По запросу
13
Journal 1 art. 83R-47571-00-00
По запросу
14
Уплотнительное кольцо нижнего вала КПП Yamaha art. 93210-28763-00
По запросу
15
Подшипник Yamaha art. 93306-90802-00
от 11 214 ₽
16
Сальник нижнего вала Yamaha art. 93102-46394-00
от 1 397 ₽
17
Gasket art. 85R-47544-02-00
По запросу
18
Plate art. 88N-47591-00-00
По запросу
19
Пробка Yamaha art. 98907-06008-00
По запросу
20
Plug, Oil art. 3Y1-15363-10-00
По запросу
21
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
22
Прокладка КПП Yamaha art. 85R-47592-01-00
от 1 044 ₽
23
Болт с фланцем art. 95817-08040-00
По запросу
24
Shift Lever Assy art. 83R-18150-00-00
По запросу
25
. .Cover, Shift Pedal art. 52G-18113-00-00
По запросу
26
. .Label art. 83R-1815A-00-00
По запросу
27
Фиксатор рычага переключения передач Yamaha art. 59V-18174-00-00
По запросу
28
Spring, Compression art. 90501-101A7-00
По запросу
29
Plate, Side 1 art. 59V-18561-00-00
По запросу
30
Guide, Shift Return Spring art. 59V-18153-01-00
По запросу
31
Shaft, Rink art. 83R-18341-00-00
По запросу
32
Collar art. 90387-145T7-00
По запросу
33
Washer, Plate art. 90201-144J2-00
По запросу
34
O-Ring art. 93210-10010-00
По запросу
35
Washer, Plate art. 90201-064J1-00
По запросу
36
Nut, Flange art. 95707-06500-00
По запросу
37
Cover, Shift Spring art. 59V-18433-00-00
По запросу
38
Шайба Yamaha art. 92907-06600-00
от 221 ₽
39
Болт Yamaha art. 91317-06025-00
от 368 ₽
40
Joint 2 art. 3X3-18157-10-00
По запросу
41
Nut, Flange art. 95707-06500-00
По запросу
42
.Nut art. 95337-08600-00
По запросу
43
Nut art. 90170-08261-00
По запросу
44
Joint, Rod 1 art. 83R-18116-00-00
По запросу
45
Joint 1 art. 3X3-18156-10-00
По запросу
46
Nut, Flange art. 95707-06500-00
По запросу
47
Label 1 art. 8AT-47578-00-00
По запросу
