модель 2006 года
- Модель APEX RTX
- Код модели APEX RTX (RX10RTL)

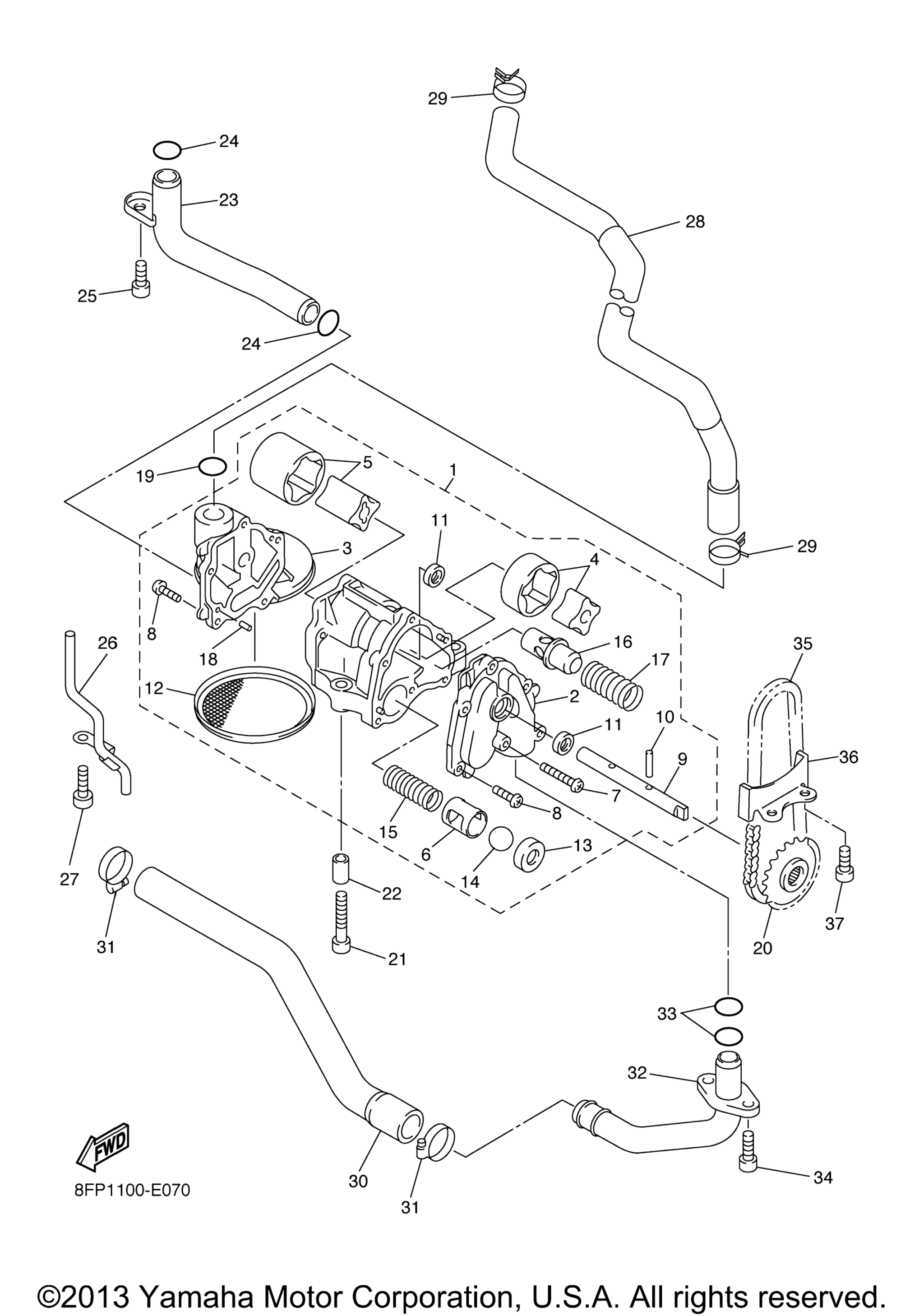

Схема масляного насоса для APEX RTX (RX10RTL)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. 8FA-13300-10-00
По запросу
2
. .Cover, Pump art. 8FA-13316-10-00
По запросу
3
. .Cover, Pump 2 art. 8FA-13356-10-00
По запросу
4
. .Rotor Assy 1 art. 8FA-13310-00-00
По запросу
5
. .Rotor Assy 2 art. 8FA-13320-00-00
По запросу
6
. .Pipe art. 8FA-13284-00-00
По запросу
7
Винт Yamaha art. 98517-05030-00
от 1 187 ₽
8
. Screw, Tapping art. 90167-05004-00
По запросу
9
. .Shaft, Pump art. 8FA-13314-10-00
По запросу
10
. .Pin, Dowel art. 93603-17070-00
По запросу
11
. .Oil Seal art. 93104-11038-00
По запросу
12
. .Strainer, Oil art. 8FA-13411-00-00
По запросу
13
. .Seat, Check Ball art. 5PX-13113-00-00
По запросу
14
. Ball art. 93505-08030-00
По запросу
15
. .Spring, Compression art. 90501-105L2-00
По запросу
16
. .Plunger, Relief art. 2H7-13483-00-00
По запросу
17
. .Spring, Compression art. 90501-18499-00
По запросу
18
Штифт Yamaha art. 93603-07073-00
от 987 ₽
19
Кольцо резиновое Yamaha art. 93210-18322-00
По запросу
20
Sprocket, Driven art. 8FA-13355-00-00
По запросу
21
Bolt art. 91317-06035-00
По запросу
22
Палец Yamaha art. 99530-08012-00
от 882 ₽
23
Pipe, Oil 1 art. 8FA-13416-00-00
По запросу
24
Уплотнительное кольцо Yamaha art. 93210-16629-00
По запросу
25
Болт Yamaha art. 91317-06012-00
По запросу
26
Pipe, Delivery 1 art. 8FP-13161-00-00
По запросу
27
Болт Yamaha art. 91317-06012-00
По запросу
28
Hose, Oil 1 art. 8FP-13464-00-00
По запросу
29
Clip art. 90467-22097-00
По запросу
30
Hose, Oil 2 art. 8FA-13465-00-00
По запросу
31
Hose Clamp Assy art. 90450-28001-00
По запросу
32
Connector, Suction Pipe 2 art. 8FA-1311A-00-00
По запросу
33
Уплотнительное кольцо Yamaha art. 93210-16629-00
По запросу
34
Bolt art. 91317-06014-00
По запросу
35
Chain art. 94580-31058-00
По запросу
36
Holder art. 8FA-13898-00-00
По запросу
37
Болт Yamaha art. 91317-06012-00
По запросу
