модель 2006 года
- Модель APEX RTX
- Код модели APEX RTX (RX10RTL)

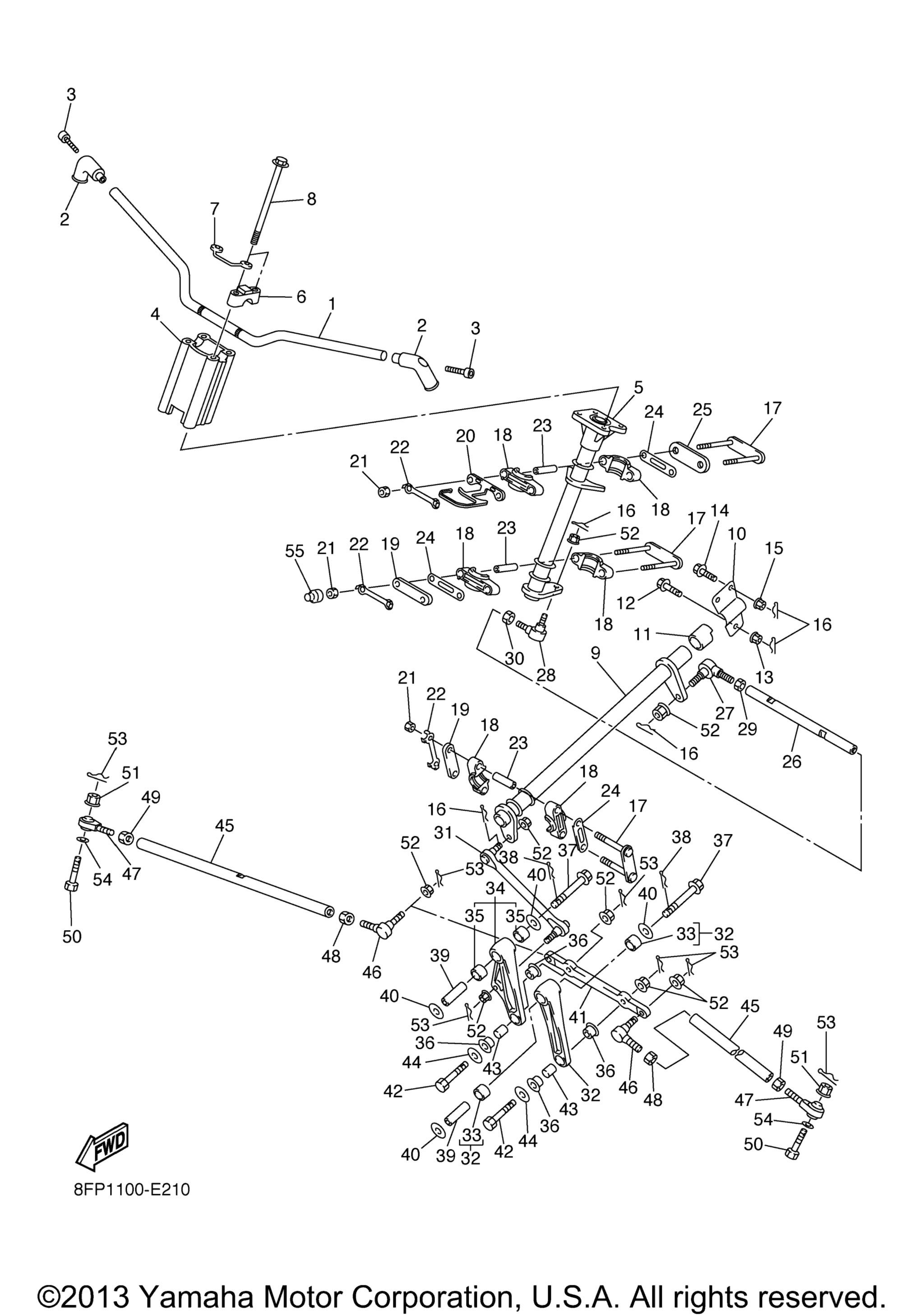

Схема рулевого управления для APEX RTX (RX10RTL)
Схема
Детали
Номер
Наименование детали
Цена
1
Handlebar art. 8FP-26111-10-00
По запросу
2
End, Grip art. 8FP-26246-00-00
По запросу
3
Bolt art. 91318-06040-00
По запросу
4
Joint art. 8FP-2381B-00-00
По запросу
5
Рулевой вал Yamaha art. 8FP-23813-00-00
По запросу
6
Holder, Handle Upper art. 3SP-23441-00-00
По запросу
7
Holder art. 8FP-23857-00-00
По запросу
8
Bolt, Flange art. 90105-08116-00
По запросу
9
Column, Steering art. 8FA-23811-00-00
По запросу
10
Cover, Steering art. 8FA-23818-02-00
По запросу
11
Втулка рулевого вала Yamaha art. 8FA-23873-01-00
от 610 ₽
12
Bolt, Flange art. 90105-10728-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
Bolt, Flange art. 90105-08552-00
По запросу
15
Гайка Yamaha art. 90185-08169-00
По запросу
16
Clip art. 90468-12006-00
По запросу
17
Holder, Bearing art. 8FA-23872-00-00
По запросу
18
Втулка рулевого вала Yamaha art. 8FA-23812-00-00
По запросу
19
Holder 2 art. 8FA-23867-00-00
По запросу
20
Holder, Bearing art. 8FP-23872-00-00
По запросу
21
.Nut art. 95337-08600-00
По запросу
22
Шайба Yamaha art. 1UY-23894-01-00
от 788 ₽
23
Collar art. 90387-09006-00
По запросу
24
Washer, Plain art. 8FA-23843-00-00
По запросу
25
Washer, Plain art. 8FP-23843-00-00
По запросу
26
Rod, Steering art. 8FA-23828-00-00
По запросу
27
Наконечник рулевой тяги внутренний Yamaha art. 8CR-23847-00-00
от 1 627 ₽
OEM
Наконечник рулевой тяги внутренний Yamaha
art. 8CR-23847-00-00
1 901 ₽
Требуется 1 шт.
Подписаться
Аналог
Рулевой наконечник Yamaha (левая резьба) ( 8CR-23847-00-00 )
art. 08-104-18
1 627 ₽
Требуется 1 шт.
28
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 1 шт.
29
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
30
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
31
Тяга рулевая Yamaha art. 8FA-23821-00-00
По запросу
32
Arm Pivot Assy art. 8FG-2389K-00-00
По запросу
33
. Bush, Formed art. 90383-17001-00
По запросу
34
Arm Pivot Assy, 2 art. 8FA-2389M-00-00
По запросу
35
. .Bearing art. 93317-41785-00
По запросу
36
Втулка изолирующая Yamaha art. 90381-14001-00
По запросу
37
Bolt, Flange art. 90105-12017-00
По запросу
38
Clip, Ring art. 8FA-2384N-00-00
По запросу
39
Collar art. 8FA-2412G-00-00
По запросу
40
Washer, Plate art. 90201-121U3-00
По запросу
41
Arm, Idler art. 8FU-23826-00-00
По запросу
42
Болт Yamaha art. 90102-10044-00
от 830 ₽
43
Collar art. 90387-10070-00
По запросу
44
Washer, Plate art. 90201-10742-00
По запросу
45
Rod, Tie art. 8ES-23831-00-00
По запросу
46
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 2 шт.
47
Рулевой наконечник Yamaha art. 8FA-23847-00-00
от 1 778 ₽
Аналог
Наконечник рулевой (левая резьба) Yamaha ( 8FA-23847-00-00 )
art. 08-104-19
1 778 ₽
Требуется 2 шт.
48
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
49
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
50
Болт Yamaha art. 90102-10044-00
от 830 ₽
51
Nut, Flange art. 95707-10300-00
По запросу
52
Nut, Flange art. 95707-10500-00
По запросу
53
Pin, Cotter art. 91490-20025-00
По запросу
54
Washer, Plate art. 90201-08759-00
По запросу
55
Cap art. 35R-25335-00-00
По запросу
