модель 2007 года
- Модель Phazer
- Код модели PHAZER (PZ50W)

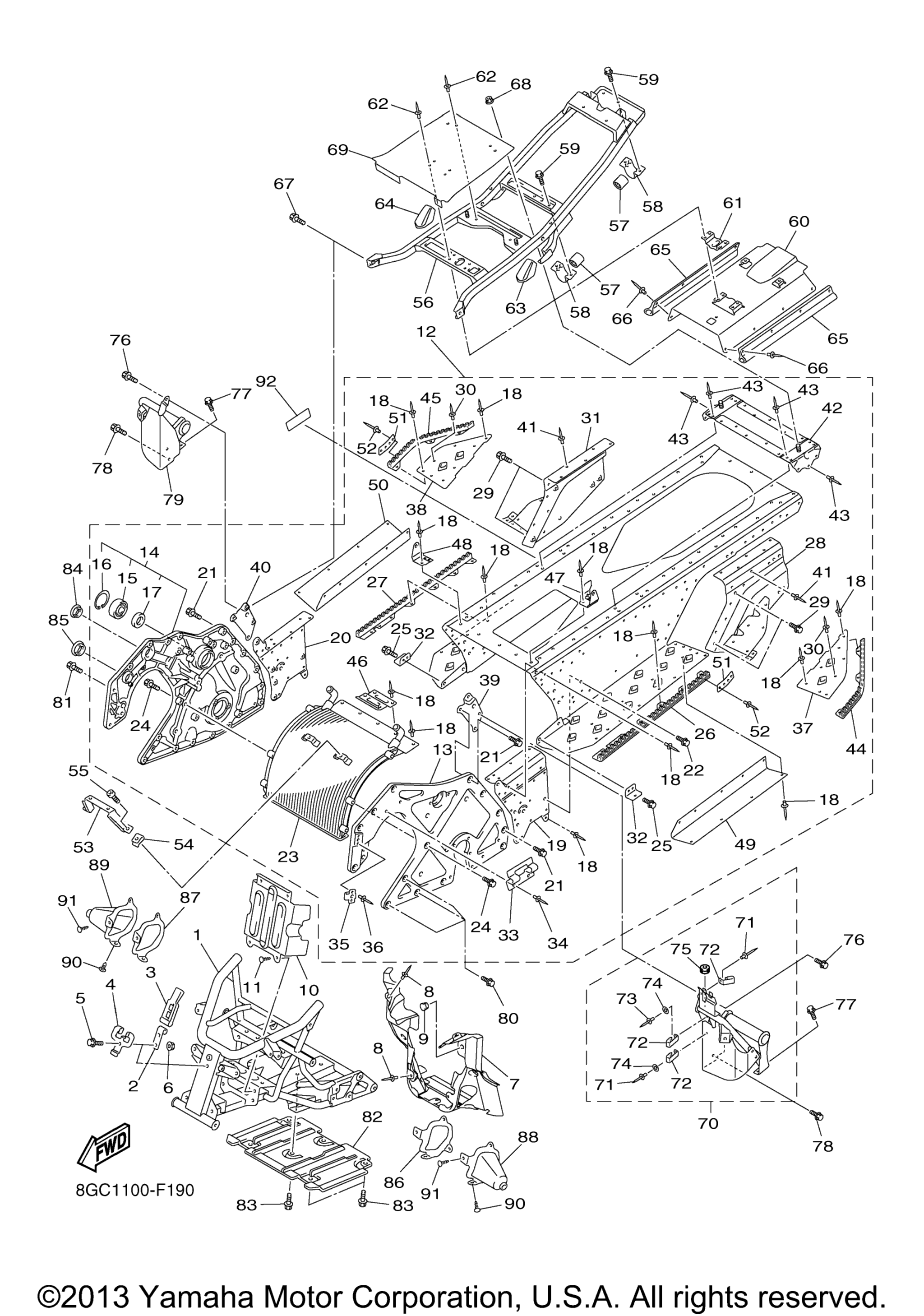

Схема рамы для PHAZER (PZ50W)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8GK-21940-01-00
По запросу
2
Bracket 3 art. 8GC-2175V-00-00
По запросу
3
Band art. 59V-21646-00-00
По запросу
4
Bracket 4 art. 8GC-2175W-00-00
По запросу
5
Bolt, Button Head art. 92017-05040-00
По запросу
6
Nut, Flange art. 95702-05500-00
По запросу
7
Panel, Sub Frame 1 art. 8GC-21912-01-00
По запросу
8
Rivet, Blind (4.8X19 Black) art. 90267-48086-00
По запросу
9
Plug art. 90338-12192-00
По запросу
10
Protector, Frame A art. 8GC-2195A-00-00
По запросу
11
Rivet art. 90269-05003-00
По запросу
12
Rear Frame Comp art. 8GC-21950-01-00
По запросу
13
. Reinf., Panel Frame 1 art. 8GC-21991-00-00
По запросу
14
. Housing, Reinf Sub-Assy (R.H) art. 8GC-21930-00-00
По запросу
15
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
16
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
17
. . Oil Seal art. 93102-26398-00
По запросу
18
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
19
. Bracket, Main Track 1 art. 8GC-21943-00-00
По запросу
20
. Bracket, Main Track 2 art. 8GC-21953-00-00
По запросу
21
. Bolt, Flange art. 95022-08020-00
По запросу
22
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
23
. .Heat Exchanger Assy art. 8GC-12440-00-00
По запросу
24
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
25
. .Bolt art. 90105-06109-00
По запросу
26
. Reinforcement, Footrest 1 art. 8GC-21926-01-00
По запросу
27
. Reinforcement, Footrest 2 art. 8GC-21936-01-00
По запросу
28
. Bracket, Rr. Track Suspension art. 8GC-21944-00-00
По запросу
29
. Bolt, Flange art. 95822-08014-00
По запросу
30
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
31
. Bracket, Rr. Track Suspension art. 8GC-21954-00-00
По запросу
32
. .Patch 7 art. 8GC-21967-00-00
По запросу
33
. .Hook art. 8GC-21973-00-00
По запросу
34
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
35
. .Plate, Spring art. 2TK-2177L-00-00
По запросу
36
. .Rivet, Blind (3.2X13.8) art. 90267-32192-00
По запросу
37
. ..Bracket, Footrest 1 art. 8GC-27452-00-00
По запросу
38
. ..Bracket, Footrest 2 art. 8GC-27462-00-00
По запросу
39
. .Patch 3 art. 8GC-21963-00-00
По запросу
40
. .Patch 4 art. 8GC-21964-00-00
По запросу
41
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
42
. .Bracket, Seat 1 art. 8GC-21341-00-00
По запросу
43
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
44
. Reinforcement, Rr. Footrest 1 art. 8GC-21927-01-00
По запросу
45
. Reinforcement, Rr. Footrest 2 art. 8GC-21937-01-00
По запросу
46
. .Stay 2 art. 8GC-2164G-00-00
По запросу
47
. ..Bracket art. 8GC-21238-00-00
По запросу
48
. ..Bracket 2 art. 8GC-21239-00-00
По запросу
49
. ..Patch 1 art. 8GC-21961-00-00
По запросу
50
. ..Patch 2 art. 8GC-21962-00-00
По запросу
51
. ..Patch 8 art. 8GC-21988-00-00
По запросу
52
. Rivet, Blind (4.8X12 Yellow) art. 90267-48010-00
По запросу
53
Stay 1 art. 8GC-2164F-00-00
По запросу
54
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
55
Болт Yamaha art. 91317-06012-00
По запросу
56
Seat Rail Comp art. 8GC-21160-00-00
По запросу
57
.Damper, Muffler art. 8GC-14747-00-00
По запросу
58
.Bracket, Damper art. 8GC-21121-00-00
По запросу
59
Bolt, Flange art. 95812-06010-00
от 578 ₽
60
Shield, Heat art. 8GC-2199H-10-00
По запросу
61
..Bracket, Silencer 1 art. 8GC-1467H-00-00
По запросу
62
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
63
Cover, Thrust 1 art. 8GC-22128-00-00
По запросу
64
Cover, Thrust 2 art. 8GC-22129-00-00
По запросу
65
Damper art. 8GC-21852-00-00
По запросу
66
Rivet, Blind (5X23.6) art. 90267-48024-00
По запросу
67
.Bolt, Flange art. 95817-10016-00
По запросу
68
Гайка Yamaha art. 90185-08169-00
По запросу
69
Panel, Sub Frame 6 art. 8GC-21917-00-00
По запросу
70
Footrest Comp. 1 art. 8GJ-21960-00-00
По запросу
71
. Rivet, Blind (4.8X12 Yellow) art. 90267-48010-00
По запросу
72
. .Clamp art. 90465-08277-00
По запросу
73
. Rivet, Blind (4.8X15.2 Silver art. 90267-48083-00
По запросу
74
. .Washer, Plate art. 90201-043H7-00
По запросу
75
. Grommet art. 90480-13163-00
По запросу
76
Bolt, Flange art. 95814-08016-00
По запросу
77
Болт Yamaha art. 95022-06012-00
По запросу
78
Bolt, Flange art. 95812-06014-00
По запросу
79
Footrest Comp. 2 art. 8GJ-21970-00-00
По запросу
80
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
81
Болт с фланцем art. 95817-08016-00
По запросу
82
Protector art. 8GC-2193A-00-00
По запросу
83
Bolt art. 90109-06285-00
По запросу
84
Grommet art. 90480-27001-00
По запросу
85
Grommet art. 90480-40003-00
По запросу
86
Plate, Steering Bracket 1 art. 8GC-2195E-00-00
По запросу
87
Plate, Steering Bracket 2 art. 8GC-2195F-00-00
По запросу
88
Пыльник Yamaha art. 8GC-2198F-00-00
По запросу
89
Cover 3 art. 8GC-2198J-00-00
По запросу
90
Rivet art. 90269-05003-00
По запросу
91
Rivet art. 90269-05002-00
По запросу
92
Plate, Epa Offroad 2 art. 8GC-2179D-00-00
По запросу
