модель 2007 года
- Модель Phazer
- Код модели PHAZER (PZ50W)

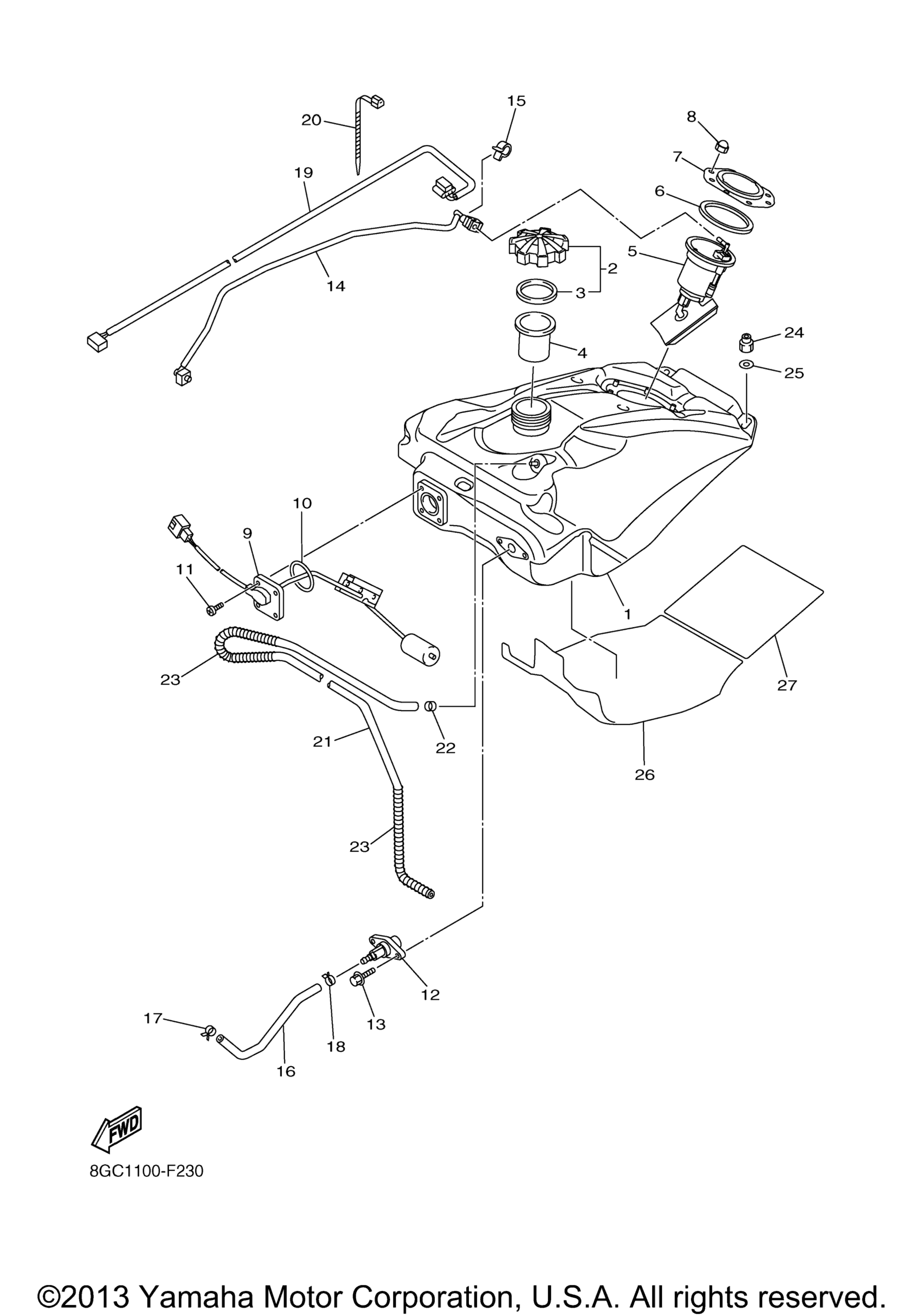

Схема топливного бака для PHAZER (PZ50W)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8GC-24111-00-00
По запросу
2
Крышка бензобака Yamaha art. 8FG-24610-01-00
от 1 230 ₽
3
. .Gasket, Cap 1 art. 8HV-24641-00-00
По запросу
4
Tube, Filler art. 8FG-24114-00-00
По запросу
5
Fuel Pump Comp art. 8GC-13907-04-00
По запросу
6
O-Ring art. 8FP-24486-00-00
от 1 258 ₽
Аналог
1 258 ₽
Требуется 1 шт.
7
Bracket, Fuel Pump art. 8FP-24491-00-00
По запросу
8
Гайка Yamaha art. 95380-06800-00
По запросу
9
Sender Unit Assy, Fuel Meter art. 8GC-85752-01-00
По запросу
10
Уплотнительное кольцо art. 93210-41041-00
По запросу
11
Screw, Bind art. 98902-05008-00
По запросу
12
Valve, Check 1 art. 8FP-24362-01-00
По запросу
13
Болт с фланцем art. 95817-06012-00
По запросу
14
Pipe, Fuel 1 art. 8GC-24311-00-00
По запросу
15
Зажим Yamaha art. 90464-14004-00
По запросу
16
Pipe 2 art. 8GC-24312-00-00
По запросу
17
Clip art. 90467-13133-00
По запросу
18
Clip art. 90467-13133-00
По запросу
19
Wire, Sub Lead art. 8GC-82309-00-00
По запросу
20
Clamp art. 90464-13077-00
По запросу
21
Pipe 3 art. 8GC-24313-00-00
По запросу
22
Clip art. 90468-02078-00
По запросу
23
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
24
Nut, Nylon art. 95717-08300-00
По запросу
25
Washer, Plate art. 90201-08784-00
По запросу
26
Insulator, Fuel Tank 1 art. 8GC-2416F-00-00
По запросу
27
Insulator, Fuel Tank 2 art. 8GC-2416G-01-00
По запросу
