модель 2009 года
- Модель RS VECTOR GT
- Код модели RS VECTOR_GT (RS90GTYB)

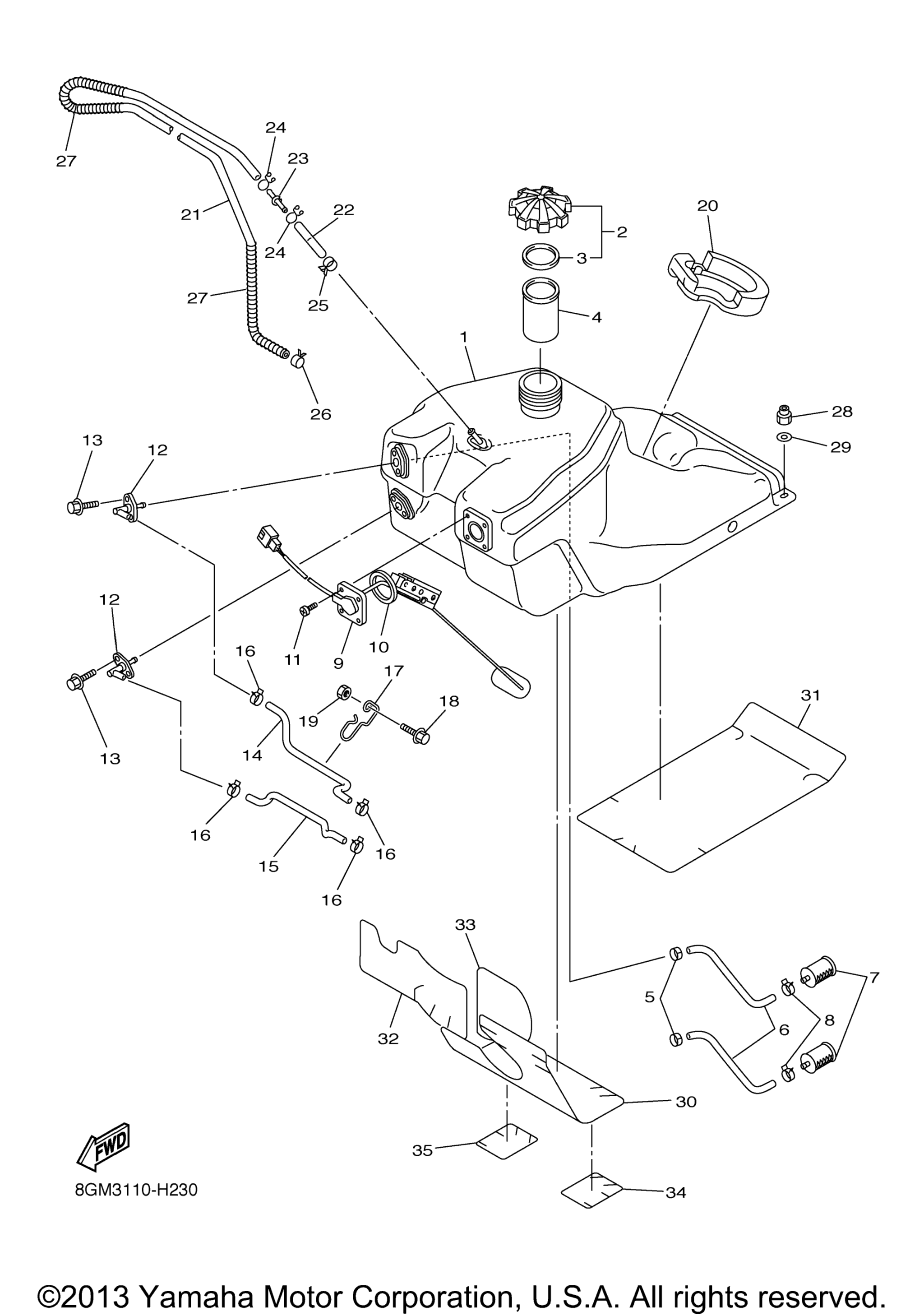

Схема топливного бака для RS VECTOR_GT (RS90GTYB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8GM-24111-00-00
По запросу
2
Крышка бензобака Yamaha art. 8FG-24610-01-00
от 1 230 ₽
3
. .Gasket, Cap 1 art. 8HV-24641-00-00
По запросу
4
Tube, Filler art. 8FP-24114-00-00
По запросу
5
Clip art. 90468-04092-00
По запросу
6
Pipe, Suction 1 art. 8FA-24335-01-00
По запросу
7
Фильтр топливный в бензобаке Yamaha art. 8H5-24560-00-00
По запросу
8
Clip art. 90467-11044-00
По запросу
9
Sender Unit Assy, Fuel Meter art. 8HF-85752-00-00
По запросу
10
Уплотнительное кольцо art. 93210-41041-00
По запросу
11
.Screw, Bind art. 98902-05008-00
По запросу
12
Suction Pipe Comp. 1 art. 8CR-24301-01-00
По запросу
13
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
14
Pipe, Fuel 1 art. 8GM-24311-00-00
По запросу
15
Pipe, Fuel 1 art. 8GM-24311-10-00
По запросу
16
Clip art. 90467-11044-00
По запросу
17
Holder art. 8GM-2419A-00-00
По запросу
18
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
19
Nut, Self-Locking art. 95604-06200-00
По запросу
20
Damper, Locating 1 art. 8FP-24181-01-00
По запросу
21
Tube, Flexible Vinyl art. 91A20-05110-00
По запросу
22
Pipe, Joint art. 8FR-24461-00-00
По запросу
23
Pipe, Joint 1 art. 8H8-24376-00-00
По запросу
24
Clip art. 90467-08017-00
По запросу
25
Clip art. 90467-09026-00
По запросу
26
Clip art. 90467-09026-00
По запросу
27
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
28
Nut, Nylon art. 95717-08300-00
По запросу
29
Washer, Plate art. 90201-08053-00
По запросу
30
Protector, Fuel Tank art. 8FP-24141-00-00
По запросу
31
Protector, Fuel Tank art. 8FA-24141-10-00
По запросу
32
Insulator, Fuel Tank 1 art. 8FP-2416F-00-00
По запросу
33
Insulator, Fuel Tank 1 art. 8FP-2416F-10-00
По запросу
34
Insulator, Fuel Tank 1 art. 8HF-2416F-00-00
По запросу
35
Insulator, Fuel Tank 2 art. 8HF-2416G-00-00
По запросу
