модель 2009 года
- Модель RS VECTOR GT
- Код модели RS VECTOR_GT (RS90GTYB)

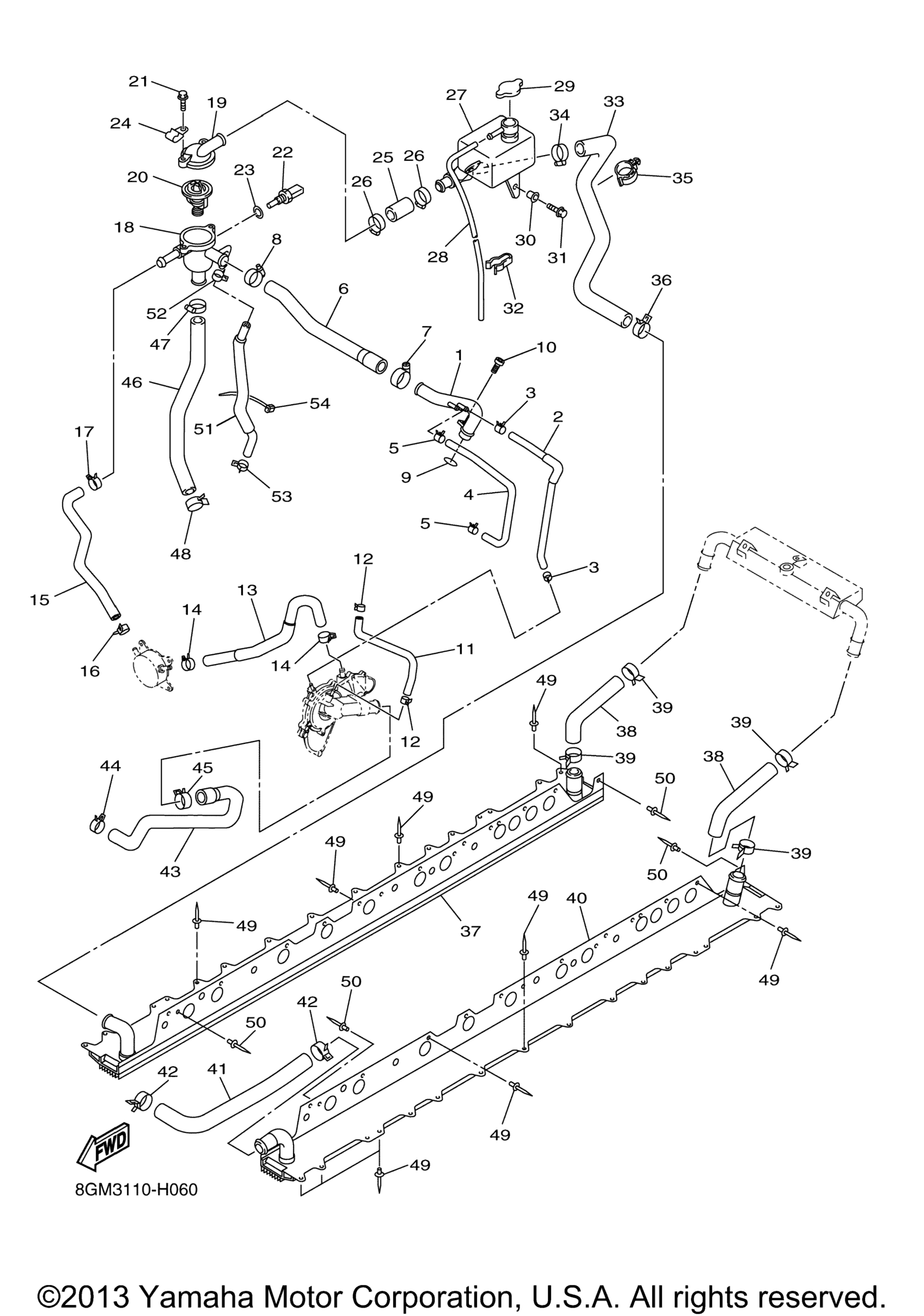

Схема шланга радиатора для RS VECTOR_GT (RS90GTYB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8ES-12482-00-00
По запросу
2
Pipe 5 art. 8ES-12485-01-00
По запросу
3
Clip art. 90467-10135-00
По запросу
4
Hose 2 art. 8ES-12577-00-00
По запросу
5
Clip art. 90467-10135-00
По запросу
6
Hose 2 art. 8ES-1243E-00-00
По запросу
7
Hose Clamp Assy art. 90450-38040-00
По запросу
8
Hose Clamp Assy art. 90450-35001-00
По запросу
9
Кольцо резиновое Yamaha art. 93210-26006-00
от 1 092 ₽
10
Болт Yamaha art. 91312-06016-00
от 788 ₽
11
Hose 3 art. 8ES-12578-00-00
По запросу
12
Clip art. 90467-110A2-00
По запросу
13
Hose 5 art. 8ES-12588-00-00
По запросу
14
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
15
Hose 6 art. 8GM-12589-00-00
По запросу
16
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
17
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
18
Housing, Thermostat art. 8FA-W1258-02-00
По запросу
19
.Cover, Thermostat art. 5EB-12413-00-00
По запросу
20
Thermostat Assy art. 8FA-12410-00-00
По запросу
21
Болт Yamaha art. 95022-06020-00
По запросу
22
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
23
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
24
.Clamp art. 90465-06M28-00
По запросу
25
Hose, 3 art. 8FA-1243F-00-00
По запросу
26
Hose Clamp Assy art. 90450-35001-00
По запросу
27
Tank, Reserve art. 8FA-1249B-02-00
По запросу
28
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
29
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
30
Collar art. 90387-06024-00
По запросу
31
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
32
Clamp art. 90464-15065-00
По запросу
33
Hose, 4 art. 8FA-1244G-01-00
По запросу
34
Hose Clamp Assy art. 90450-35001-00
По запросу
35
Clamp art. 90464-32002-00
По запросу
36
Clip art. 90467-28046-00
По запросу
37
Heat Exchanger art. 8FJ-1240F-01-00
По запросу
38
Pipe 6 art. 8FA-12476-00-00
По запросу
39
Clip art. 90467-28046-00
По запросу
40
Heat Exchanger art. 8FJ-1240E-01-00
По запросу
41
Pipe 7 art. 8FA-12477-00-00
По запросу
42
Clip art. 90467-28046-00
По запросу
43
Pipe 8 art. 8ES-1248A-00-00
По запросу
44
Clip art. 90467-28046-00
По запросу
45
Clip art. 90467-310A0-00
По запросу
46
Pipe 9 art. 8HF-1248E-00-00
По запросу
47
Hose Clamp Assy art. 90450-35001-00
По запросу
48
Clip art. 90467-28046-00
По запросу
49
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
50
Rivet, Blind (4.7X19.5 Silver) art. 90267-47197-00
По запросу
51
Hose 4 art. 8FA-12579-00-00
По запросу
52
Clip art. 90467-10135-00
По запросу
53
Clip art. 90467-11044-00
По запросу
54
Зажим art. 90464-15195-00
По запросу
