модель 2011 года
- Модель Vk540
- Код модели VK PRO (VK10AB)

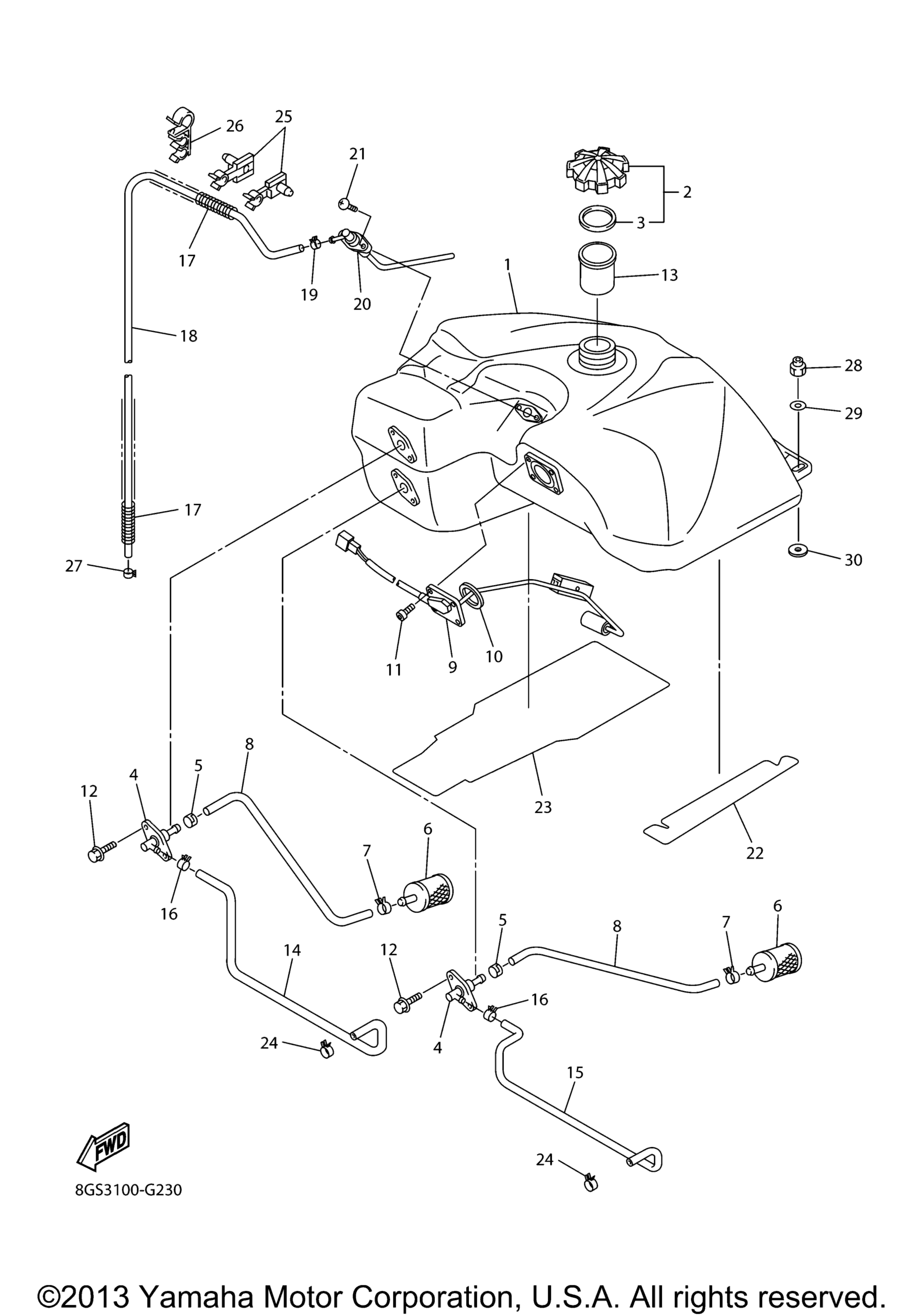

Схема топливного бака для VK PRO (VK10AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8FN-24111-10-00
По запросу
2
Крышка бензобака Yamaha art. 8FG-24610-01-00
от 1 230 ₽
3
. .Gasket, Cap 1 art. 8HV-24641-00-00
По запросу
4
Suction Pipe Comp. 1 art. 8CR-24301-01-00
По запросу
5
Clip art. 90468-04092-00
По запросу
6
Фильтр топливный в бензобаке Yamaha art. 8H5-24560-00-00
По запросу
7
Clip art. 90467-11044-00
По запросу
8
Pipe, Suction 1 art. 8FA-24335-01-00
По запросу
9
Датчик уровня топлива Yamaha art. 8GS-85752-00-00
По запросу
10
Уплотнительное кольцо art. 93210-41041-00
По запросу
11
Screw, Bind art. 98902-05008-00
По запросу
12
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
13
Tube, Filler art. 8FN-24114-00-00
По запросу
14
Pipe, Fuel 1 art. 8GS-24311-00-00
По запросу
15
Pipe, Fuel 1 art. 8GS-24311-10-00
По запросу
16
Clip art. 90467-11044-00
По запросу
17
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
18
Tube, Flexible Vinyl art. 91A20-05145-00
По запросу
19
Clip art. 90467-09026-00
По запросу
20
Breather Comp art. 8FN-2418A-01-00
По запросу
21
Screw art. 90149-06021-00
По запросу
22
Damper, Locating 1 art. 8GS-24181-00-00
По запросу
23
Damper, Locating 2 art. 8GS-24182-00-00
По запросу
24
Clip art. 90467-11044-00
По запросу
25
Clamp art. 90464-09015-00
По запросу
26
Clamp art. 90464-16010-00
По запросу
27
Clip art. 90467-09026-00
По запросу
28
Nut, Nylon art. 95717-08300-00
По запросу
29
Washer, Plate art. 90201-08053-00
По запросу
30
Washer, Plate art. 90201-08075-00
По запросу
