модель 2011 года
- Модель Vk540
- Код модели VK PRO (VK10AB)

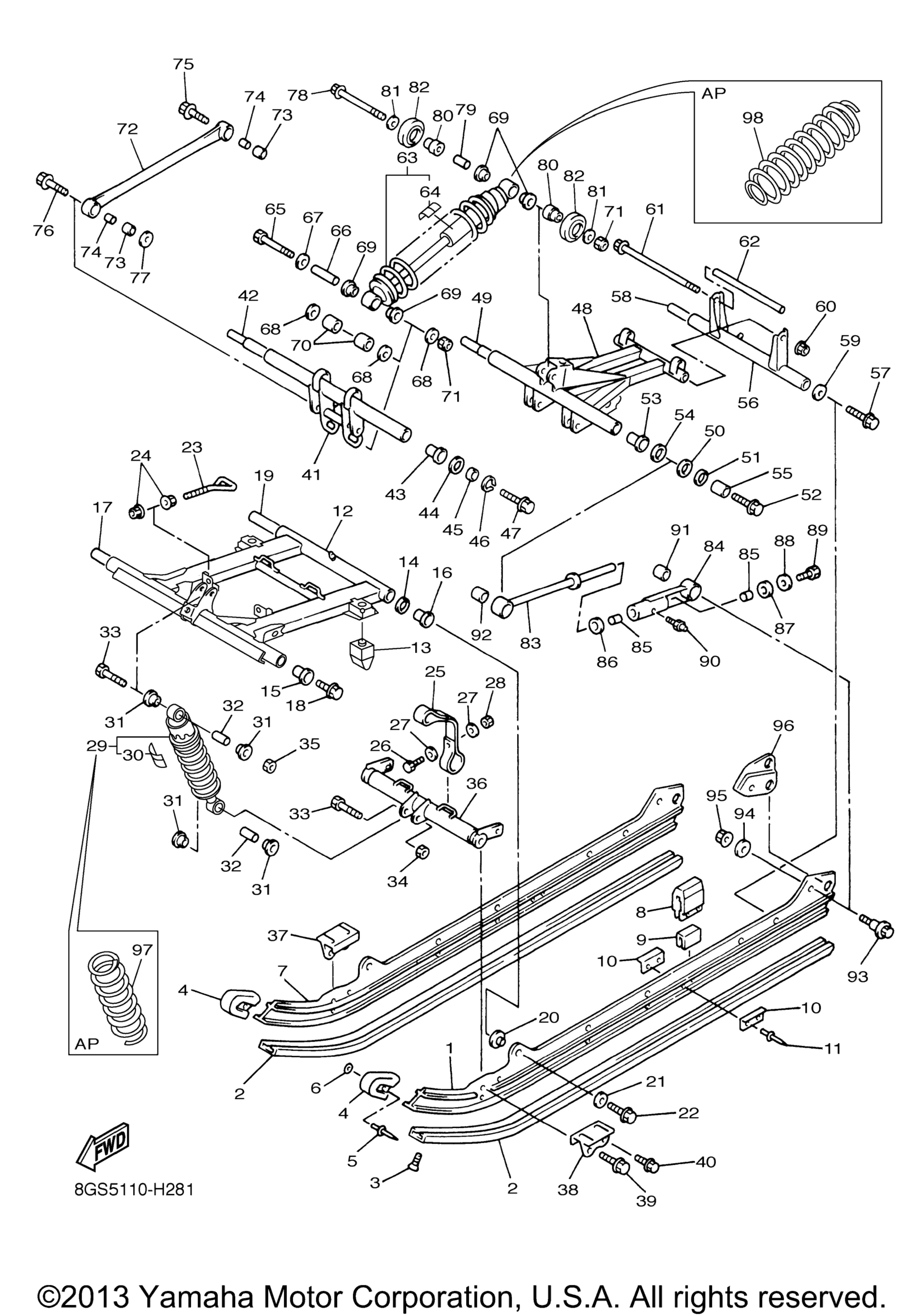

Схема track подвеска 2 для VK PRO (VK10AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Направляющая гусеницы левая Yamaha art. 8AC-47411-10-00
По запросу
2
Склиз гусеницы Yamaha 1240 мм art. 8AC-47421-00-XX
По запросу
3
Винт Yamaha art. 90151-06005-00
По запросу
4
Наконечник полоза лыжи Yamaha art. 8ED-47422-00-00
По запросу
5
Заклепка Yamaha art. 90267-48194-00
По запросу
6
Шайба Yamaha art. 90201-047R8-00
По запросу
7
Направляющая гусеницы правая Yamaha art. 8AC-47414-10-00
По запросу
8
Отбойник направляющей гусеницы Yamaha art. 8AC-47457-00-00
По запросу
9
Проставка пластиковая отбойника гусеницы Yamaha art. 8AC-47341-00-00
По запросу
10
Plate, Damper art. 8AX-47458-00-00
По запросу
11
Заклепка Yamaha art. 90267-48199-00
По запросу
12
Arm, Pivot 1 art. 8GS-47331-00-00
По запросу
13
Демпфер рычага задней подвески Yamaha art. 8FN-47456-00-00
от 1 796 ₽
14
.Washer, Plate art. 90201-210U0-00
По запросу
15
Bush art. 90386-25002-00
По запросу
16
Втулка задней маятника задней подвески Yamaha art. 90381-19111-00
от 1 491 ₽
17
Shaft 1 art. 8GS-47465-00-00
По запросу
18
Bolt, Flange art. 90109-10771-00
По запросу
19
Shaft 3 art. 83R-47485-02-00
По запросу
20
Втулка рычага подвески Yamaha art. 90387-105G6-00
По запросу
21
Шайба рычага Yamaha art. 90201-106F2-00
от 1 092 ₽
22
Болт Yamaha art. 95817-10030-00
от 725 ₽
23
Hook 3 art. 8CR-47448-00-00
По запросу
24
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
25
Ремень подвески Yamaha art. 8CV-47495-00-00
от 3 980 ₽
26
Bolt art. 97017-06025-00
По запросу
27
Шайба Yamaha art. 90201-06747-00
от 987 ₽
28
Гайка Yamaha art. 95707-06300-00
от 473 ₽
29
Shock Absorber 2 art. 8FN-47481-30-00
По запросу
30
. .Label, Warning art. 4AA-22259-60-00
По запросу
31
Втулка амортизатора Yamaha art. 90381-14101-00
По запросу
32
Направляющая амортизатора Yamaha art. 90387-105G5-00
от 1 187 ₽
33
Bolt art. 90101-10738-00
По запросу
34
Nut, Self-Locking art. 90185-10120-00
По запросу
35
Nut, U art. 95617-10100-00
По запросу
36
Bracket 4 art. 8AC-47418-00-00
По запросу
37
Bracket 5 art. 8DF-47463-01-00
По запросу
38
Кронштейн полоза гусеницы Yamaha art. 8DF-47464-01-00
По запросу
39
Болт Yamaha art. 95817-10030-00
от 725 ₽
40
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
41
Bracket 2 art. 8AC-47416-01-00
По запросу
42
Shaft 6 art. 8FN-47488-00-00
По запросу
43
Втулка оси задней подвески Yamaha art. 90381-22099-00
По запросу
44
Washer, Plate art. 90201-207J5-00
По запросу
45
Collar art. 90387-2004V-00
По запросу
46
Стопорное кольцо Yamaha art. 99009-20400-00
от 450 ₽
47
Bolt, Flange art. 90109-10771-00
По запросу
48
Arm, Pivot 2 art. 8GS-47332-00-00
По запросу
49
Shaft 2 art. 8AC-47475-00-00
По запросу
50
Washer, Plate art. 90201-266L1-00
По запросу
51
Washer, Plate art. 90201-250T6-00
По запросу
52
Bolt, Flange art. 90109-10771-00
По запросу
53
Втулка заднего рычага под пружину на маятник Yamaha art. 90381-28108-00
от 1 415 ₽
54
Шайба сцепления Yamaha art. 90201-286K9-00
от 578 ₽
55
Collar art. 90387-2515E-00
По запросу
56
Кронштейн задней подвески Yamaha art. 8AC-47417-00-00
от 4 960 ₽
57
Болт Yamaha art. 95817-10030-00
от 725 ₽
58
Shaft 3 art. 83R-47485-02-00
По запросу
59
Шайба Yamaha art. 90201-10136-00
от 500 ₽
60
Гайка Yamaha art. 90185-08169-00
По запросу
61
Болт подвески Yamaha art. 95827-08220-00
от 750 ₽
62
Втулка подвески Yamaha art. 90387-083G6-00
По запросу
63
Shock Absorber art. 8FN-47480-30-00
По запросу
64
. .Label, Warning art. 4AA-22259-60-00
По запросу
65
Bolt, Adjusting art. 8AC-4631K-00-00
По запросу
66
Втулка металлическая Yamaha art. 90387-1009S-00
от 2 310 ₽
67
Washer, Plate art. 90201-10039-00
По запросу
68
Washer, Plate art. 90201-100U1-00
По запросу
69
Втулка амортизатора Yamaha art. 90381-14101-00
По запросу
70
Направляющая оси заднего амортизатора Yamaha art. 90387-1404R-00
По запросу
71
Nut, U art. 95617-10100-00
По запросу
72
Тяга Yamaha art. 8CR-47494-01-00
По запросу
73
Втулка задней продольной тяги Yamaha art. 90381-14109-00
от 900 ₽
74
Направляющая задней продольной тяги Yamaha art. 90387-100X3-00
от 578 ₽
75
Bolt, Flange art. 95817-10035-00
По запросу
76
Bolt, Flange art. 95814-10040-00
По запросу
77
Washer, Plate art. 90201-100U1-00
По запросу
78
Bolt, Flange art. 90105-10105-00
По запросу
79
Направляющая амортизатора Yamaha art. 90387-105G5-00
от 1 187 ₽
80
Collar 2 art. 8AC-47366-00-00
По запросу
81
Шайба Yamaha art. 90201-10136-00
от 500 ₽
82
Ролик верхний натяжной 75х20 мм Yamaha art. 8AC-47310-10-00
от 9 020 ₽
83
Тяга подвески трака Yamaha art. 8AC-4745A-10-00
от 6 950 ₽
84
Тяга трак аподвески Yamaha art. 8CR-4745B-00-00
от 6 020 ₽
85
Втулка задней продольной тяги Yamaha art. 90384-16251-00
По запросу
86
Washer, Plate art. 90202-16229-00
По запросу
87
Шайба тяги трака Yamaha art. 90202-16232-00
от 450 ₽
88
Шайба рычага Yamaha art. 90201-106F2-00
от 1 092 ₽
89
Болт Yamaha art. 97017-10025-00
от 450 ₽
90
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
91
Втулка задней тяги Yamaha art. 90380-22232-00
По запросу
92
Втулка задней подвески Yamaha art. 90380-28235-00
По запросу
93
Болт Yamaha art. 8DF-47367-09-00
от 1 330 ₽
94
Washer, Plate art. 90201-101U2-00
По запросу
95
Гайка Yamaha art. 95607-10200-00
от 420 ₽
96
Кронштейн заднего полоза Yamaha art. 8AC-47349-00-00
от 4 370 ₽
97
Spring 1 (K=14.7N/Mm) AP art. 8FN-47336-00-00
По запросу
97
Spring 1 (K=17.7N/Mm) AP art. 8FN-47336-10-00
По запросу
97
Spring 2 (K=20.6N/Mm) AP art. 8FN-47336-20-00
По запросу
98
Spring 1 (K=63.7N/Mm) AP art. 8FN-47489-00-00
По запросу
