модель 2014 года
- Модель APEX
- Код модели APEX (RX10PEL)

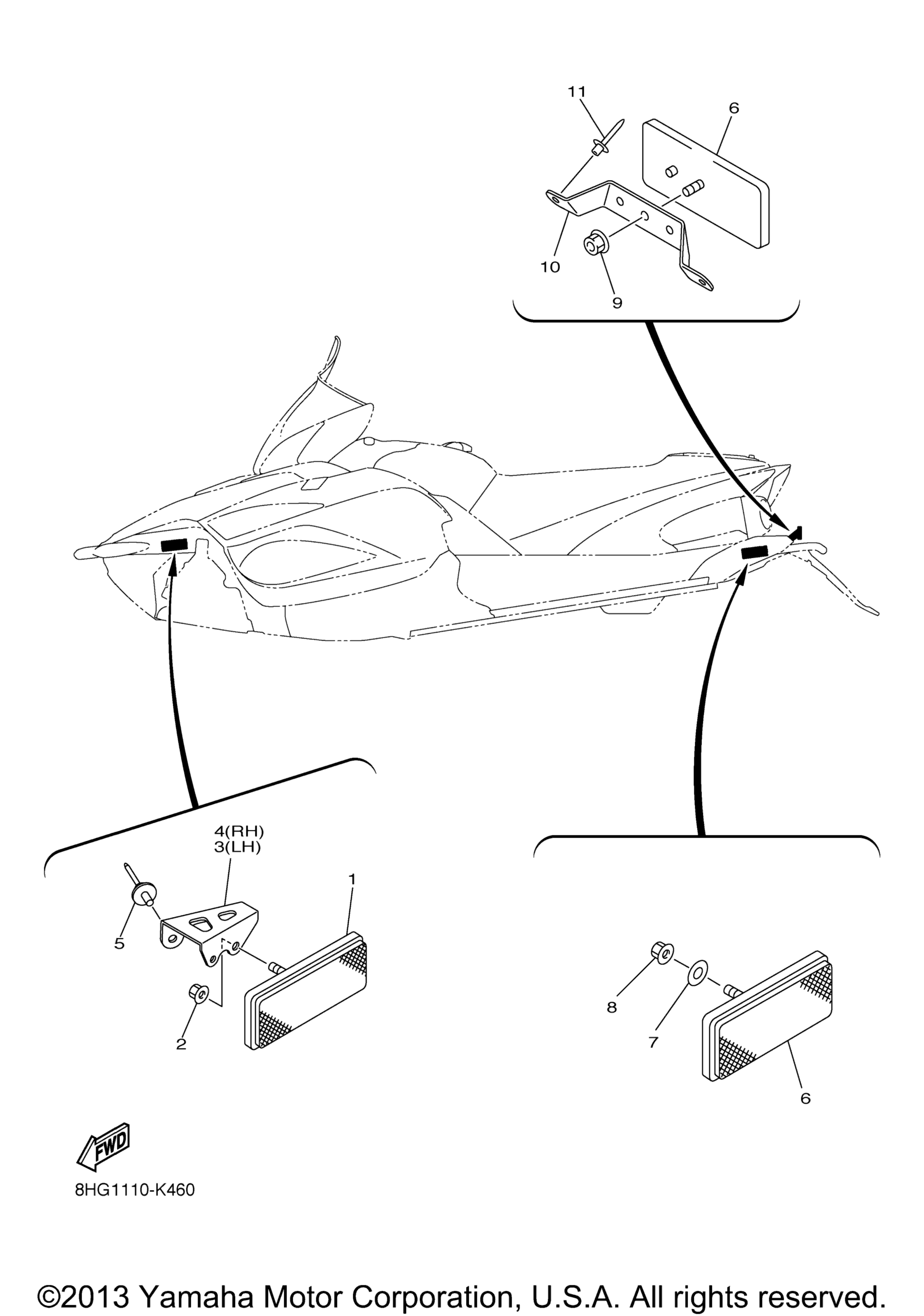

Схема электрооборудования 3 для APEX (RX10PEL)
Схема
Детали
Номер
Наименование детали
Цена
1
Катафот art. 8GM-85110-00-00
По запросу
2
Nut, Flange art. 95702-05500-00
По запросу
3
Bracket 1 art. 8FR-77421-00-00
По запросу
4
Bracket 2 art. 8FR-77422-00-00
По запросу
5
Rivet, Blind (4.8X12.4 Black) art. 90267-48104-00
По запросу
6
Катафот Yamaha art. 3Y6-85130-02-00
По запросу
7
Washer, Plate art. 90201-061A5-00
По запросу
8
Гайка Yamaha art. 95707-05300-00
от 473 ₽
9
Nut, Flange art. 95702-05500-00
По запросу
10
Bracket, Reflector 1 art. 8HG-85132-00-00
По запросу
11
Rivet, Blind (4.8X12.1 Yellow) art. 90267-48023-00
По запросу
