модель 2014 года
- Модель APEX
- Код модели APEX (RX10PEL)

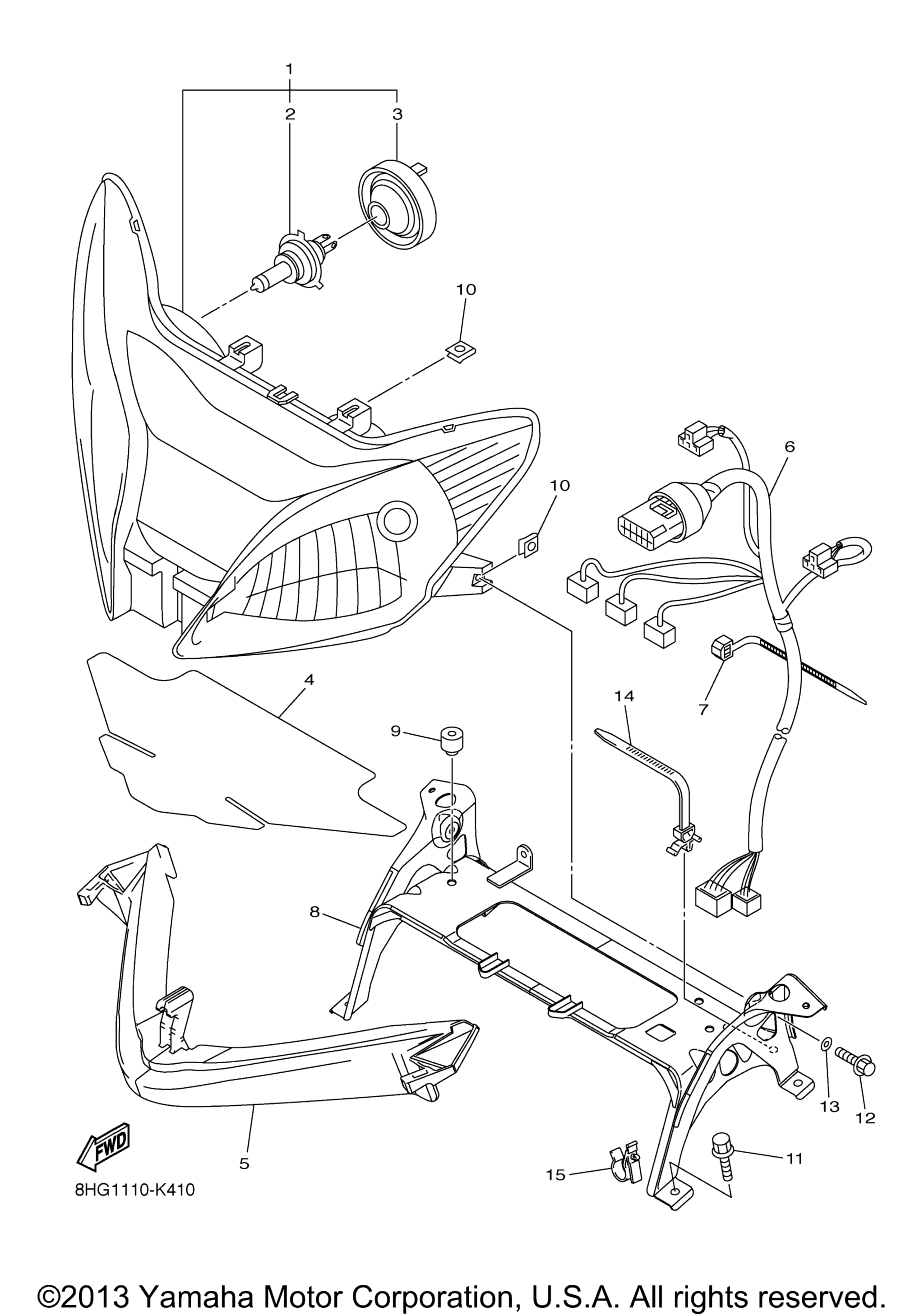

Схема фары для APEX (RX10PEL)
Схема
Детали
Номер
Наименование детали
Цена
1
Фара art. 8FP-84310-00-00
По запросу
2
. .Bulb, Headlight (12V-60/55W) art. 8FP-84314-00-00
По запросу
3
. .Cover, Socket art. 5GJ-84397-00-00
По запросу
4
Insulator 1 art. 8HG-8399N-00-00
По запросу
5
Прокладка art. 8FP-84366-00-00
По запросу
6
Cord, Headlight art. 8HG-84359-10-00
По запросу
7
Clamp art. 90464-13077-00
По запросу
8
Stay, Headlight 1 art. 8HG-84118-00-00
По запросу
9
Stopper, Main Stand art. 1UJ-27114-00-00
По запросу
10
Гайка art. 90183-06100-00
По запросу
11
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
12
Болт Yamaha art. 97D95-06016-00
По запросу
13
Шайба Yamaha art. 92995-06100-00
от 473 ₽
14
Хомут с фиксатором art. 90464-10112-00
По запросу
15
Clamp art. 90464-25007-00
По запросу
