модель 2014 года
- Модель SRX 120
- Код модели SRX120 (SRX120EL)

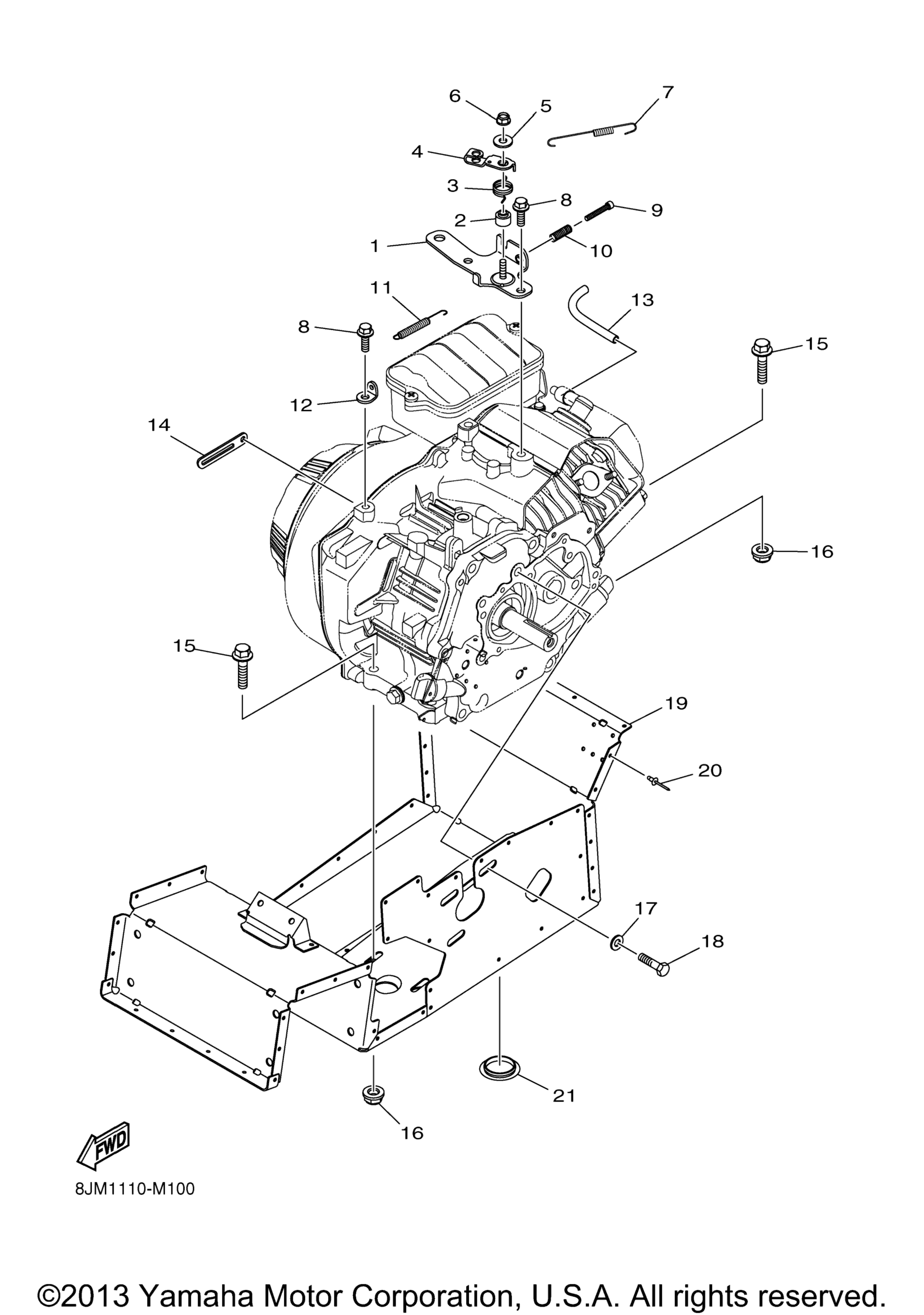

Схема рамы 1 для SRX120 (SRX120EL)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Throttle art. 8JM-E3733-00-00
По запросу
2
Spacer art. 8JM-E3576-00-00
По запросу
3
Spring, Torsion 1 art. 8JM-RAD00-00-00
По запросу
4
Lever, Throttle art. 8JM-E3726-00-00
По запросу
5
Washer, Plain 1/4 art. 8JM-RA400-00-00
По запросу
6
Nut, Self-Locking 1/4-20 art. 8JP-RA357-00-00
По запросу
7
Spring, Tension 1 art. 8JM-RAD01-00-00
По запросу
8
Bolt, Flange M8-1.25X16 art. 8JM-RA100-00-00
По запросу
9
Bolt, Hex. Socket 10-32X1.5 art. 8JM-RA101-00-00
По запросу
10
Spring, Compression 1 art. 8JM-RAD02-00-00
По запросу
11
Spring, Tension 2 art. 8JM-RAD03-00-00
По запросу
12
Retainer, Spring art. 8JM-E3923-00-00
По запросу
13
Hose, 13 art. 8JM-RA900-10-00
По запросу
14
Clamp, 1 art. 8JP-RAB22-00-00
По запросу
15
.Bolt, Flange 5/16-18X1.25 art. 8JM-RA104-00-00
По запросу
16
Nut, Self-Locking 5/16-18 art. 8JM-RA303-00-00
По запросу
17
Washer, Plain 5/16 art. 8JM-RA403-00-00
По запросу
18
Bolt, Hexagon 5/16-24X0.75 art. 8JM-RA105-00-00
По запросу
19
Front Frame Comp art. 8JM-F1940-00-00
По запросу
20
Rivet, Blind 1 art. 8JP-RA514-00-00
По запросу
21
Plug, 3 art. 8JM-RA602-00-00
По запросу
