модель 2014 года
- Модель SRX 120
- Код модели SRX120 (SRX120EL)

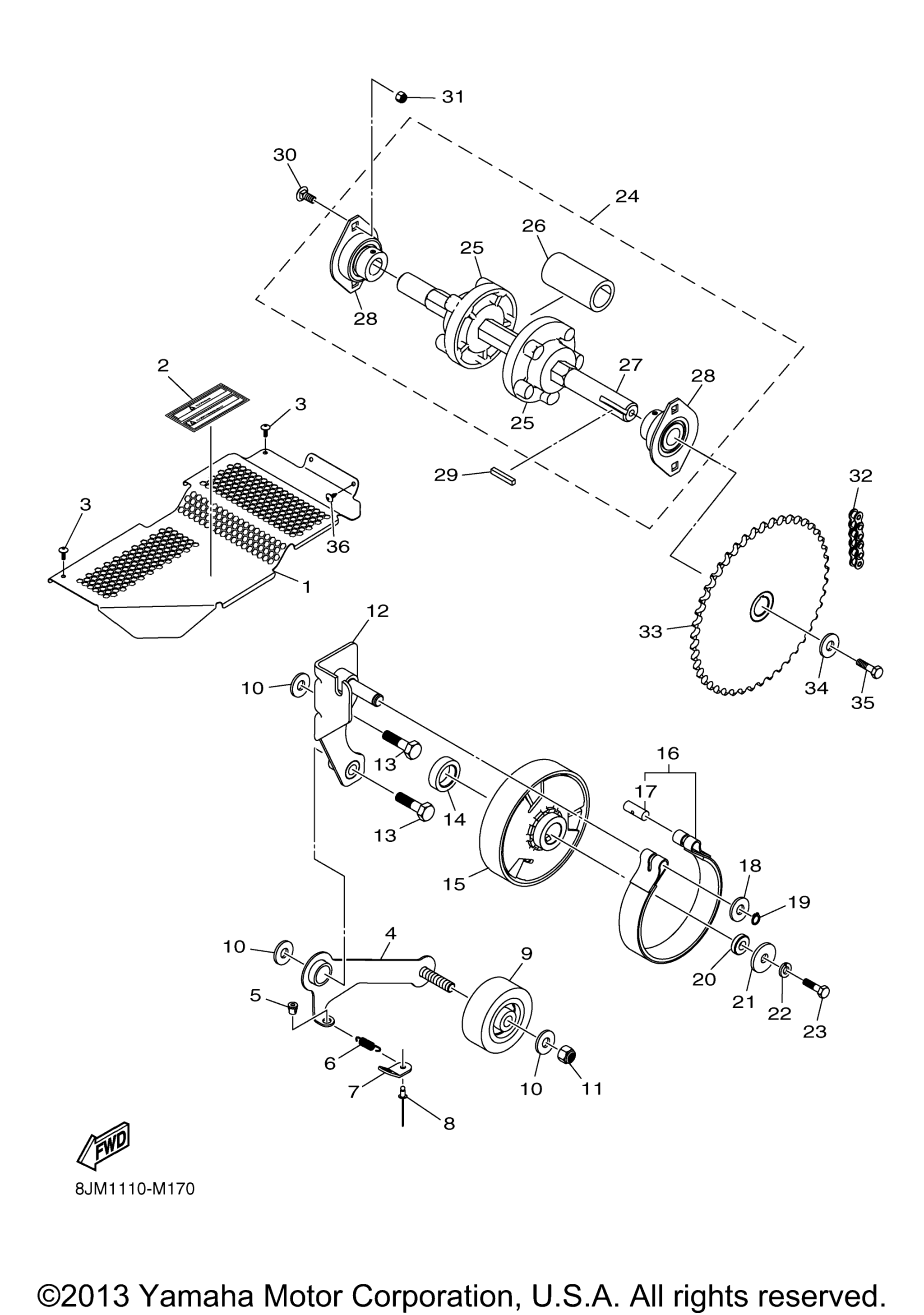

Схема track привод 1 для SRX120 (SRX120EL)
Схема
Детали
Номер
Наименование детали
Цена
1
Guard, Drive art. 8JM-K7311-01-00
По запросу
2
Label, Warning 2 art. 8JM-K7762-00-00
По запросу
3
Screw, 10-12X1/2 art. 8JP-RA202-00-00
По запросу
4
Holder art. 8JM-G7613-00-00
По запросу
5
Bush art. 8JM-G7538-00-00
По запросу
6
Spring, Tension 4 art. 8JM-RAD05-00-00
По запросу
7
Retainer, Spring art. 8JM-G2148-00-00
По запросу
8
Rivet, Blind 1 art. 8JP-RA514-00-00
По запросу
9
Roller art. 8JM-G7429-00-00
По запросу
10
Washer, Plain 5/16 art. 8JM-RA403-00-00
По запросу
11
Nut, Self-Locking 5/16-18 art. 8JM-RA302-00-00
По запросу
12
Bracket, Brake Pedal art. 8JM-F5676-00-00
По запросу
13
Bolt, Hexagon 5/16-24X1.5 art. 8JM-RA114-00-00
По запросу
14
Втулка Yamaha art. 8JM-RA700-00-00
По запросу
15
Муфта сцепления Yamaha art. 8JM-E760P-10-00
По запросу
16
Хомут Yamaha art. 8JM-F5719-00-00
По запросу
17
Палец хомута Yamaha art. 8JM-RAY00-00-00
По запросу
18
Шайба Yamaha art. 8JM-RA405-00-00
По запросу
19
Circlip, 1 art. 8JM-RAH00-00-00
По запросу
20
Collar, 34 art. 8JM-RA701-00-00
По запросу
21
Washer, Plain 11/32 art. 8JM-RA401-00-00
По запросу
22
Washer, Spring 5/16 art. 8JM-RA402-00-00
По запросу
23
Bolt, Hexagon 5/16-24X1 art. 8JM-RA103-00-00
По запросу
24
Front Axle Sub-Assy art. 8JM-G7501-00-00
По запросу
25
. .Wheel, Sprocket 1 art. 8JM-G7531-00-00
По запросу
26
. .Collar, 22 art. 8JM-RA705-10-00
По запросу
27
. .Axle, Front art. 8JM-G7511-00-00
По запросу
28
. .Bearing, 1 art. 8JM-RAY01-00-00
По запросу
29
Key, Drive art. 8JM-G7733-00-00
По запросу
30
Bolt, 5/16-18X0.75 art. 8JM-RA123-00-00
По запросу
31
Nut, Self-Locking 5/16-18 art. 8JM-RA303-00-00
По запросу
32
Chain, Primary art. 8JM-E6139-00-00
По запросу
33
Sprocket, Chain Driven art. 8JM-G7587-20-00
По запросу
34
Washer, Plain 21/64 art. 8JM-RA404-00-00
По запросу
35
Bolt, Flange 5/16-18X0.875 art. 8JM-RA112-10-00
По запросу
36
Screw, Tapping 10-12X5/8 art. 8KC-RA290-00-00
По запросу
