модель 2015 года
- Модель SR VIPER L TX
- Код модели SRVIPER L TX SE (SR10LSFL)

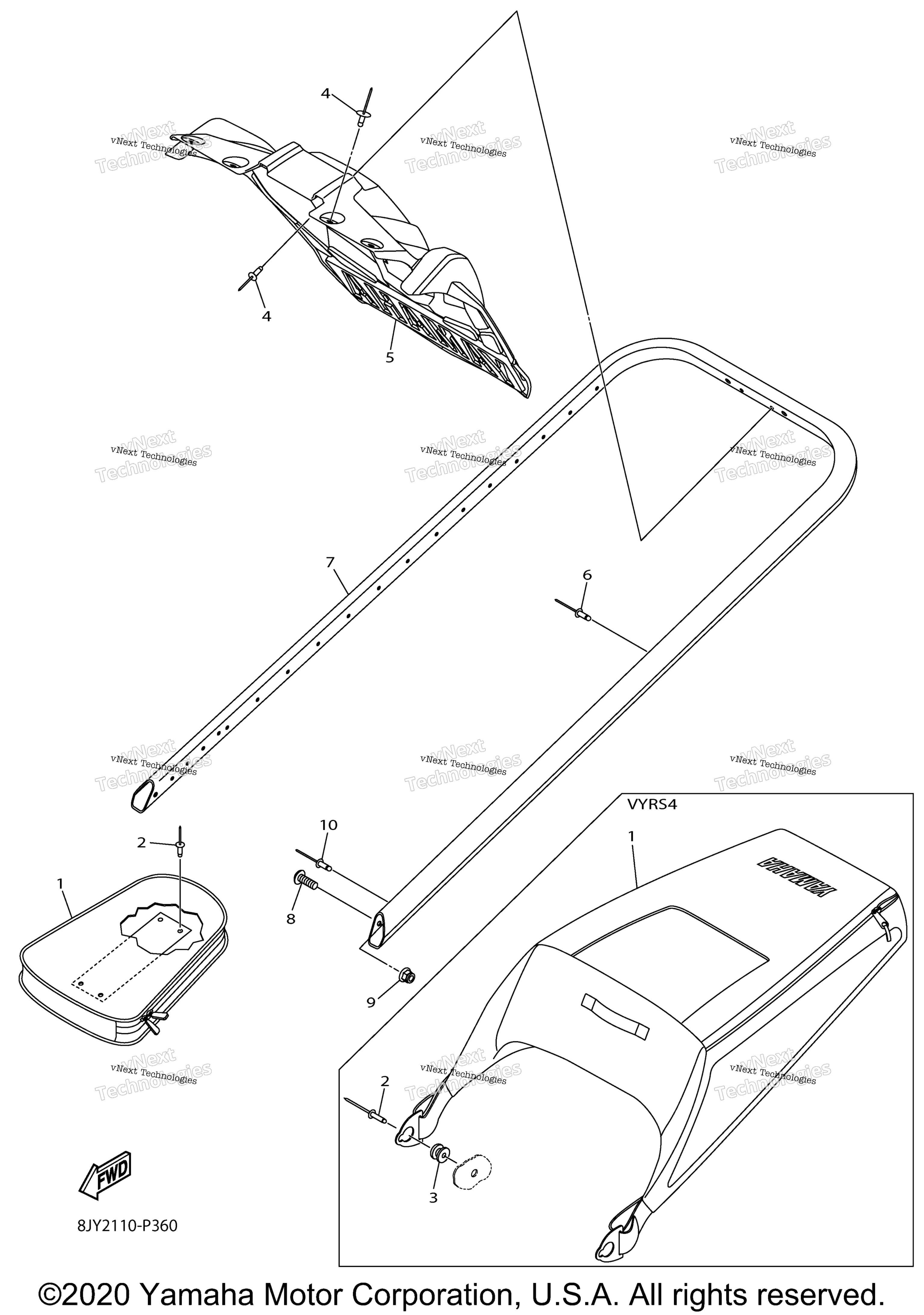

Схема бампер для SRVIPER L TX SE (SR10LSFL)
Схема
Детали
Номер
Наименование детали
Цена
1
Saddle Bag 1 UR FOR DPBSE, VRC1 art. 8JW-F8441-00-00
По запросу
2
Rivet, 9 UR FOR DPBSE, VRC1 art. 8JP-RA518-00-00
По запросу
4
Rivet, 15 art. 8JP-RA524-00-00
По запросу
5
Flap art. 8JP-K7595-00-00
По запросу
6
Rivet, 9 UR UN DPBSE, VRC1 art. 8JP-RA518-00-00
По запросу
7
Bumper, Rear 1 UR FOR DPBSE art. 8JY-K7541-00-00
По запросу
7
Bumper, Rear 1 UR FOR VRC1 art. 8LJ-K7541-00-00
По запросу
8
Screw art. 8JP-RA260-00-00
По запросу
9
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
10
.Rivet UN art. 8JP-RA527-00-00
По запросу
Другие схемы модели
бампер
