модель 2015 года
- Модель SR VIPER L TX
- Код модели SRVIPER L TX SE (SR10LSFL)

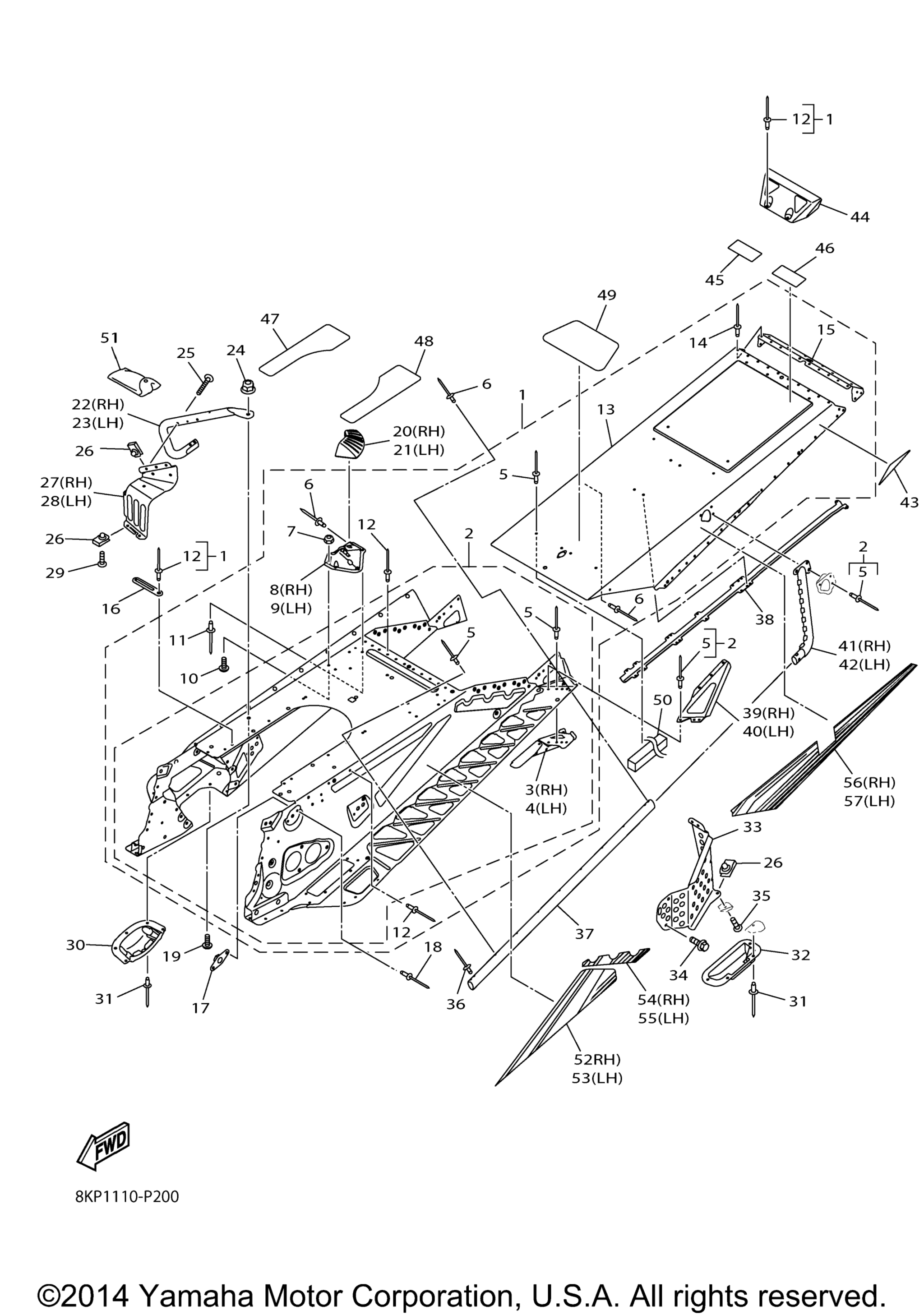

Схема рамы 2 для SRVIPER L TX SE (SR10LSFL)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Frame Comp UR FOR DPBSE, VRC1 art. 8JY-F1950-30-00
По запросу
2
. .Panel, Frame UR FOR DPBSE, VRC1 art. 8JY-F1911-30-00
По запросу
3
. . Bracket, Rear Track Suspens UR FOR DPBSE, VRC1 art. 8JY-F1954-30-00
По запросу
4
. . Bracket, Rear Track Suspens UR FOR DPBSE, VRC1 art. 8JY-F1944-30-00
По запросу
5
. . Rivet, 9 UN FOR DPBSE, VRC1 art. 8JP-RA518-00-00
По запросу
6
. Rivet, 20 art. 8JP-RA532-00-00
По запросу
7
. .Nut, Self-Locking art. 8JP-RA370-00-00
По запросу
8
. Bracket, Member 2 UR FOR DPBSE, VRC1 art. 8JW-F115M-30-00
По запросу
9
. .Bracket, Member 1 UR FOR DPBSE, VRC1 art. 8JW-F115L-30-00
По запросу
10
. .Screw, 5 art. 8JP-RA239-00-00
По запросу
11
. .Rivet art. 8JP-RA528-00-00
По запросу
12
. .Rivet, 8 UN FOR DPBSE, VRC1 art. 8JP-RA517-00-00
По запросу
13
. .Panel, Sub Frame 1 UR FOR DPBSE, VRC1 art. 8JR-F1912-30-00
По запросу
14
. .Rivet, 5 UN FOR DPBSE, VRC1 art. 8JP-RA514-00-00
По запросу
15
. . .Reineforcement, Frame Rear UR FOR DPBSE, VRC1 art. 8JW-F1923-30-00
По запросу
16
Clamp, 20 UN art. 8JP-RAB22-00-00
По запросу
17
Bracket art. 8JP-F1919-00-00
По запросу
18
Rivet, 10 UR FOR DPBSE, VRC1 art. 8JP-RA519-00-00
По запросу
19
Screw art. 8JP-RA272-00-00
По запросу
20
Supt., Fuel Tank 2 art. 8JP-F2556-00-00
По запросу
21
Supt., Fuel Tank 1 art. 8JP-F2555-00-00
По запросу
22
Reinforcement, Frame UR FOR DPBSE, VRC1 art. 8JW-F192E-30-00
По запросу
23
Reinforcement, Frame Side UR FOR DPBSE, VRC1 art. 8JW-F1929-30-00
По запросу
24
Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
25
Screw art. 8JP-RA247-00-00
По запросу
26
Гайка пружинная Yamaha art. 8JP-RA353-00-00
от 368 ₽
27
Reinforcement Sub Frame Fr 2 UR FOR DPBSE, VRC1 art. 8JW-F1996-30-00
По запросу
28
Reinforcement Sub Frame Fr 1 UR FOR DPBSE, VRC1 art. 8JW-F1995-30-00
По запросу
29
Screw art. 8JP-RA251-00-00
По запросу
30
Protector, Chain art. 8JP-F2147-00-00
По запросу
31
.Rivet, 14 art. 8JP-RA523-00-00
По запросу
32
Protector, Disk Brake art. 8JP-F5717-00-00
По запросу
33
Protector, Disc Brake UR FOR DPBSE, VRC1 art. 8JW-F5718-30-00
По запросу
34
Bolt, Flange art. 8JP-RA179-00-00
По запросу
35
Screw art. 8JP-RA244-00-00
По запросу
36
Rivet UN art. 8JP-RA526-00-00
По запросу
37
Reinforcement, Footrest 1 UR FOR DPBSE, VRC1 art. 8JW-F1926-30-00
По запросу
38
Protecter, Wire Harness art. 8JR-H2589-00-00
По запросу
39
Gusset UR FOR DPBSE, VRC1 art. 8JW-F1135-30-00
По запросу
40
Gusset UR FOR DPBSE, VRC1 art. 8JW-F1134-30-00
По запросу
41
Gusset UR FOR DPBSE, VRC1 art. 8JW-F1137-30-00
По запросу
42
Gusset UR FOR DPBSE, VRC1 art. 8JW-F1136-30-00
По запросу
43
Label 1 art. 8JP-F151A-10-00
По запросу
44
Bracket, Taillight UR FOR DPBSE,VRC1 art. 8JW-F117E-40-00
По запросу
45
Label, Warning 2 (English) art. 8JP-K7762-70-00
По запросу
46
Label, Warning 2 (French) art. 8JP-K7762-S0-00
По запросу
47
Protector, Frame 3 art. 8JP-F197C-00-00
По запросу
48
Protector, Frame art. 8JP-F197B-00-00
По запросу
49
Protector, Fuel Tank art. 8JP-F4141-00-00
По запросу
50
Protector, Frame art. 8JP-F1978-00-00
По запросу
51
Tool Kit art. 8JP-F8100-00-00
По запросу
