модель 2017 года
- Модель SIDEWINDER L TX
- Код модели SIDEWINDER L TX LE (SW10LLHR)

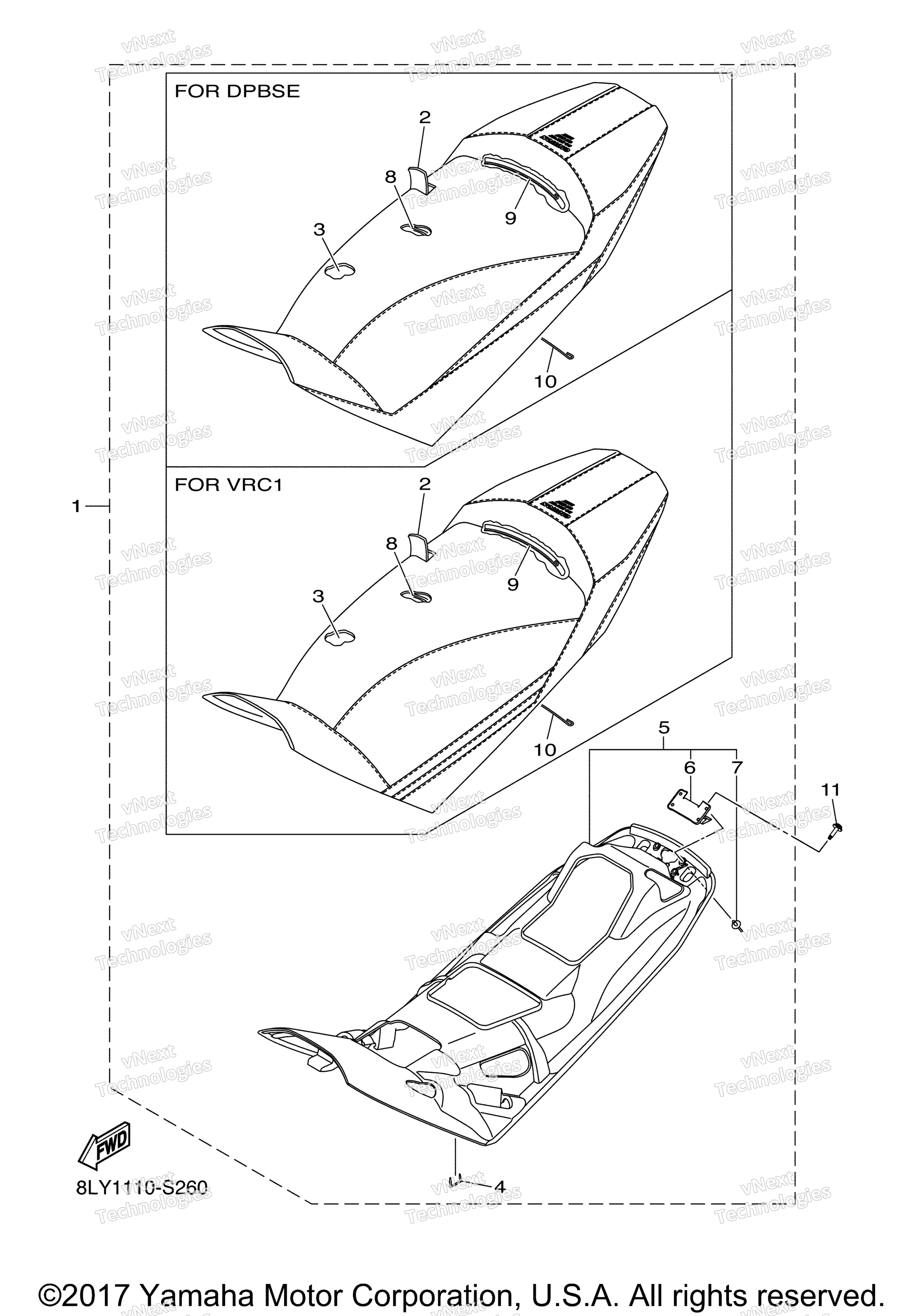

Схема сиденья для SIDEWINDER L TX LE (SW10LLHR)
Схема
Детали
Номер
Наименование детали
Цена
1
Single Seat Assy UR FOR DPBSE art. 8JP-F4710-90-00
По запросу
1
Single Seat Assy UR FOR VRC1 art. 8JP-F4710-A0-00
По запросу
2
. . Seat Cover Comp UR FOR VRC1 art. 8JP-F470F-A0-00
По запросу
2
. . Seat Cover Comp UR FOR DPBSE art. 8JP-F470F-90-00
По запросу
3
. .Cushion art. 8JP-F4713-00-00
По запросу
4
. .Staple UN art. 8JM-F473U-00-00
По запросу
5
. .Bottom Plate Comp art. 8KC-F470E-00-00
По запросу
6
. . ..Bracket, Seat Lever 1 art. 8JP-F475H-00-00
По запросу
7
. . Rivet, 14 art. 8JP-RA523-00-00
По запросу
8
. .Heater, Seat 1 art. 8JP-H2951-10-00
По запросу
9
. ..Wire art. 8JP-F473J-00-00
По запросу
10
. .Wire, 2 art. 8JP-F1664-00-00
По запросу
11
Screw, M6x18 art. 8JP-RA270-00-00
По запросу
