модель 2017 года
- Модель SIDEWINDER L TX
- Код модели SIDEWINDER L TX LE (SW10LLHR)

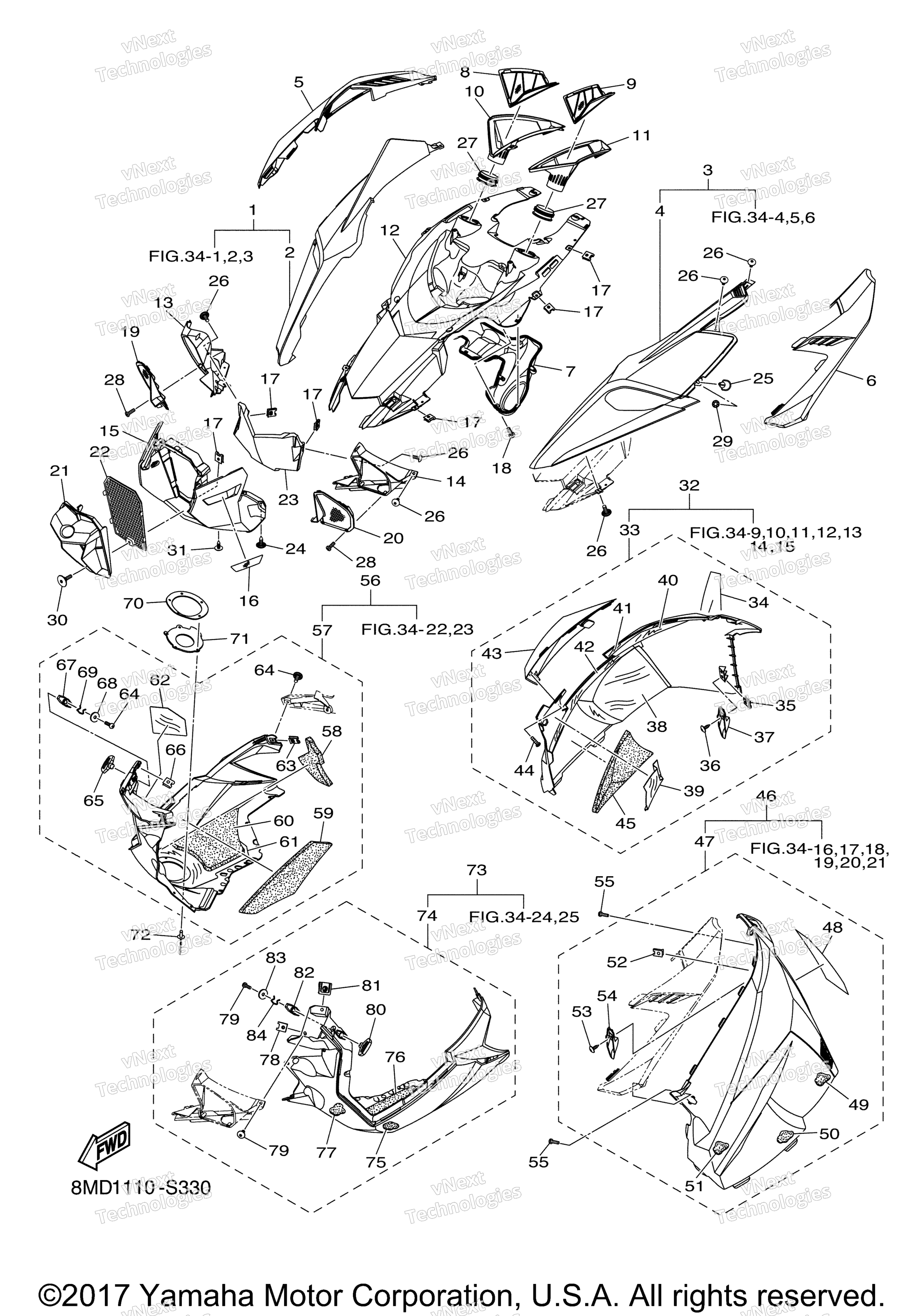

Схема обтекатель для SIDEWINDER L TX LE (SW10LLHR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood Assy 4 UR FOR VRC1 art. 8KC-K7122-20-00
По запросу
1
Hood Assy 4 UR FOR DPBSE art. 8KC-K7122-00-00
По запросу
2
. . Hood 2 UR FOR VRC1 art. 8KC-K7122-20-00
По запросу
2
. .Hood 2 UR FOR DPBSE art. 8KC-K7122-00-00
По запросу
3
Hood Assy 3 UR FOR DPBSE art. 8KC-K7121-00-00
По запросу
3
Hood Assy 3 UR FOR VRC1 art. 8KC-K7121-20-00
По запросу
4
. .Hood 1 UR FOR DPBSE art. 8KC-K7121-00-00
По запросу
4
. . Hood 1 UR FOR VRC1 art. 8KC-K7121-20-00
По запросу
5
Shroud UR FOR VRC1 art. 8KC-K7111-10-00
По запросу
5
Shroud UR FOR DPBSE art. 8KC-K7111-00-00
По запросу
6
Shroud 2 UR FOR DPBSE art. 8KC-K7112-00-00
По запросу
6
Shroud 2 UR FOR VRC1 art. 8KC-K7112-10-00
По запросу
7
Intake, Lower art. 8KC-K715B-00-00
По запросу
8
Screen, Intake Duct 2 art. 8KC-K715E-00-00
По запросу
9
Screen, Intake Duct 1 art. 8KC-K715D-00-00
По запросу
10
Duct, Intake 2 art. 8KC-K715G-00-00
По запросу
11
Duct, Intake 1 art. 8KC-K715F-00-00
По запросу
12
Intake, Upper art. 8KC-K715C-00-00
По запросу
13
Vent, Front 2 art. 8KC-K715J-00-00
По запросу
14
Vent, Front 1 art. 8KC-K715H-00-00
По запросу
15
Duct, Intake Front art. 8KC-K715K-00-00
По запросу
16
Tape, Reflector art. 8MY-H5133-00-00
По запросу
17
Nut, Clip 10 art. 8JP-RA352-00-00
По запросу
18
Screw, 13 art. 8JP-RA2A2-00-00
По запросу
19
Bezel, Vent 2 art. 8KC-K715M-00-00
По запросу
20
Bezel, Vent 1 art. 8KC-K715L-00-00
По запросу
21
Grille art. 8KC-K715N-00-00
По запросу
22
Guide 1 art. 8KC-K7123-00-00
По запросу
23
Shut, Intake art. 8KC-K715P-00-00
По запросу
24
Screw art. 8KC-RA290-00-00
По запросу
25
Pin, 2 art. 8JP-RAK02-00-00
от 1 130 ₽
26
Screw, Tapping 1/4-20X0.5 art. 8JP-RA202-00-00
По запросу
27
Seal, Intake art. 8KC-K715R-00-00
По запросу
28
..Screw, 4 art. 8KC-RA238-00-00
По запросу
29
Nut, 1 art. 8JP-RA345-00-00
от 1 130 ₽
30
Screw, 5 art. 8KC-RA239-00-00
По запросу
31
Screw, Tapping 10-16X1/2 art. 8JP-RA203-00-00
По запросу
32
Side Panel Comp.(R.H) UR FOR DPBSE art. 8KC-K8140-20-00
По запросу
32
Side Panel Comp. (R.H) UR FOR VRC1 art. 8KC-K810G-40-00
По запросу
33
. . Shell Side Panel Assy 2 UR FOR DPBSE art. 8KC-K8140-20-00
По запросу
33
. . Shell Side Panel Assy 2 UR FOR VRC1 art. 8KC-K8140-30-00
По запросу
34
. . ..Label, Warning 1 art. 8KC-K7761-70-00
По запросу
35
. . Nut, Clip 10 art. 8JP-RA352-00-00
По запросу
36
. . Screw art. 8KC-RA290-00-00
По запросу
37
. . ..Hook 2 art. 8KC-K715T-00-00
По запросу
38
. . ..Protector 2 art. 8KC-K7552-00-00
По запросу
39
. . ..Protector 1 art. 8KC-K7551-01-00
По запросу
40
. . ..Protector 3 art. 8KC-K7553-01-00
По запросу
41
. . ..Protector 4 art. 8KC-K7554-00-00
По запросу
42
. . ..Protector 5 art. 8KC-K7555-00-00
По запросу
43
. . ..Vent, Side 1 art. 8KC-K715U-00-00
По запросу
44
. . ..Screw, 4 art. 8KC-RA238-00-00
По запросу
45
. . ..Damper, Noise 18 art. 8KC-K7278-00-00
По запросу
46
Side Panel Comp. (L.H) UR FOR DPBSE art. 8KC-K8130-20-00
По запросу
46
Side Panel Comp. (L.H) UR FOR VRC1 art. 8KC-K810F-40-00
По запросу
47
. . Shell Side Panel Assy 1 UR FOR DPBSE art. 8KC-K8130-20-00
По запросу
47
. . Shell Side Panel Assy 1 UR FOR VRC1 art. 8KC-K8130-30-00
По запросу
48
. . ..Label, Warning 1 art. 8NJ-K7761-S0-00
По запросу
49
. . ..Damper, Noise 19 art. 8KC-K7279-00-00
По запросу
50
. . ..Damper, Noise 17 art. 8KC-K7277-00-00
По запросу
51
. . ..Damper, Noise 17 art. 8KC-K7277-10-00
По запросу
52
. . Nut, Clip 10 art. 8JP-RA352-00-00
По запросу
53
. . Screw art. 8KC-RA290-00-00
По запросу
54
. . ..Hook 1 art. 8KC-K715S-00-00
По запросу
55
..Screw, 4 art. 8KC-RA238-00-00
По запросу
56
Hood 2 UR FOR VRC1 art. 8LY-F1983-00-00
По запросу
56
Hood 2 UR FOR DPBSE art. 8LR-F1983-00-00
По запросу
57
. Hood 4 UR FOR DPBSE art. 8KC-F198H-00-00
По запросу
57
. . .Hood 4 UR FOR VRC1 art. 8LY-F198H-00-00
По запросу
58
. . ..Damper, Noise 16 art. 8KC-K7276-00-00
По запросу
59
. . ..Damper, Noise 15 art. 8KC-K7275-00-00
По запросу
60
. . ..Damper, Noise 14 art. 8KC-K7274-00-00
По запросу
61
. . ..Protector 6 art. 8KC-K7556-01-00
По запросу
62
. . ..Protector 7 art. 8KC-K7557-10-00
По запросу
63
. . Nut, Clip 10 art. 8JP-RA352-00-00
По запросу
64
. . ..Screw, 4 art. 8KC-RA238-00-00
По запросу
65
. . Knob art. 8KC-K7324-00-00
от 1 513 ₽
Аналог
1 513 ₽
Требуется 1 шт.
66
. . Nut, Clip 1/4 art. 8JP-RA350-00-00
от 1 130 ₽
67
. . Plate, Back Up 1 art. 8KC-K7153-00-00
По запросу
68
. . Washer art. 8JP-RA429-00-00
По запросу
69
. . Clip, 6 art. 8JP-RAC15-00-00
По запросу
70
Plate 1 art. 8KC-K8181-00-00
По запросу
71
Seal, Ext. 1 art. 8KC-G1138-00-00
По запросу
72
Rivet, 14 UN art. 8JP-RA523-00-00
По запросу
73
Hood 1 UR FOR DPBSE art. 8LR-F1982-00-00
По запросу
73
Hood 1 UR FOR VRC1 art. 8LY-F1982-00-00
По запросу
74
. Hood 3 UR FOR DPBSE art. 8KC-F197H-00-00
По запросу
74
. . .Hood 3 UR FOR VRC1 art. 8LY-F197H-00-00
По запросу
75
. . ..Damper, Noise 11 art. 8KC-K7271-00-00
По запросу
76
. . ..Damper, Noise 12 art. 8KC-K7272-00-00
По запросу
77
. . ..Damper, Noise 13 art. 8KC-K7273-00-00
По запросу
78
. . Nut, Clip 10 art. 8JP-RA352-00-00
По запросу
79
. . ..Screw, 4 art. 8KC-RA238-00-00
По запросу
80
. . Knob art. 8KC-K7324-00-00
от 1 513 ₽
Аналог
1 513 ₽
Требуется 1 шт.
81
. . Nut, Clip 1/4 art. 8JP-RA350-00-00
от 1 130 ₽
82
. . Plate, Back Up 1 art. 8KC-K7153-00-00
По запросу
83
. . Washer art. 8JP-RA429-00-00
По запросу
84
. . Clip, 6 art. 8JP-RAC15-00-00
По запросу
