модель 2017 года
- Модель SX VIPER XTX
- Код модели SXVIPER X TX SE (SR10XS41HL)

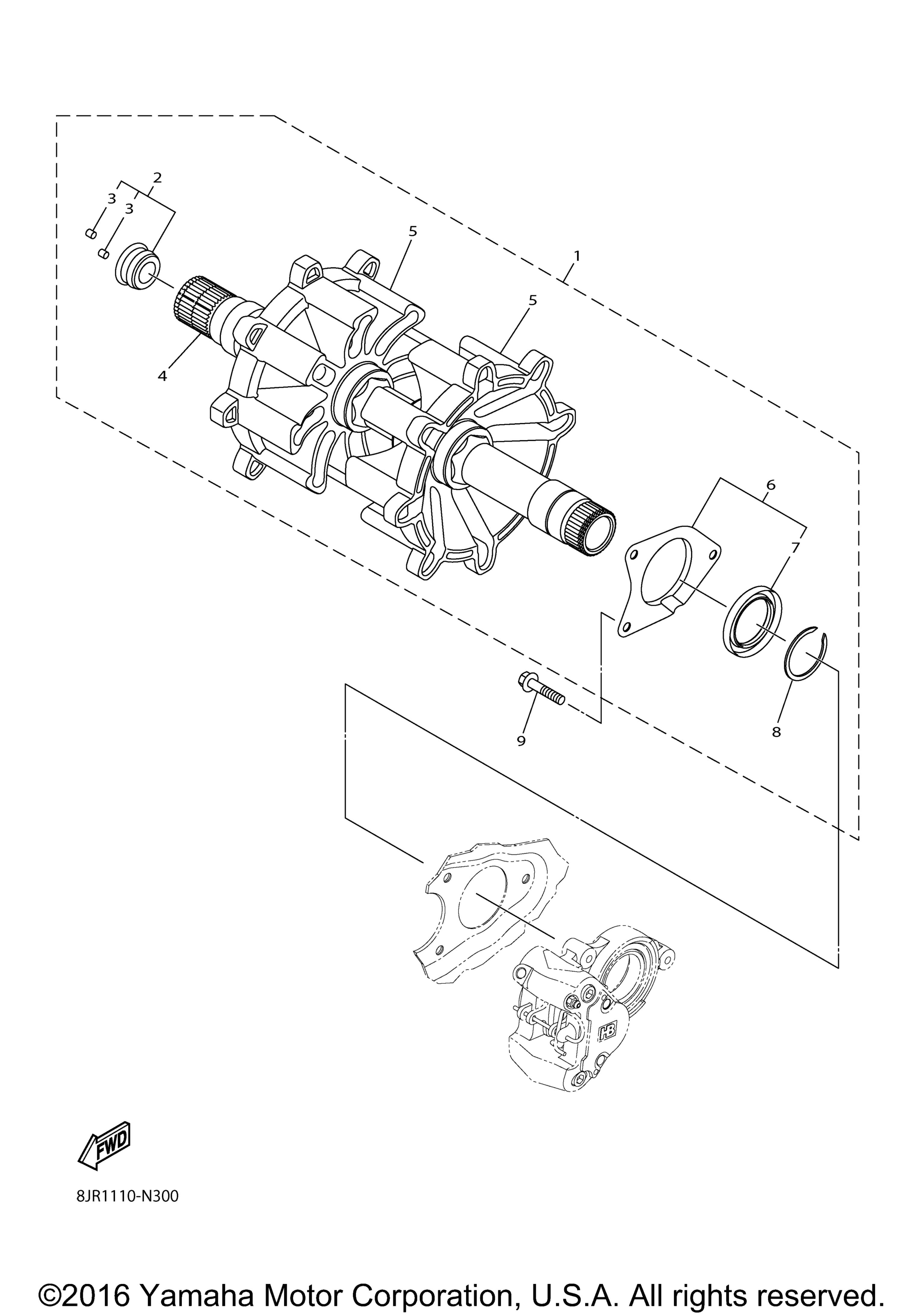

Схема track привод 1 для SXVIPER X TX SE (SR10XS41HL)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Axle Sub-Assy art. 8JR-G7501-00-00
По запросу
2
. .Sensor, Speed art. 8JP-H3755-00-00
По запросу
3
. . ..Magnet art. 8JP-H366M-00-00
По запросу
4
. .Axle, Front art. 8JP-G7511-10-00
По запросу
5
. .Wheel, Sprocket 1 art. 8JR-G7531-00-00
По запросу
6
. .Caliper Seal Kit art. 8JP-F5803-01-00
По запросу
7
. . ..Seal, Oil 45X65x8 art. 8JP-RAE02-10-00
По запросу
8
. .Circlip, Fs-0175 art. 8JP-RAH07-00-00
По запросу
9
Bolt, Flange M8x1.25X30 art. 8JP-RA189-00-00
По запросу
