модель 2017 года
- Модель SX VIPER XTX
- Код модели SXVIPER X TX SE (SR10XS41HL)

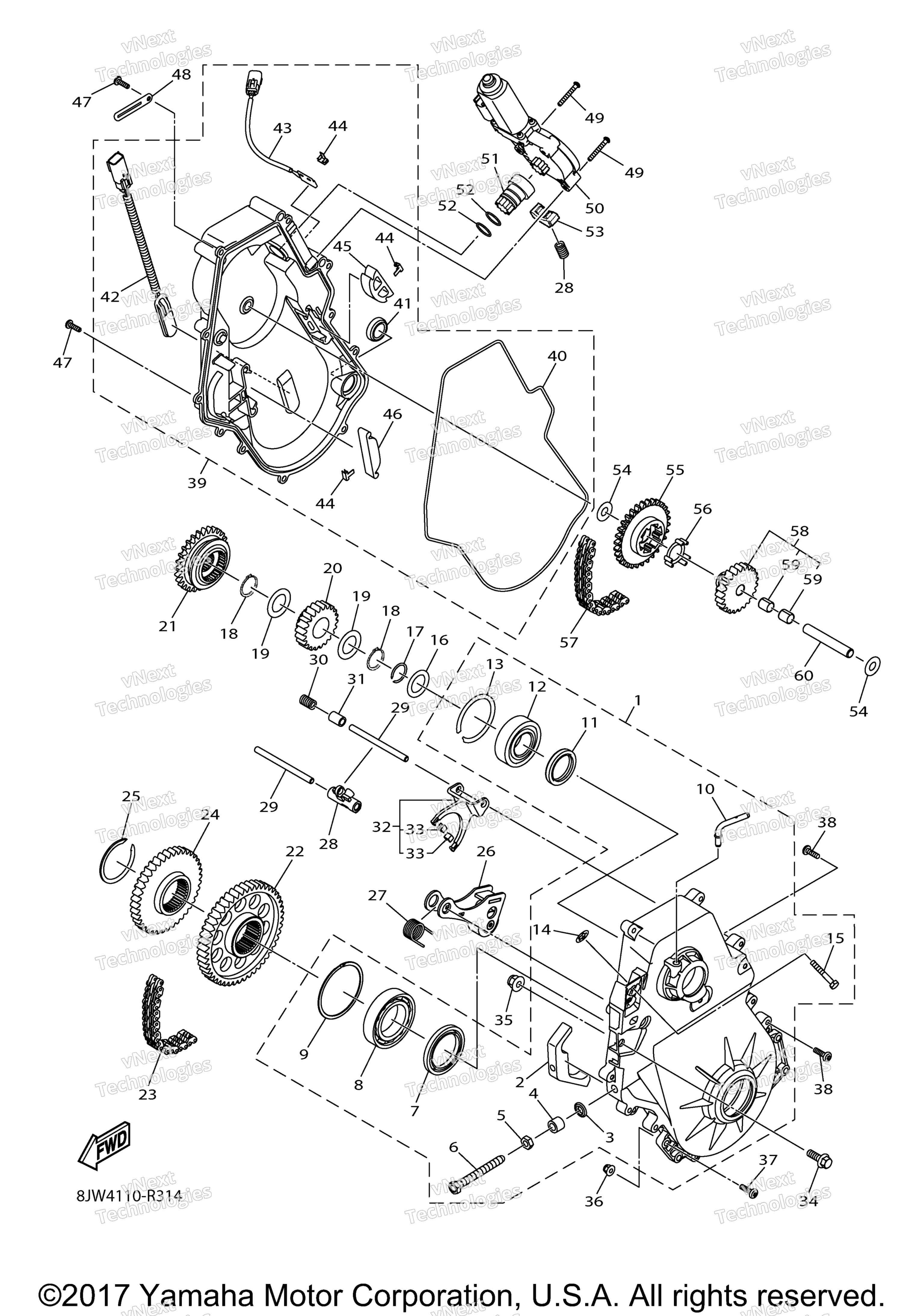

Схема track привод 2 для SXVIPER X TX SE (SR10XS41HL)
Схема
Детали
Номер
Наименование детали
Цена
1
Chain Case Assy art. 8JP-G754A-20-00
По запросу
2
. .Plate, Ratchet art. 8JP-G7516-00-00
По запросу
3
. Washer, Seal art. 90210-10004-00
По запросу
4
. .Collar, 4 art. 8JP-RA716-00-00
По запросу
5
. .Nut, Hex. 3/8-16 art. 8JP-RA366-00-00
По запросу
6
. .Bolt, Hex. 3/8-16X3.25 art. 8JP-RA1A8-00-00
По запросу
7
. .Seal, Oil 50X65x8 art. 8JP-RAE03-00-00
от 3 834 ₽
8
. .Bearing, 6009 art. 8JP-RAG05-00-00
от 3 834 ₽
9
. .Circlip, Eh-75 art. 8JP-RAH05-00-00
от 3 834 ₽
10
. .Breather art. 8JP-G7586-00-00
По запросу
11
. .Seal, Oil 35X47x7 art. 8JP-RAE01-00-00
от 4 319 ₽
12
. .Bearing, 6206 art. 8JP-RAG07-10-00
от 732 ₽
13
. .Circlip, Fh-062 art. 8JP-RAH06-00-00
По запросу
14
. Nut, 1/4 art. 8JP-RA347-00-00
По запросу
15
. Bolt, Hex. M6x1.0X40 art. 8JP-RA1A9-00-00
По запросу
16
Washer, 3 UN art. 8JP-RA434-00-00
По запросу
17
Circlip, 5 art. 8JP-RAC04-00-00
По запросу
18
Circlip, 5 art. 8JP-RAH11-00-00
По запросу
19
Washer, 1.00X1.562X0.062 art. 8JP-RA440-00-00
По запросу
20
Drive Sprocket Assy. (21T) art. 8JP-E769A-10-00
По запросу
21
Шестерня КПП Yamaha art. 8JP-E7143-00-00
По запросу
22
Sprocket, Chain Driven (41T) art. 8JP-G7587-10-00
По запросу
23
Chain, Bwa 13 (86L) art. 8JP-RAM01-20-00
По запросу
24
Circlip, 4 art. 8JP-RAC03-00-00
По запросу
24
Sprocket, Chain Driven (40T) art. 8JP-G7548-00-00
По запросу
26
Holder art. 8JP-G7613-02-00
По запросу
27
Spring, 1 art. 8JP-RAD12-00-00
По запросу
28
Arm, Shift art. 8JP-E8112-00-00
По запросу
29
Shaft, Shift art. 8JP-E8125-00-00
По запросу
30
Spring, 2 art. 8JP-RAD13-00-00
По запросу
31
Bush, 2 art. 8JP-RA803-00-00
По запросу
32
Вилка КПП Yamaha art. 8JP-E8501-00-00
По запросу
33
Накладка вилки КПП Yamaha art. 8JP-G7614-00-00
По запросу
34
Bolt, Flange M8x1.25X20 art. 8JP-RA185-00-00
По запросу
35
Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
36
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
37
Screw, M6x1.0X30 art. 8JP-RA266-00-00
По запросу
38
Screw, Tapping M6x2.0X24 art. 8JP-RA283-00-00
По запросу
39
Housing Cap Assy art. 8JP-G754B-10-00
По запросу
40
. Ring, Housing art. 8JP-G7558-02-00
от 1 211 ₽
Аналог
1 211 ₽
Требуется 1 шт.
41
. .Gauge, Level art. 8JP-E5361-00-00
По запросу
42
. .Sensor, Speed art. 8JP-H5985-00-00
от 5 078 ₽
43
. .Sensor, Gear Position art. 8JP-H5899-00-00
По запросу
44
. .Clip, 3 art. 8JP-RAC12-00-00
По запросу
45
. .Guide, Chain 2 art. 8JP-E7468-00-00
По запросу
46
. .Guide, Chain 1 art. 8JP-E7467-00-00
По запросу
47
Screw, M6x1.0X25 art. 8JP-RA262-00-00
По запросу
48
Clamp, 20 UN art. 8JP-RAB22-00-00
По запросу
49
Screw, M5x0.8X35 art. 8JP-RA247-10-00
По запросу
50
Servo Motor Comp art. 8JP-G616A-20-00
По запросу
51
Adapter art. 8JP-E7848-10-00
По запросу
52
Кольцо уплотнительное Yamaha art. 8JP-RAF04-00-00
от 168 ₽
53
Bracket art. 8JP-E8128-00-00
По запросу
54
Washer, 12X26x1 art. 8JP-RA444-00-00
По запросу
55
Sprocket, Drive (30T) art. 8JP-E7692-00-00
По запросу
56
Damper, Rubber art. 8JP-E8615-00-00
По запросу
57
Chain, Rex 11 art. 8JP-RAM02-00-00
По запросу
58
Reverse Wheel Assy art. 8JP-E724A-00-00
По запросу
59
. .Bush, 12 art. 8JP-RA809-00-00
По запросу
60
Shaft 1 art. 8JP-E761A-00-00
По запросу
