модель 2018 года
- Модель SRX 120
- Код модели SRX 120 (SRX1NJW)

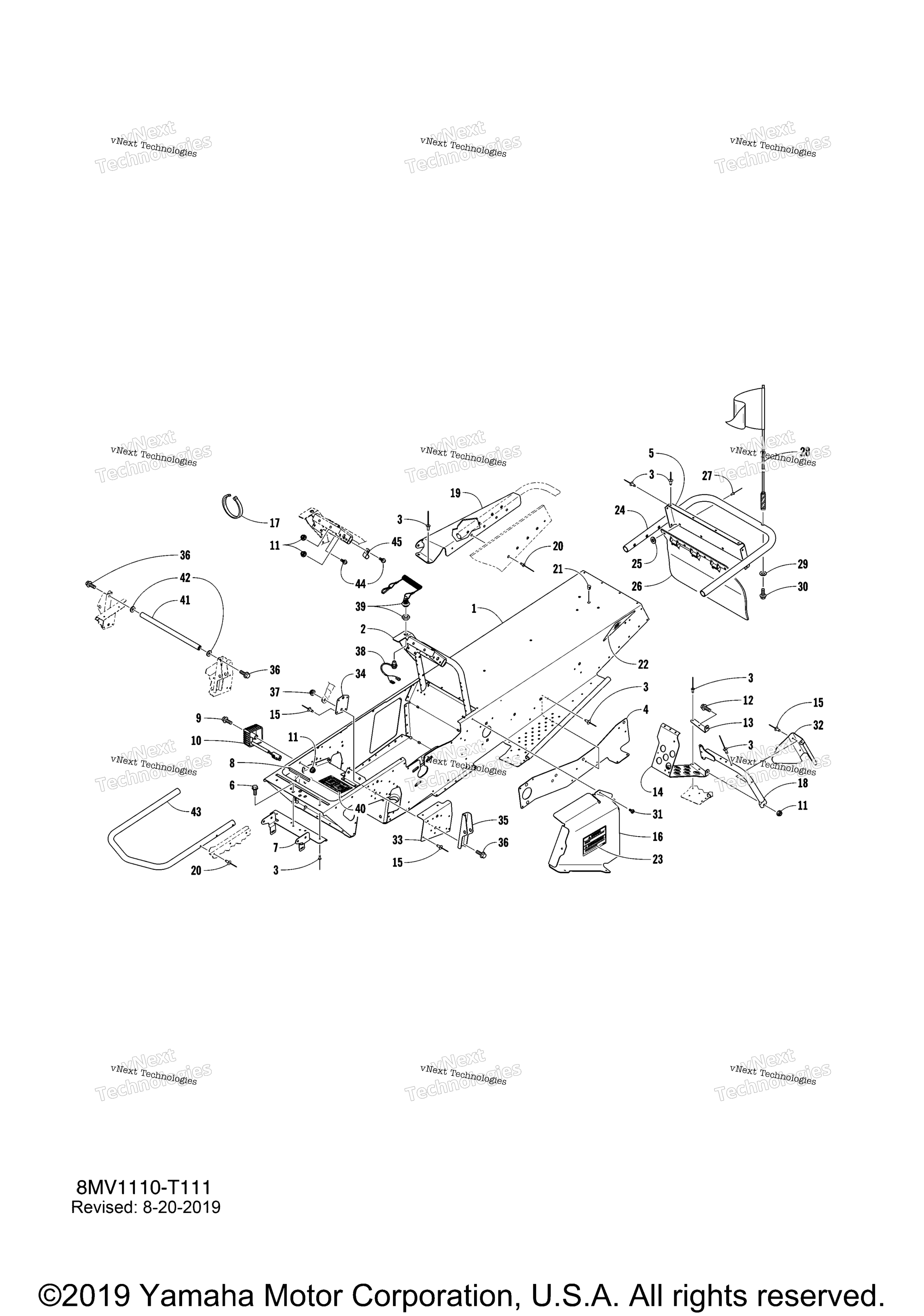

Схема рамы для SRX 120 (SRX1NJW)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 8MV-F1910-00-00
По запросу
2
. .Bulkhead art. 8MV-F191A-00-00
По запросу
3
. .Rivet, 5 UN art. 8JP-RA514-00-00
По запросу
4
. .Bracket, Main Track 1 RH art. 8JM-F1943-00-00
По запросу
4
. .Bracket, Main Track 2 LH art. 8JM-F1953-00-00
По запросу
5
Reineforcement, Frame Rear 1 art. 8MV-F1923-10-00
По запросу
6
.Screw, Tapping art. 8JM-RA202-00-00
По запросу
7
.Frame, Front End art. 8ML-F191D-00-00
По запросу
8
Trim (3 Feet) UN art. 8JP-F15B3-00-00
По запросу
9
Bolt, Flange art. 8JM-RA138-00-00
По запросу
10
Voltage Regulator Assy art. 8JM-H1910-00-00
По запросу
11
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
12
Bolt, Flange art. 8JM-RA106-00-00
По запросу
13
Reineforcement, Frame Rear 1 LH art. 8JM-F1921-00-00
По запросу
13
Reinforcement, Frame Front 2 RH art. 8JM-F1931-00-00
По запросу
14
Footrest 1 LH art. 8JM-F7411-00-00
По запросу
14
Footrest 2 RH art. 8JM-F7421-00-00
По запросу
15
.Rivet, 6 art. 8JP-RA515-00-00
По запросу
16
Cover, Pump Gear art. 8JM-E3327-00-00
По запросу
17
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
18
Reinforcement, Frame RH art. 8JM-F192E-00-00
По запросу
18
Reinforcement, Frame Side LH art. 8JM-F1929-00-00
По запросу
19
Bumper, Rear 4 RH art. 8JM-K7544-00-00
По запросу
19
Bumper, Rear 3 LH art. 8JM-K7543-00-00
По запросу
20
.Rivet, 9 art. 8JP-RA518-00-00
По запросу
21
Plug, 2 art. 8JM-RA601-00-00
По запросу
22
Label 1 art. 8JP-F151A-10-00
По запросу
23
Label, Warning 2 art. 8JM-K7762-00-00
По запросу
24
Bumper, Rear 1 art. 8JM-K7541-00-00
По запросу
25
Washer, Plain art. 8JM-RA411-00-00
По запросу
26
Flap art. 8JM-K7595-00-00
По запросу
27
Rivet, 10 art. 8JP-RA519-00-00
По запросу
28
Flag Assy art. 8JM-RAY04-01-00
По запросу
29
Washer, Plain art. 8JM-RA403-00-00
По запросу
30
Bolt, Flange art. 8JM-RA104-00-00
По запросу
31
Screw, Tapping art. 8JM-RA203-00-00
По запросу
32
Cover 1 LH art. 8MV-F198F-00-00
По запросу
32
Cover 2 RH art. 8MV-F198G-00-00
По запросу
33
Bracket 4 RH art. 8MV-F196G-00-00
По запросу
33
Bracket 3 LH art. 8MV-F196F-00-00
По запросу
34
.Plate 1 art. 8MV-F191B-00-00
По запросу
35
Holder, Absorber art. 8MV-F376J-00-00
По запросу
36
Bolt, Flange art. 8JM-RA117-00-00
По запросу
37
Nut, Self-Locking art. 8JM-RA303-00-00
По запросу
38
.Cap, Switch art. 8JM-H2552-00-00
По запросу
39
Stop Switch Assy art. 8JM-H2550-00-00
По запросу
40
Label, Caution art. 8MV-E417F-00-00
По запросу
41
Shaft 1 art. 8JM-G7465-00-00
По запросу
42
Washer, 9 art. 8MV-RA466-00-00
По запросу
43
Bumper, Front 1 art. 8MV-K7511-00-00
По запросу
44
Bolt, Flange art. 8MV-RA106-00-00
По запросу
45
Clamp, 2 art. 8JM-RAB01-10-00
По запросу
