модель 2018 года
- Модель SRX 120
- Код модели SRX 120 (SRX1NJW)

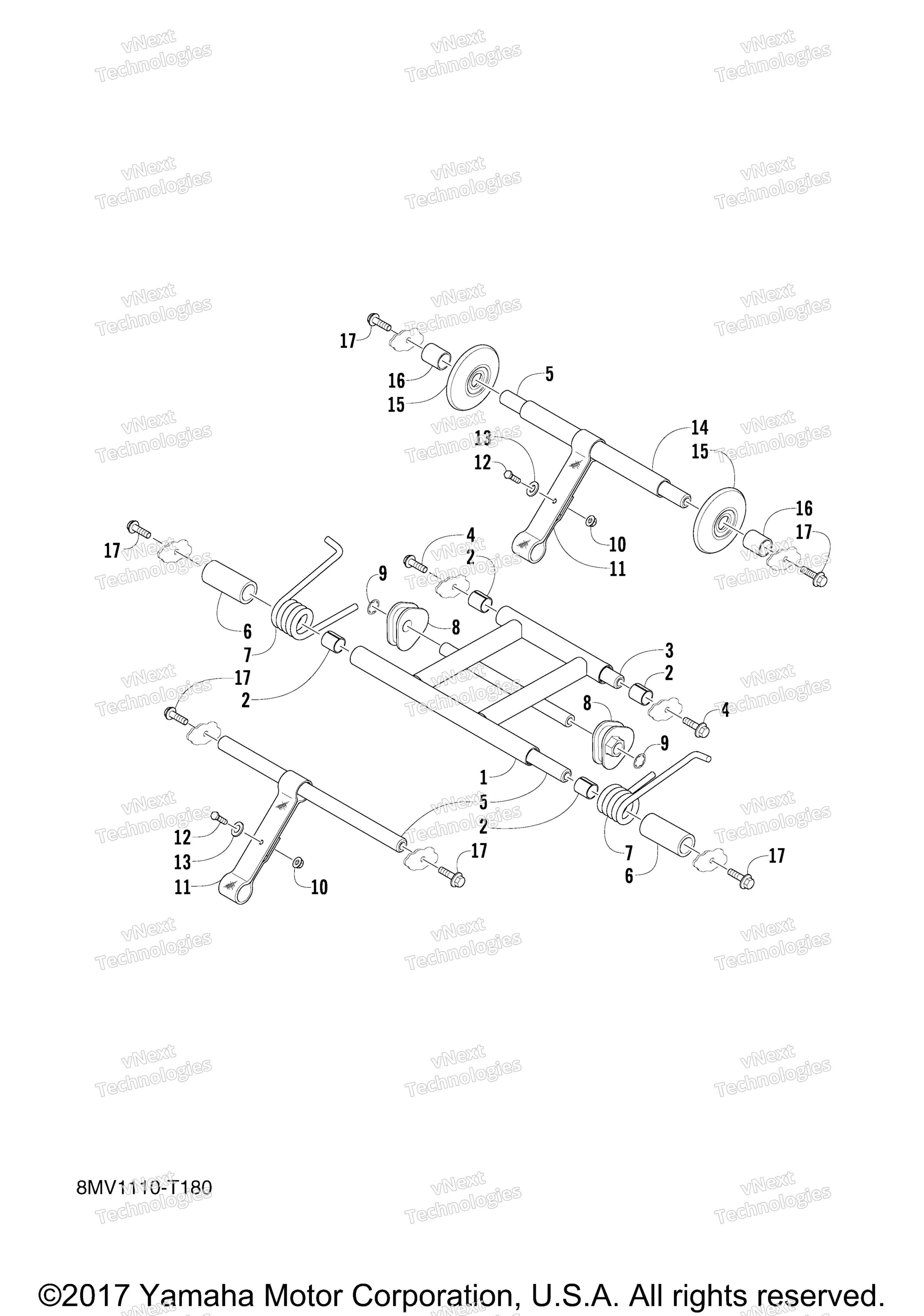

Схема track подвеска 2 для SRX 120 (SRX1NJW)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Pivot 1 art. 8JM-G7331-00-00
По запросу
2
. .Bush art. 8JM-RA801-00-00
По запросу
3
Shaft 4 art. 8JM-G7486-00-00
По запросу
4
Bolt, Flange art. 8JM-RA116-00-00
По запросу
5
Shaft 1 art. 8JM-G7465-00-00
По запросу
6
Collar art. 8JM-RA705-10-00
По запросу
7
Spring, Rear 2 RH art. 8JM-G7474-00-00
По запросу
7
Spring, Rear 1 LH art. 8JM-G7473-00-00
По запросу
8
Hook 3 RH art. 8JM-G7448-00-00
По запросу
8
Hook 2 LH art. 8JM-G7447-00-00
По запросу
9
Nut art. 8JM-RA315-00-00
По запросу
10
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
11
Stopper 1 art. 8JM-G7495-00-00
По запросу
12
Bolt, Hexagon 1/4-20X1 art. 8JM-RA120-00-00
По запросу
13
Washer, Plain art. 8JM-RA400-00-00
По запросу
14
Collar art. 8JM-RA708-00-00
По запросу
15
Suspension Wheel Assy art. 8JM-G7310-00-00
По запросу
16
Collar art. 8JM-RA709-00-00
По запросу
17
Bolt, Flange art. 8JM-RA117-00-00
По запросу
