модель 2019 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NEKO)

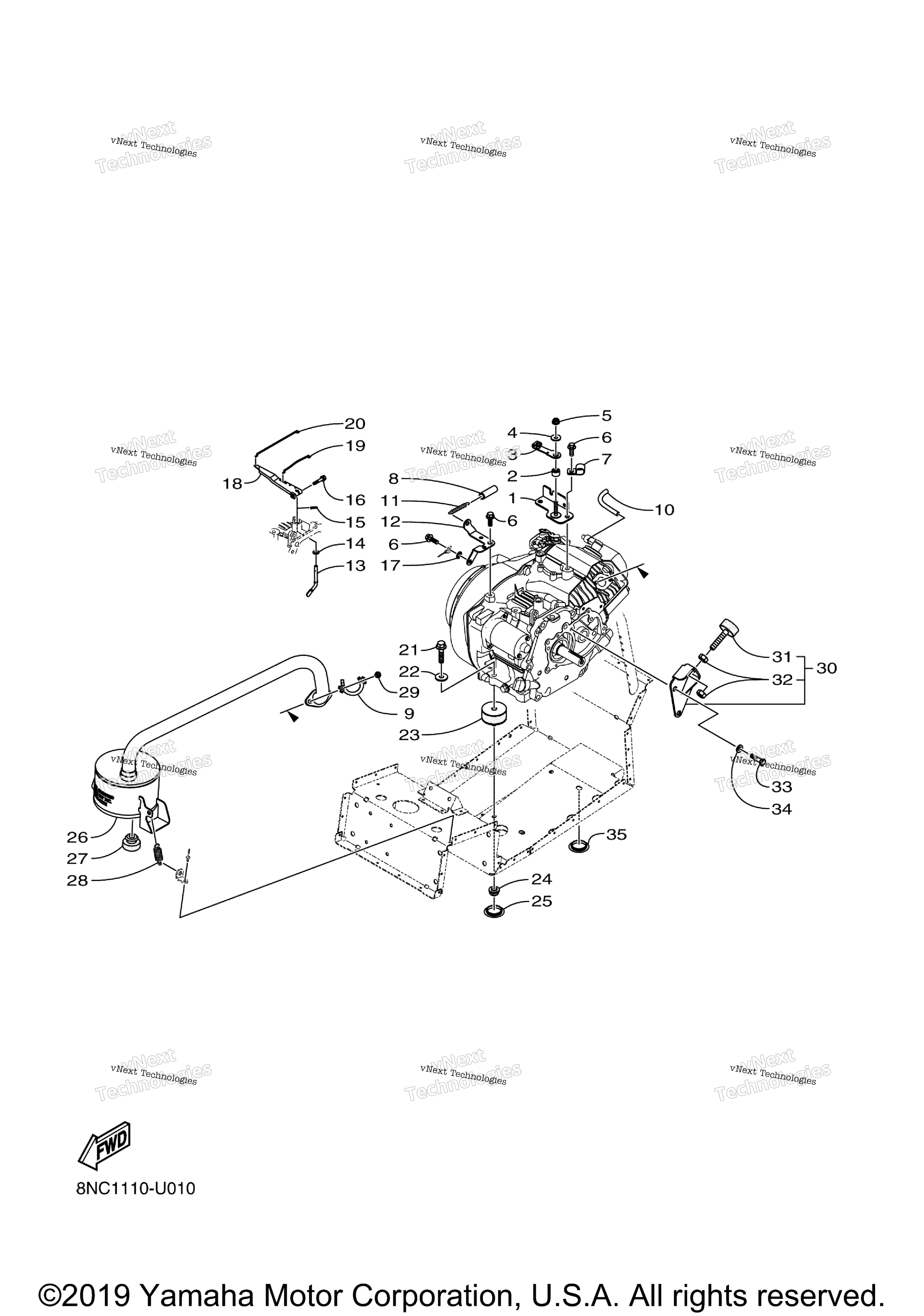

Схема двигателя Assembly для SNOSCOOT ES (SXR2NEKO)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Throttle art. 8ML-E3733-00-00
По запросу
2
Spacer art. 8JM-E3576-00-00
По запросу
3
Lever, Throttle art. 8ML-E3726-00-00
По запросу
4
Washer, Plain art. 8JM-RA400-00-00
По запросу
5
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
6
Bolt, Flange art. 8JM-RA100-00-00
По запросу
7
Clamp, 3 art. 8ML-RAB05-00-00
По запросу
8
Hose 1 art. 8ML-E243A-00-00
По запросу
9
Washer art. 7DH-E4616-00-00
По запросу
10
Hose art. 90445-13809-00
По запросу
11
Spring, Tension 2 art. 8ML-RAD03-00-00
По запросу
12
Bracket, Engine 1 art. 8ML-E1011-00-00
По запросу
13
Fork, Governor art. 7CN-E1922-00-00
По запросу
14
Шайба Yamaha art. 92990-06200-00
от 473 ₽
15
Clip art. 90468-18008-00
от 160 ₽
Аналог
Стопор механизма дроссельной заслонки для Yamaha, Skipper
art. SK90468-18008
160 ₽
Требуется 1 шт.
16
Bolt, With Washer art. 97522-06530-00
По запросу
17
Washer, Toothed Lock art. 8JM-RA407-00-00
По запросу
18
Arm, Governor art. 7CN-E1924-40-00
По запросу
19
Rod, Link art. 8ML-E1928-00-00
По запросу
20
Rod, Link art. 7CN-E1928-00-00
По запросу
21
Bolt, Flange art. 8JP-RA188-00-00
По запросу
22
Washer, Plain art. 8JM-RA403-00-00
По запросу
23
Damper, Rubber 1 art. 8ML-F1485-00-00
По запросу
24
Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
25
Plug,3 art. 8JM-RA602-00-00
По запросу
26
Silencer Assy art. 8ML-E4750-00-00
По запросу
27
Grommet art. 8JP-E5357-00-00
По запросу
28
Spring, Tension 3 art. 8JM-RAD04-00-00
По запросу
29
Гайка Yamaha art. 95617-06100-00
от 368 ₽
30
Damper 2 art. 8ML-F1486-00-00
По запросу
31
. .Damper Sub Assy art. 8ML-F2201-00-00
По запросу
32
. .Nut, Hexagon art. 8JP-RA369-00-00
По запросу
33
Bolt, Hexagon art. 8ML-RA105-00-00
По запросу
34
Washer, Plain art. 8ML-RA403-00-00
По запросу
35
Plug art. 8ML-F2417-00-00
По запросу
