модель 2019 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NEKO)

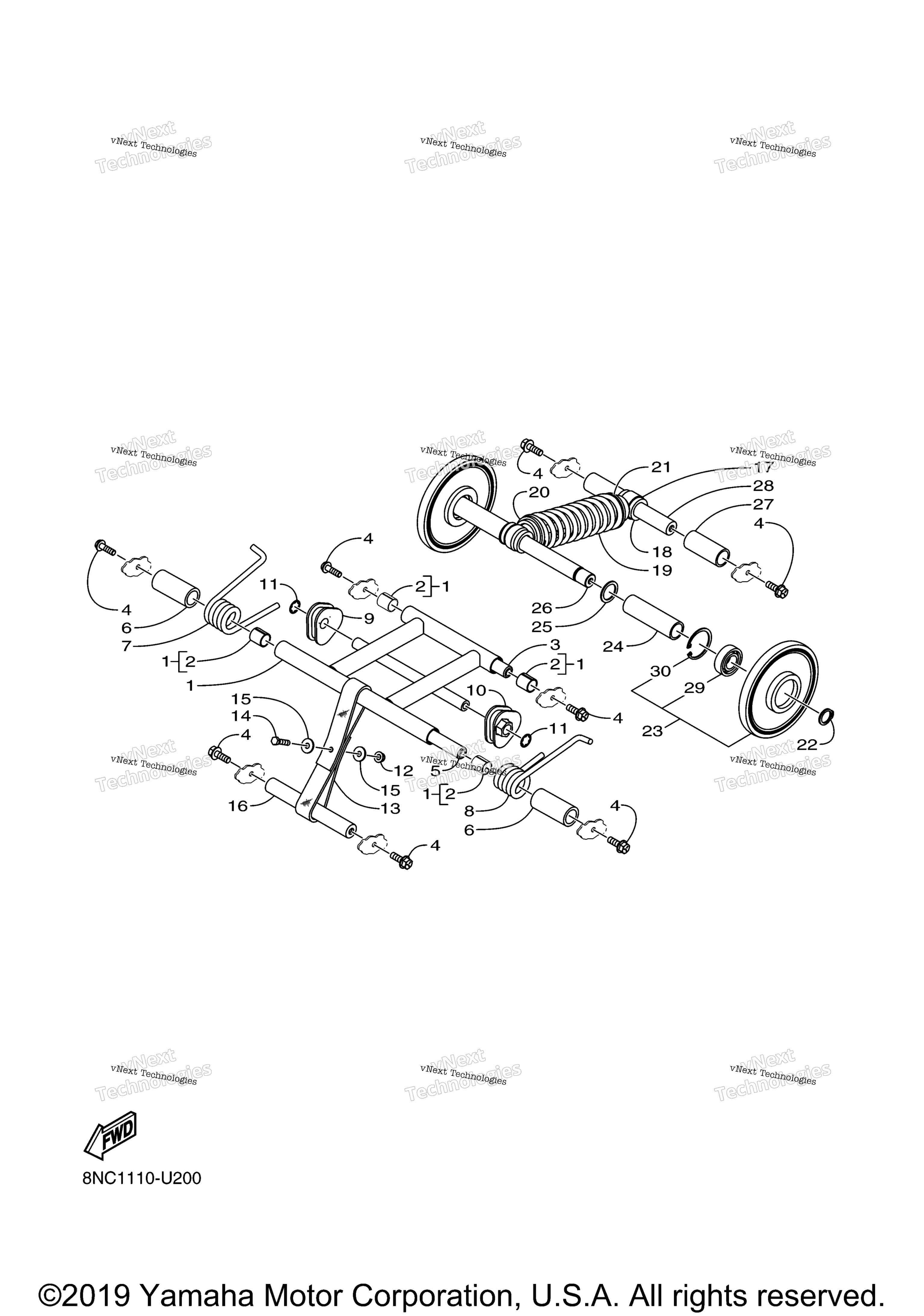

Схема track подвеска 2 для SNOSCOOT ES (SXR2NEKO)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Pivot 1 art. 8JM-G7331-00-00
По запросу
2
. .Bush art. 8JM-RA801-00-00
По запросу
3
Shaft 4 art. 8JM-G7486-00-00
По запросу
4
Bolt, Flange art. 8JM-RA116-00-00
По запросу
5
Shaft 1 art. 8JM-G7465-00-00
По запросу
6
Collar art. 8JM-RA705-10-00
По запросу
7
Spring, Rear 2 art. 8ML-G7474-00-00
По запросу
8
Spring, Rear 1 art. 8ML-G7473-00-00
По запросу
9
Hook 3 art. 8JM-G7448-00-00
По запросу
10
Hook 2 art. 8JM-G7447-00-00
По запросу
11
Nut art. 8JM-RA315-00-00
По запросу
12
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
13
Stopper 1 art. 8ML-G7495-00-00
По запросу
14
Bolt, Hexagon art. 8JM-RA115-10-00
По запросу
15
Washer, Plain art. 8JM-RA400-00-00
По запросу
16
Shaft 2 art. 8ML-G7475-00-00
По запросу
17
Shock Absorber art. 8ML-G7480-00-00
По запросу
18
Bush art. 8ML-G7538-00-00
По запросу
19
Spring Assy 1 art. 8JM-F3760-00-00
По запросу
20
Seat, Spring 1 art. 8JM-F3768-00-00
По запросу
21
Seat, Spring 2 art. 8JM-F3777-00-00
По запросу
22
Circlip, 2 art. 8ML-RAH04-00-00
По запросу
23
Suspension Wheel Assy art. 8JR-G7310-20-00
По запросу
24
Collar art. 8ML-RA708-00-00
По запросу
25
Washer art. 8JP-RA437-00-00
По запросу
26
Shaft 1 art. 8ML-G7465-00-00
По запросу
27
Collar art. 8ML-RA709-00-00
По запросу
28
Shaft 4 art. 8ML-G7486-00-00
По запросу
29
. .Bearing, 2 IN 23 art. 8JM-RAY03-00-00
По запросу
30
. .Circlip, 2 IN 23 art. 8JM-RAH01-00-00
По запросу
