модель 2021 года
- Модель SIDEWINDER S RX
- Код модели SIDEWINDER SRX LE (SW1NSRLML)

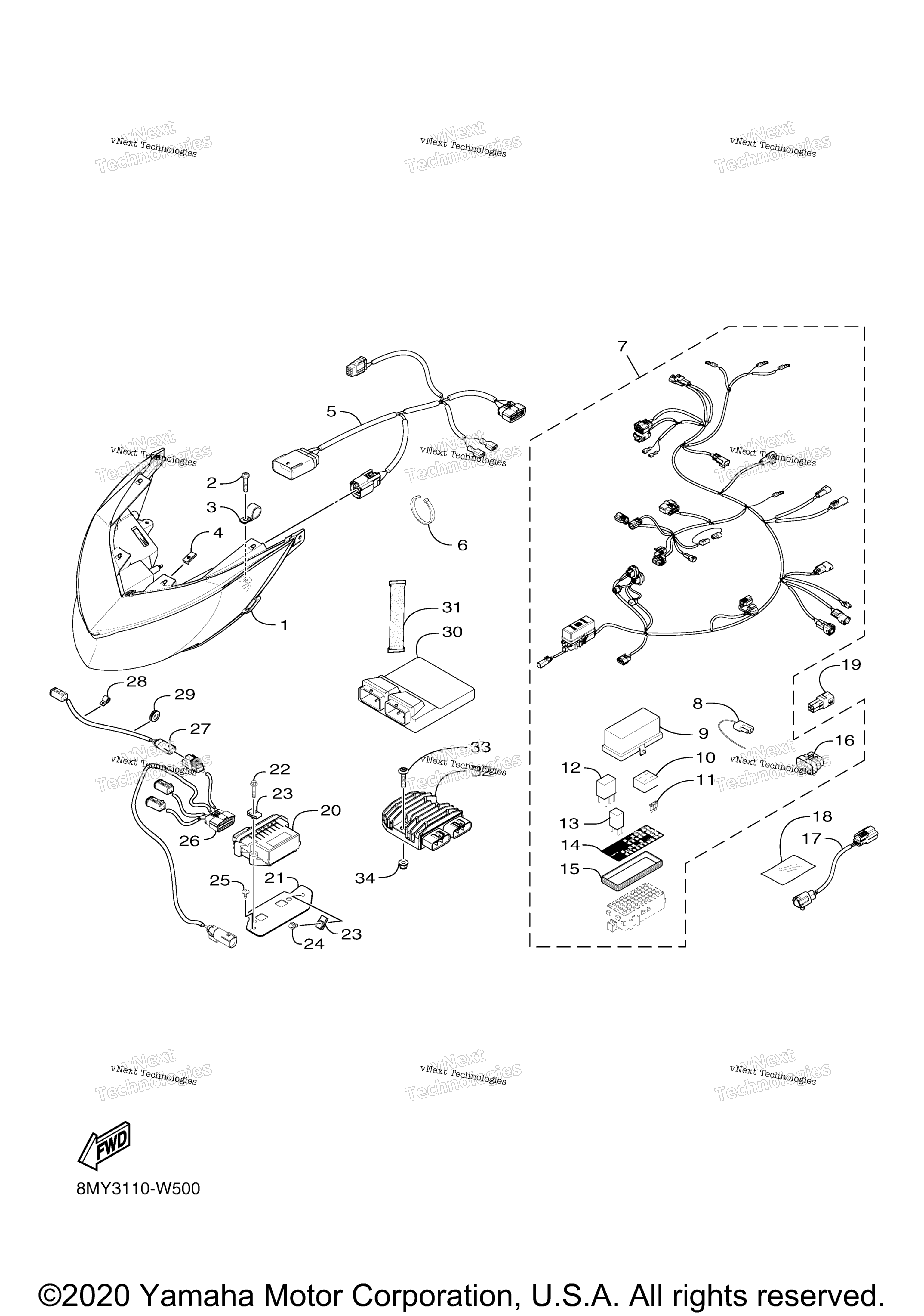

Схема электрооборудования 1 для SIDEWINDER SRX LE (SW1NSRLML)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Unit Assy art. 8KC-H4310-00-00
По запросу
2
Screw, Tapping art. 8JP-RA284-00-00
По запросу
3
Clamp, 17 art. 8JP-RAB19-00-00
По запросу
4
Nut, Spring art. 8JP-RA355-00-00
По запросу
5
Wire Harness art. 8KC-H2105-00-00
По запросу
6
Clamp, 2 (8 Inch) UR UN art. 8JM-RAB01-00-00
По запросу
6
Clamp, 1 (4-Inch) UR UN art. 8JP-RAB03-00-00
По запросу
6
Clamp, 2 (11.5 Inch) UR UN art. 8JP-RAB04-00-00
По запросу
7
Wire Harness Assy art. 8NN-H2590-00-00
По запросу
8
. .Anchor, Cable 1 art. 8JP-G8352-00-00
По запросу
9
. .Cover, Fuse Box art. 8JP-H2172-00-00
По запросу
10
. .Holder, Fuse art. 8JP-H2152-00-00
По запросу
11
. .Fuse (30A) UR art. 8JP-H2151-30-00
По запросу
11
. .Fuse (15A) UR art. 8JP-H2151-00-00
По запросу
11
. .Fuse (20A) UR art. 8JP-H2151-10-00
По запросу
11
. .Fuse (25A) UR art. 8JP-H2151-20-00
По запросу
12
. .Relay 1 art. 8MS-H2185-00-00
По запросу
13
. .Relay 2 art. 8MS-H2189-00-00
По запросу
14
. .Decal 1 art. 8KC-R2391-00-00
По запросу
15
. .Gasket, Hole Cover art. 8JP-H1365-00-00
По запросу
16
. .Cover, Connecter art. 8JP-H1662-10-00
По запросу
17
Extension, Wire Harness art. 8JR-H2586-00-00
По запросу
18
Shield, Heat UN art. 8JM-F199H-00-00
По запросу
19
Cover, Connecter art. 8JP-H1662-20-00
По запросу
20
Controller Assy art. 8NG-H6100-01-00
По запросу
21
Plate, Controller art. 8MY-H6141-00-00
По запросу
22
Bolt, Flange art. 8JP-RA183-00-00
По запросу
23
Nut, Spring art. 8JP-RA354-00-00
По запросу
24
Bolt, Flange art. 8JP-RA100-00-00
По запросу
25
Screw art. 8KC-RA290-00-00
По запросу
26
Wire Harness art. 8MY-H2105-00-00
По запросу
27
Wire, Sub Lead art. 8MY-H2509-10-00
По запросу
28
Clamp, 23 art. 8JP-RAB25-00-00
По запросу
29
Grommet art. 8MY-G8176-00-00
По запросу
30
Engine Control Unit Assy art. 8NG-H591A-00-00
По запросу
31
Band, Battery art. 2T4-82131-00-00
По запросу
32
Rectifier & Regulator Assy art. 8JP-H1960-00-00
от 35 333 ₽
33
Screw art. 8JP-RA264-00-00
По запросу
34
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
Другие схемы модели
Электрооборудование 1
