модель 2021 года
- Модель SIDEWINDER S RX
- Код модели SIDEWINDER SRX LE (SW1NSRLML)

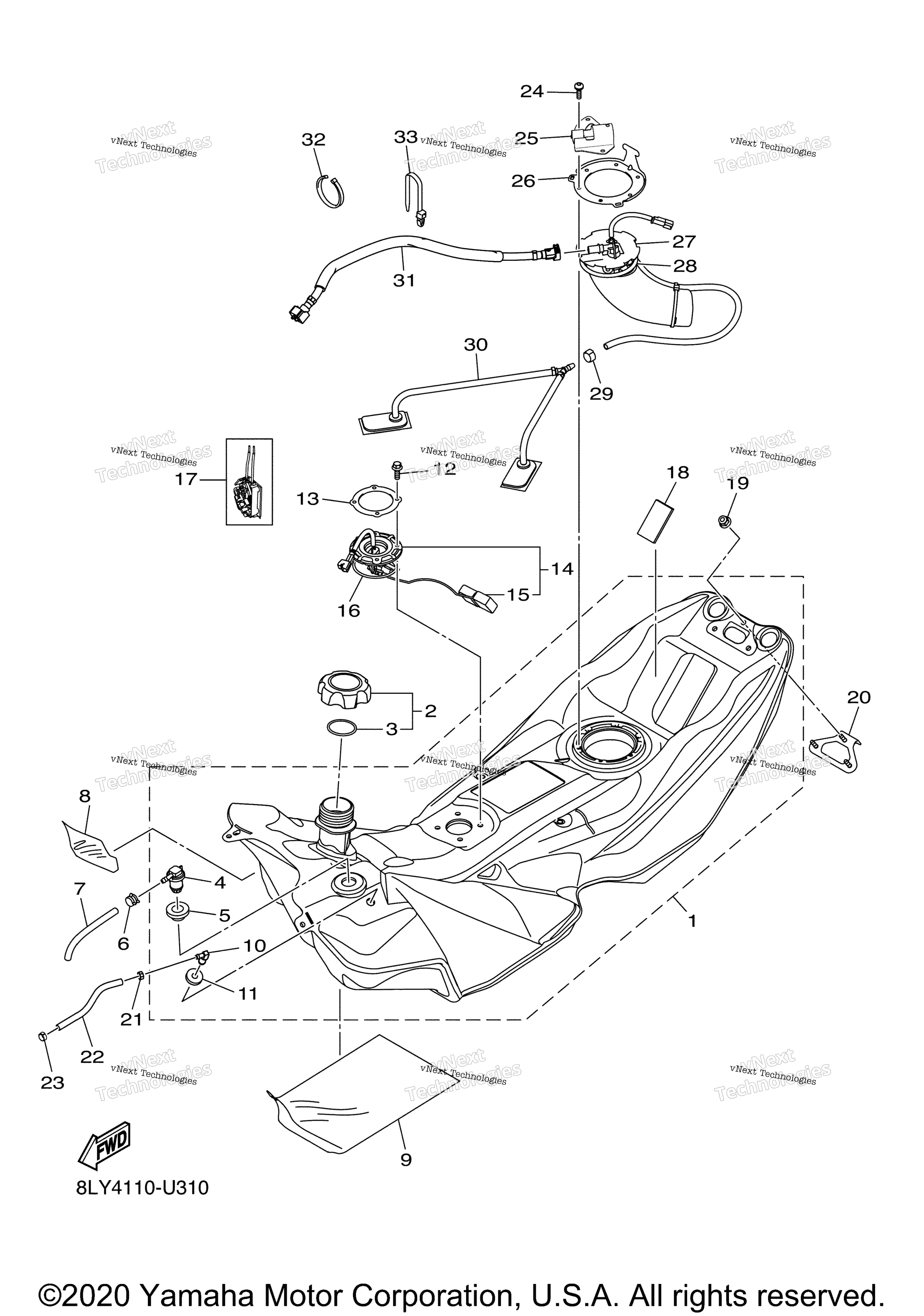

Схема топливного бака для SIDEWINDER SRX LE (SW1NSRLML)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Assy art. 8KC-F4100-10-00
По запросу
2
Cap Assy art. 8KC-F4610-00-00
По запросу
3
. ..Gasket, Cap 1 art. 8JM-F4641-00-00
По запросу
4
. .Valve, Check 1 IN 1 art. 8JP-F4362-10-00
По запросу
5
. .Grommet IN 1 art. 8JP-E5366-10-00
По запросу
6
Clamp, 10 art. 8JP-RAB12-00-00
По запросу
7
Hose, 3 (50 Feet) UN art. 8JP-RA907-00-00
По запросу
8
Insulator, Fuel Tank 1 art. 8JP-F416F-01-00
По запросу
9
Protector 1 art. 8JP-F476U-01-00
По запросу
10
. .Pipe, Joint 1 IN 1 art. 8KC-F4376-10-00
По запросу
11
. .Grommet IN 1 art. 8JP-E5367-00-00
По запросу
12
Bolt, Flange art. 8JP-RA178-00-00
По запросу
13
Plate, Retainer art. 8JP-K8166-00-00
По запросу
14
Sender Unit Assy, Fuel Meter art. 8JP-H5752-00-00
По запросу
15
. .Float art. 8JP-H369N-00-00
По запросу
16
O-Ring art. 8JP-RAF10-00-00
По запросу
17
Sender Assy art. 8LN-H5701-00-00
По запросу
18
Pad, Battery art. 8JP-H2121-00-00
По запросу
19
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
20
Brackt, Tank Fitting art. 8JP-F134U-00-00
По запросу
21
Clip, 3 art. 8JM-RAC02-00-00
По запросу
22
Hose, 13 (25 Feet) UN art. 8JM-RA902-10-00
По запросу
23
Clip, 2 art. 8JM-RAC01-00-00
По запросу
24
Screw art. 8JP-RA242-00-00
По запросу
25
Plate art. 8JP-F413K-10-00
По запросу
26
Bracket, Fuel Pump art. 8JP-F4491-00-00
По запросу
27
Fuel Pump Comp art. 8KC-E3907-00-00
от 7 960 ₽
28
O-Ring art. 8JP-F4486-00-00
от 372 ₽
Аналог
372 ₽
Требуется 1 шт.
29
Clamp,25 art. 8JP-RAB27-00-00
По запросу
30
Filter, Fuel art. 8JP-F4502-00-00
от 8 225 ₽
31
Fuel Pipe Assy art. 8MY-F4310-00-00
По запросу
32
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
33
Clamp, 3 UN art. 8JM-RAB02-00-00
По запросу
