модель 2021 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NEMR)

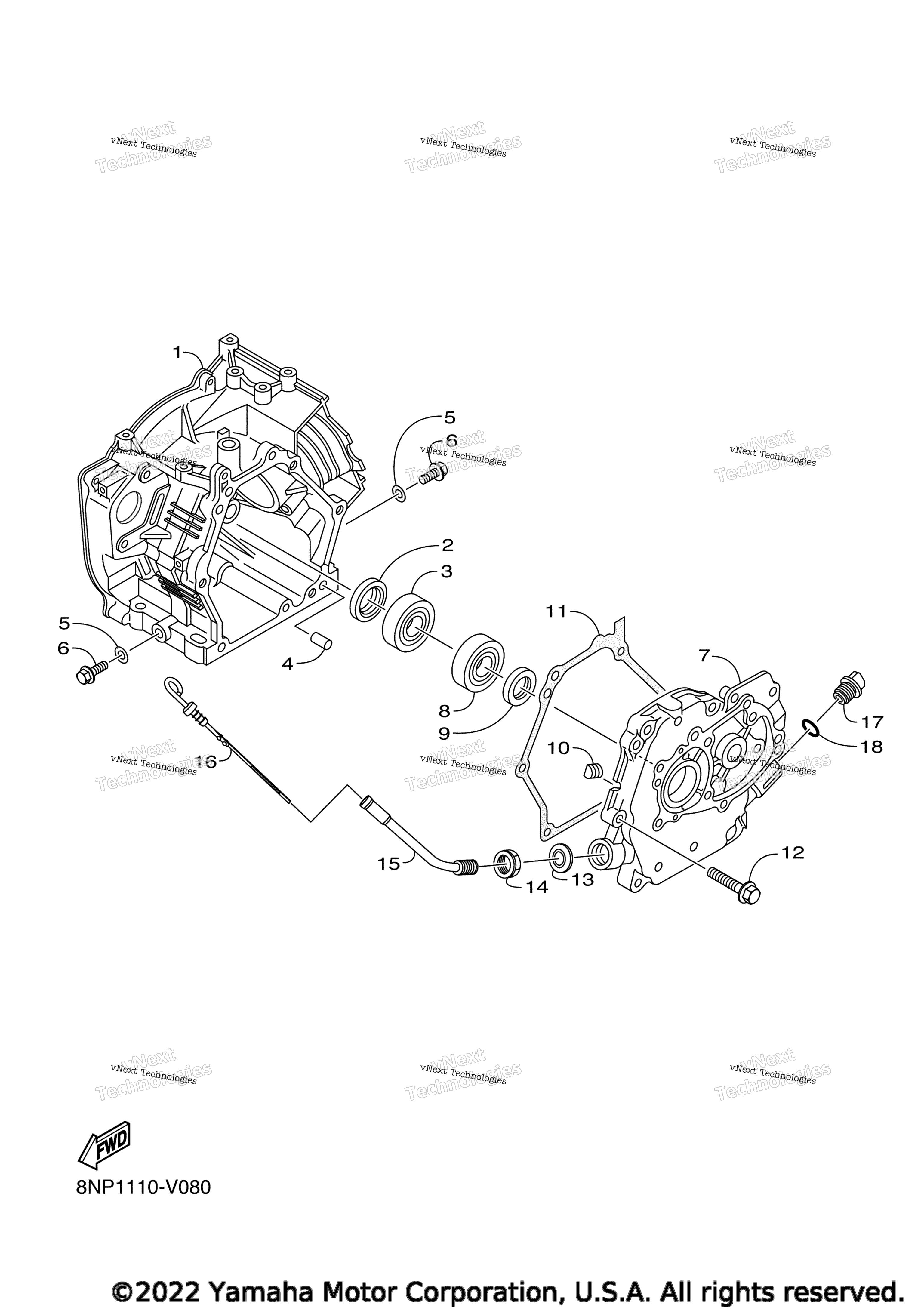

Схема картера для SNOSCOOT ES (SXR2NEMR)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase 2 art. 7DH-E5121-50-00
По запросу
2
Oil Seal art. 93102-25090-00
По запросу
3
Bearing art. 93306-206Y4-00
По запросу
4
Палец Yamaha art. 91808-16023-00
По запросу
5
Gasket art. 90430-10801-00
По запросу
6
Bolt, Flange art. 95022-10016-00
По запросу
7
Crankcase Cover Assy 1 art. 7DH-E5410-00-00
По запросу
8
Bearing art. 93306-205XV-00
По запросу
9
Oil Seal art. 93102-25805-00
По запросу
10
Plug art. 90338-06800-00
По запросу
11
Gasket, Crankcase Cover 1 art. 7CN-E5451-10-00
По запросу
12
.Bolt, Flange art. 95822-08035-00
По запросу
13
Oil Seal art. 8NC-E511A-10-00
По запросу
14
Nut art. 90170-20803-00
По запросу
15
Pipe, Oil art. 7DH-E5112-00-00
По запросу
16
Gauge, Level art. 7DH-E5361-00-00
По запросу
17
Plug, Oil Level art. 7CN-E5362-00-00
По запросу
18
O-Ring art. 93210-13801-00
По запросу
