модель 2021 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NEMR)

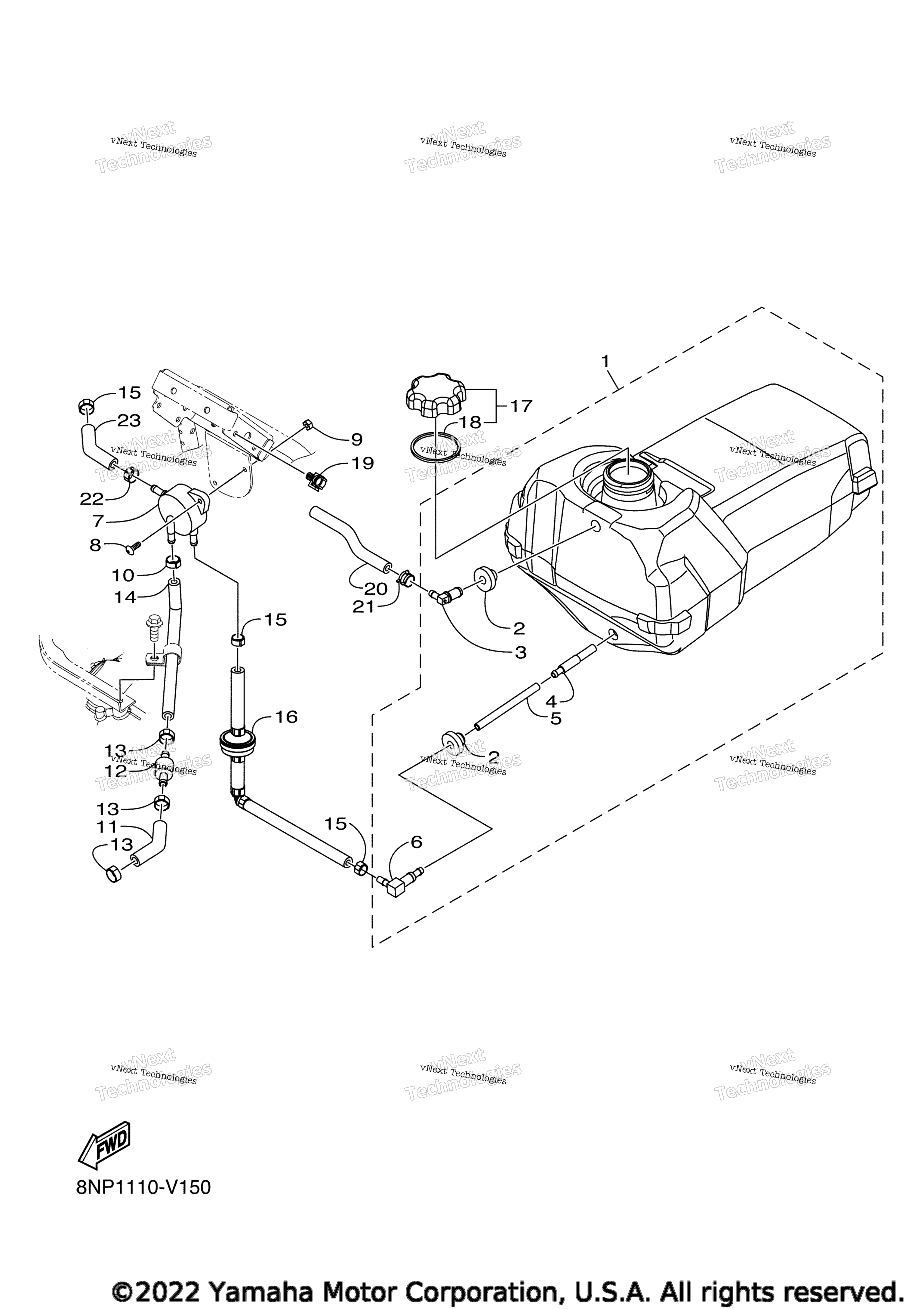

Схема топливного бака для SNOSCOOT ES (SXR2NEMR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8ML-F4111-00-00
По запросу
2
. .Grommet art. 8JP-E5367-00-00
По запросу
3
. .Pipe, Joint 1 art. 8KC-F4376-10-00
По запросу
4
. .Strainer art. 8LN-F4536-00-00
По запросу
5
. .Hose, Fuel Outlet UN art. 8LN-F452B-00-00
По запросу
6
. .Pipe, Joint 1 art. 8ML-F4376-00-00
По запросу
7
Fuel Pump Assy art. JR4-24410-01-00
По запросу
8
Screw art. 8ML-F3119-00-00
По запросу
9
Nut, Self-Locking art. 8JM-RA319-00-00
По запросу
10
Clip, 2 art. 8JM-RAC01-00-00
По запросу
11
Hose, 1 UN art. 8NC-RA905-00-00
По запросу
12
Filter Assy art. 4YR-24560-00-00
По запросу
13
Clamp, 6 art. 8JP-RAB08-00-00
По запросу
14
Hose, 11 UN art. 8ML-RA902-10-00
По запросу
15
Clip, 3 art. 8JM-RAC02-00-00
По запросу
16
Fuel Hose Assy art. 8NP-F450B-00-00
По запросу
17
Cap Assy art. 8JP-F4610-00-00
По запросу
18
. .Gasket, Cap 1 art. 8JM-F4641-00-00
По запросу
19
Clip art. 8ML-F4387-00-00
По запросу
20
Hose, 3 (50 Feet) UN art. 8JP-RA907-00-00
По запросу
21
Clamp, 3 art. 8KC-RAB02-00-00
По запросу
22
Hose Clamp Assy. 1 art. 8JM-RAA00-00-00
По запросу
23
Hose, 2 UN art. 8NP-RA906-00-00
По запросу
