модель 2021 года
- Модель VK PROFESSIONAL II
- Код модели VK PROFESSIONAL II E (VK1NFPMV)

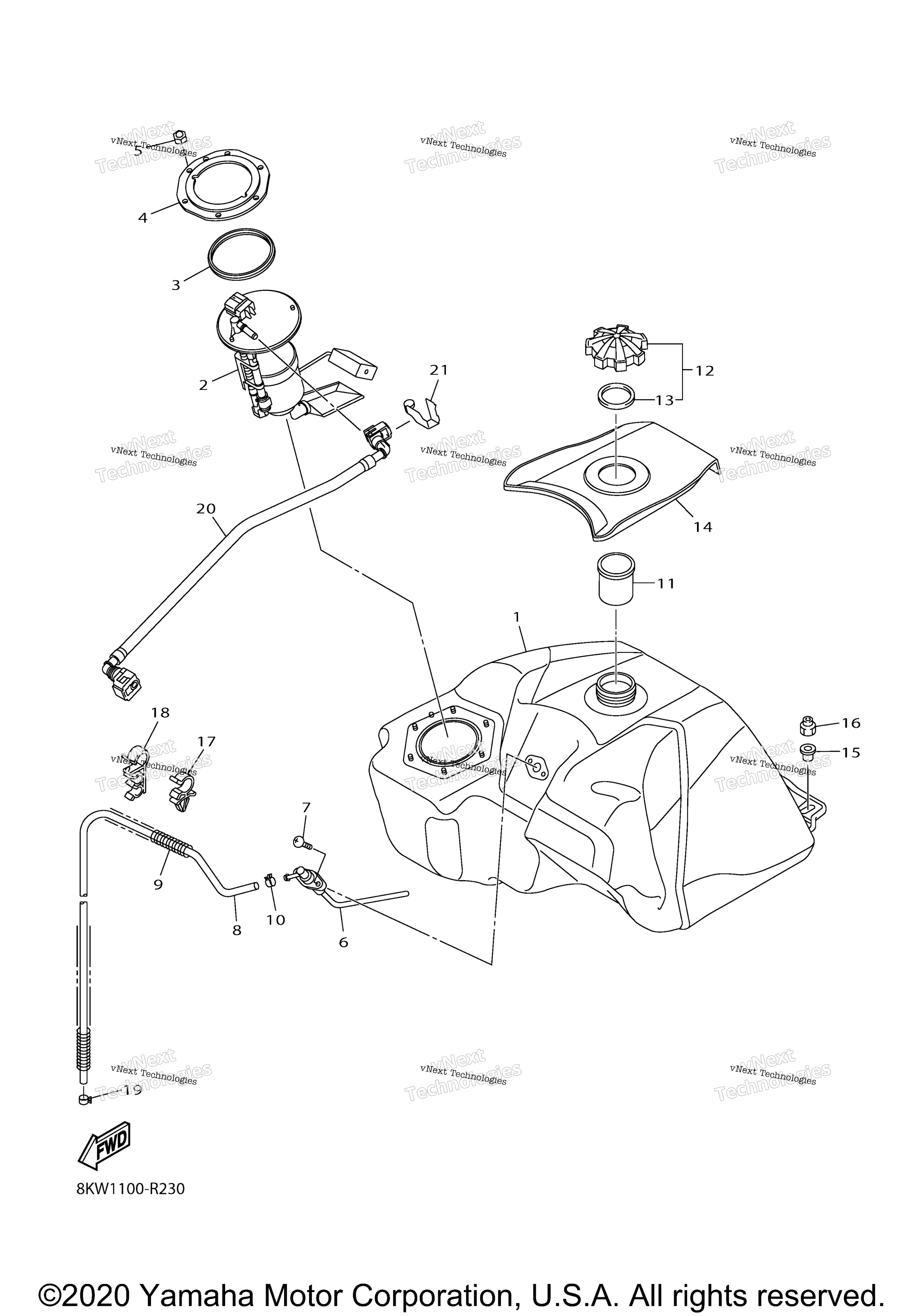

Схема топливного бака для VK PROFESSIONAL II E (VK1NFPMV)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8KW-24111-10-00
По запросу
2
Fuel Pump Comp art. 8KW-13907-02-00
По запросу
3
O-Ring art. 8FP-24486-00-00
от 1 258 ₽
Аналог
1 258 ₽
Требуется 1 шт.
4
Крепежная пластина топливного насоса Yamaha art. 3B4-24491-00-00
По запросу
5
Гайка Yamaha art. 95380-06800-00
По запросу
6
Breather Comp art. 8KW-2418A-00-00
По запросу
7
Screw art. 90149-06021-00
По запросу
8
Tube, Flexible Vinyl art. 91A20-05145-00
По запросу
9
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
10
Clip art. 90467-09026-00
По запросу
11
Tube, Filler art. 8FG-24114-00-00
По запросу
12
Крышка бензобака Yamaha art. 8FG-24610-01-00
от 1 230 ₽
13
. .Gasket, Cap 1 art. 8HV-24641-00-00
По запросу
14
Cover, Filler art. 8KW-2414A-00-00
По запросу
15
Collar art. 90387-093H1-00
По запросу
16
Nut, Nylon art. 95717-08300-00
По запросу
17
Clamp art. 90464-09129-00
По запросу
18
Clamp art. 90464-16010-00
По запросу
19
Clip art. 90467-09026-00
По запросу
20
Pipe, Fuel 1 art. 8KW-24311-01-00
По запросу
21
Зажим Yamaha art. 90464-14004-00
По запросу
