модель 2021 года
- Модель VK PROFESSIONAL II
- Код модели VK PROFESSIONAL II E (VK1NFPMV)

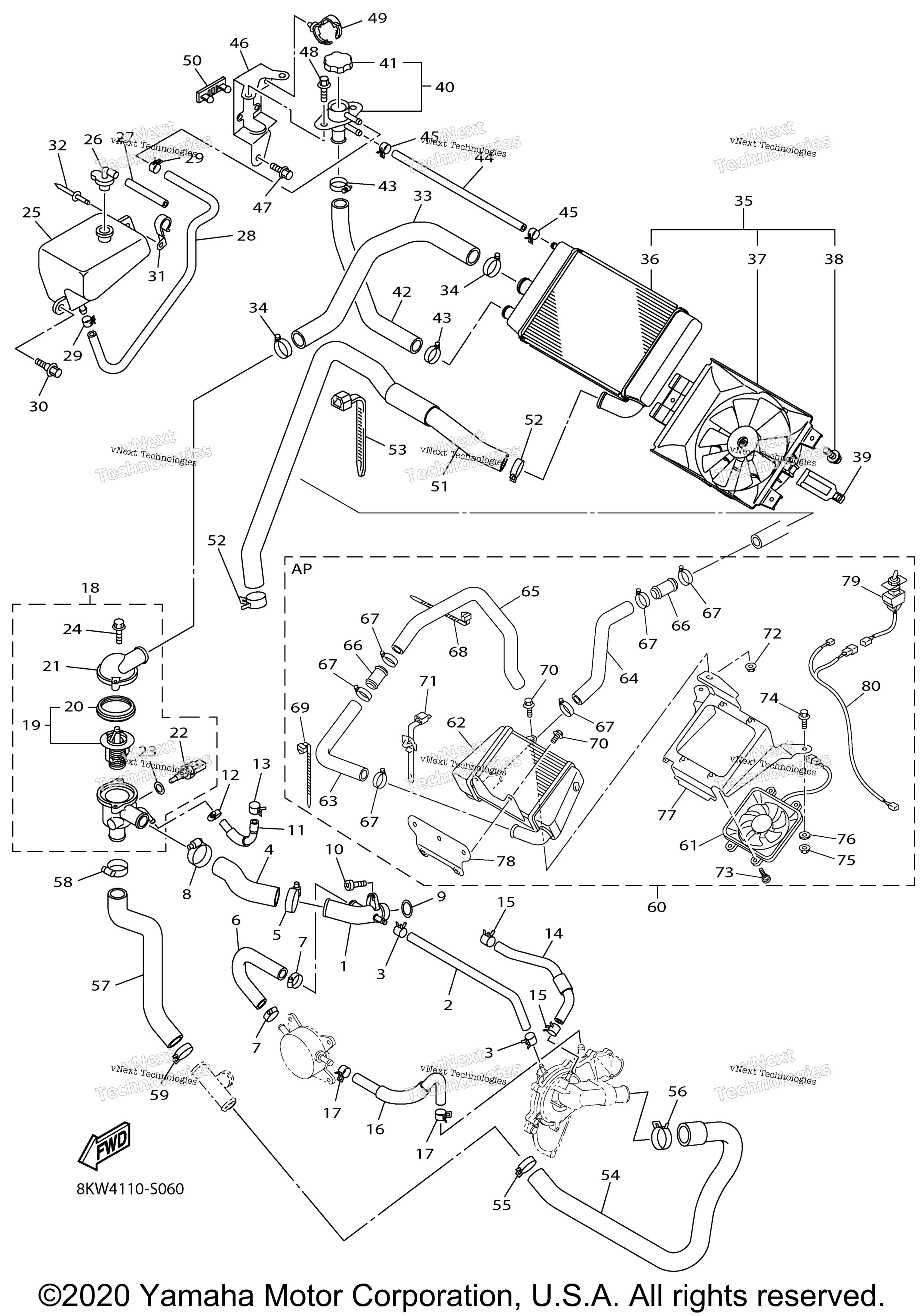

Схема радиатора и шлангов для VK PROFESSIONAL II E (VK1NFPMV)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8GL-12482-00-00
По запросу
2
Pipe 5 art. 8GL-12485-00-00
По запросу
3
Clip art. 90467-110A2-00
По запросу
4
Hose 2 art. 8KW-1243E-00-00
По запросу
5
.Hose Clamp Assy art. 90450-35001-00
По запросу
6
Hose 6 art. 8GL-12589-00-00
По запросу
7
Hose Clamp Assy art. 90450-18M09-00
По запросу
8
.Hose Clamp Assy art. 90450-35001-00
По запросу
9
Кольцо резиновое Yamaha art. 93210-235A1-00
от 788 ₽
10
Болт Yamaha art. 91312-06016-00
от 788 ₽
11
Hose 2 art. 8KW-12577-00-00
По запросу
12
Clamp, Hose art. 90460-11M17-00
По запросу
13
Clip art. 90467-120A5-00
По запросу
14
Hose 3 art. 8GL-12578-00-00
По запросу
15
Clip art. 90467-110A2-00
По запросу
16
Hose 5 art. 8ES-12588-00-00
По запросу
17
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
18
Joint Assy art. 8KW-12580-00-00
По запросу
19
Термостат Yamaha art. 8FN-12410-00-00
По запросу
20
. . ..Seal, Thermostat art. 8EK-12412-00-00
По запросу
21
. .Cover, Thermostat art. 5EB-12413-00-00
По запросу
22
Датчик теппературы Yamaha art. 5YP-85790-00-00
По запросу
23
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
24
Болт Yamaha art. 95022-06020-00
По запросу
25
Tank, Recovery art. 8FN-21871-00-00
По запросу
26
Крышка расширительного бачка Yamaha art. 89A-21815-00-00
По запросу
27
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
28
Hose (L450) art. 90445-120J8-00
По запросу
29
Clip art. 90467-11044-00
По запросу
30
Screw art. 90149-06148-00
По запросу
31
Clamp art. 90465-10048-00
По запросу
32
Rivet, Blind (4.8X23) art. 90267-48182-00
По запросу
33
Hose, 4 art. 8KW-1244G-00-00
По запросу
34
.Hose Clamp Assy art. 90450-35001-00
По запросу
35
Radiator Assy art. 8KW-1240A-00-00
По запросу
36
. .Radiator Comp art. 8KW-12461-00-00
По запросу
37
Вентилятор радиатора Yamaha art. 8KW-12405-00-00
По запросу
38
. .Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
39
Latch art. 8FA-2389E-00-00
По запросу
40
Conduction Assy art. 8FN-12590-00-00
По запросу
41
Крышка радиатора Yamaha art. 1B3-12462-00-00
По запросу
42
Hose 5 art. 8KW-1244H-00-00
По запросу
43
Hose Clamp Assy art. 90450-28001-00
По запросу
44
Hose (L250) art. 90445-120J7-00
По запросу
45
Clip art. 90467-11044-00
По запросу
46
Bracket 1 art. 8KW-1244E-00-00
По запросу
47
Болт с фланцем art. 95817-06012-00
По запросу
48
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
49
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
50
Bracket art. 8FA-83614-00-00
По запросу
51
Pipe 7 art. 8KW-12477-00-00
По запросу
52
Clip art. 90467-28046-00
По запросу
53
Зажим пластиковый art. 25G-83936-01-00
По запросу
54
Pipe 8 art. 8FN-1248A-00-00
По запросу
55
Clip art. 90467-28046-00
По запросу
56
Clip art. 90467-310A0-00
По запросу
57
Pipe 9 art. 8KW-1248E-00-00
По запросу
58
.Hose Clamp Assy art. 90450-35001-00
По запросу
59
Clip art. 90467-28046-00
По запросу
60
Vk10 Sub Radiator Kit AP art. 8KW-W1246-00-00
По запросу
61
. .Blower Assy AP art. 8FP-12405-01-00
По запросу
62
. .Radiator Comp AP art. 8GS-12461-00-00
По запросу
63
. .Hose 6 AP art. 8FN-1244J-00-00
По запросу
64
. .Hose 1 AP art. 8FN-1243A-00-00
По запросу
65
. .Hose,3 AP art. 8KW-1243F-00-00
По запросу
66
. .Joint 1 AP art. 8FN-12469-00-00
По запросу
67
. .Hose Clamp Assy AP art. 90450-35001-00
По запросу
68
Зажим art. 90464-15195-00
По запросу
69
Хомут пластмассовый art. 90460-15126-00
По запросу
70
Болт с фланцем art. 95817-06012-00
По запросу
71
. .Clamp AP art. 90464-07012-00
По запросу
72
Гайка Yamaha art. 95702-06500-00
По запросу
73
. .Screw AP art. 98907-05016-00
По запросу
74
. Bolt, Flange AP art. 95814-08016-00
По запросу
75
. Nut, Flange AP art. 95702-08500-00
от 116 ₽
76
. Washer, Plate AP art. 90201-08784-00
По запросу
77
. .Bracket 2 AP art. 8FN-1244F-00-00
По запросу
78
. .Stay, Radiator AP art. 8KW-12464-00-00
По запросу
79
. .Switch AP art. 8CN-82917-01-00
По запросу
80
. .Wire, Sub Lead AP art. 8FN-82509-00-00
По запросу
