модель 2022 года
- Модель SIDEWINDER S TX
- Код модели SIDEWINDER S TX GT E (SW1NSGNL)

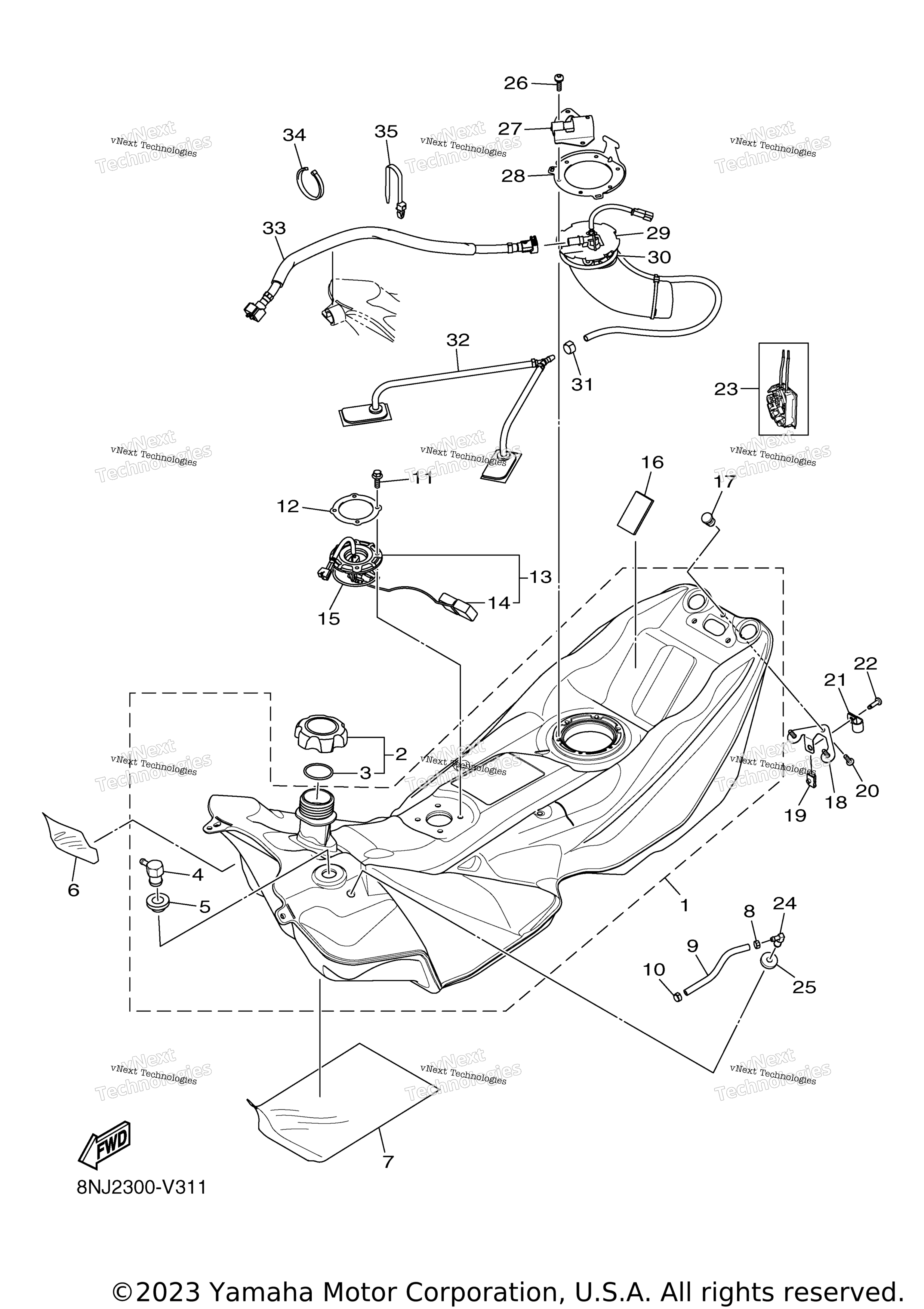

Схема топливного бака для SIDEWINDER S TX GT E (SW1NSGNL)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Assy art. 8NJ-F4100-00-00
По запросу
2
. .Cap Assy art. 8KC-F4610-00-00
По запросу
3
. . .Gasket, Cap 1 art. 8JM-F4641-00-00
По запросу
4
. .Valve, Check 1 art. 8LN-F4362-00-00
По запросу
5
. .Grommet art. 8JP-E5366-10-00
По запросу
6
Insulator, Fuel Tank 1 art. 8JP-F416F-01-00
По запросу
7
Protector 1 art. 8JP-F476U-01-00
По запросу
8
Clip, 3 art. 8JM-RAC02-00-00
По запросу
9
Hose, 13 (25 Feet) UN art. 8JM-RA902-10-00
По запросу
10
Clip, 2 art. 8JM-RAC01-00-00
По запросу
11
Bolt, Flange art. 8JP-RA178-00-00
По запросу
12
Plate, Retainer art. 8JP-K8166-00-00
По запросу
13
Sender Unit Assy, Fuel Meter art. 8JP-H5752-00-00
По запросу
14
. .Float art. 8JP-H369N-00-00
По запросу
15
O-Ring art. 8JP-RAF10-00-00
По запросу
16
Pad, Battery UN art. 8JP-H2121-00-00
По запросу
17
Nut, Latch art. 8LN-K7193-00-00
По запросу
18
Bracket, Seat Lock art. 8LN-F478X-00-00
По запросу
19
Nut, Spring art. 8JP-RA354-00-00
По запросу
20
Screw, 1 art. 8JP-RA235-00-00
По запросу
21
Clamp, 21 art. 8JP-RAB23-00-00
По запросу
22
Bolt 1 art. 8LN-K7537-00-00
По запросу
23
Sender Assy art. 8LN-H5701-00-00
По запросу
24
Pipe, Joint 1 art. 8KC-F4376-10-00
По запросу
25
.Grommet art. 8JP-E5367-00-00
По запросу
26
Screw art. 8JP-RA242-00-00
По запросу
27
Plate art. 8JP-F413K-10-00
По запросу
28
Bracket, Fuel Pump art. 8JP-F4491-00-00
По запросу
29
Fuel Pump Comp art. 8KC-E3907-00-00
от 7 960 ₽
30
O-Ring art. 8JP-F4486-00-00
от 372 ₽
Аналог
372 ₽
Требуется 1 шт.
31
Clamp,25 art. 8JP-RAB27-00-00
По запросу
32
Filter, Fuel art. 8JP-F4502-00-00
от 8 225 ₽
33
Fuel Pipe Assy art. 8MY-F4310-00-00
По запросу
34
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
35
Clamp, 3 UN art. 8JM-RAB02-00-00
По запросу
