модель 2022 года
- Модель SIDEWINDER S TX
- Код модели SIDEWINDER S TX GT E (SW1NSGNL)

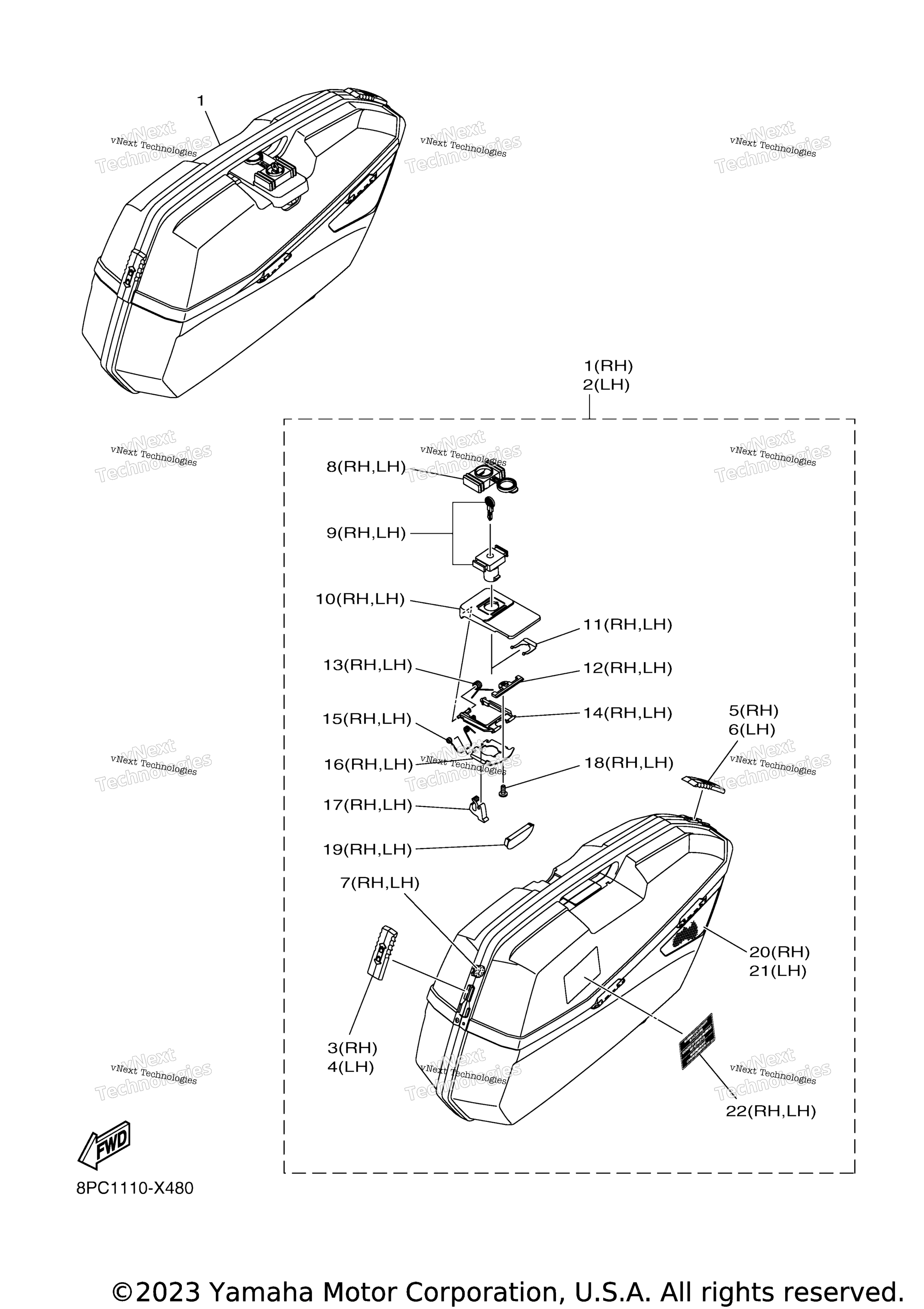

Схема хранилище бокс для SIDEWINDER S TX GT E (SW1NSGNL)
Схема
Детали
Номер
Наименование детали
Цена
1
Box, Side 2 (Rh) art. 8MU-F846D-00-00
По запросу
2
Box, Side 1 (Lh) art. 8MU-F846C-00-00
По запросу
3
. .Body, Latch 2 (Rh) IN 1 art. 8MU-K7172-00-00
По запросу
4
. .Body, Latch 1 (Lh) IN 2 art. 8MU-K7171-00-00
По запросу
5
. .Body, Latch 4 (Rh) IN 1 art. 8MU-K7182-00-00
По запросу
6
. .Body, Latch 3 (Lh) IN 2 art. 8MU-K7181-00-00
По запросу
7
. .Seal IN 1, 2 art. 8MU-F475M-00-00
По запросу
8
. .Cover IN 1, 2 art. 8MU-F4796-00-00
По запросу
9
. .Key Assy IN 1, 2 art. 8MU-H250A-01-00
По запросу
10
. .Handle, Latch IN 1, 2 art. 8MU-F389F-00-00
По запросу
11
. .Clip IN 1, 2 art. 8MU-F4387-00-00
По запросу
12
. .Retainer IN 1, 2 art. 8MU-H5757-00-00
По запросу
13
. .Spring IN 1, 2 art. 8MU-F479A-00-00
По запросу
14
. .Hinge IN 1, 2 art. 8MU-F4859-00-00
По запросу
15
. .Sprg. 2 IN 1, 2 art. 8MU-F479E-00-00
По запросу
16
. .Plate, Lock IN 1, 2 art. 8MU-F479K-00-00
По запросу
17
. .Hook, Seat IN 1, 2 art. 8MU-F4754-00-00
По запросу
18
. .Screw, Tapping IN 1, 2 art. 8JP-RA291-00-00
По запросу
19
. .Stopper IN 1, 2 art. 8MU-F4768-00-00
По запросу
20
. .Reflector, 2 IN 1 art. 8MU-H334B-00-00
По запросу
21
. .Reflector 1 IN 2 art. 8MU-H333B-00-00
По запросу
22
. .Label IN 1, 2 art. 8MU-F415C-00-00
По запросу
