модель 2007 года
- Модель DVX 400
- Код модели Красный (A2007DVI2AUSR)

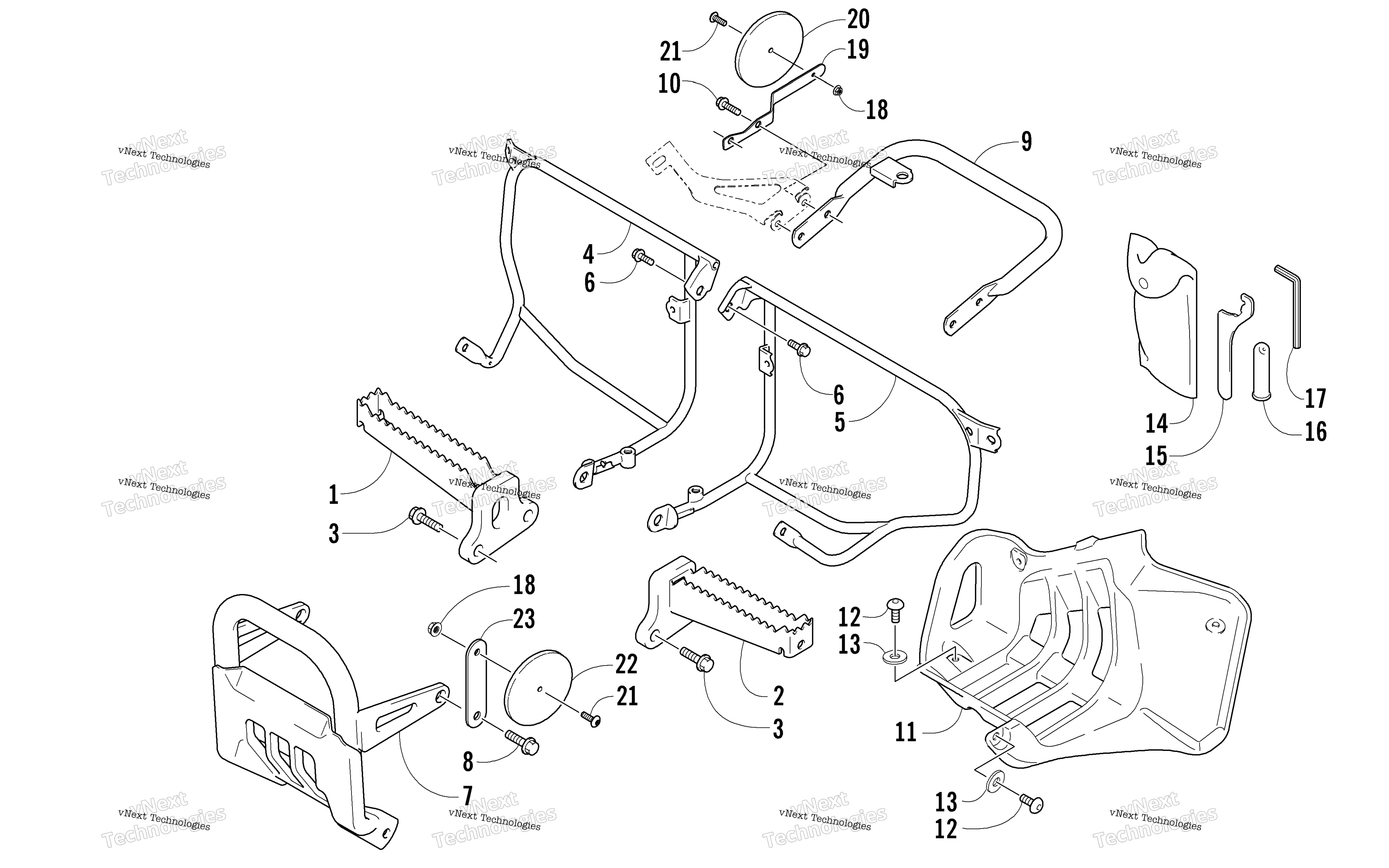

Схема подножки Assembly для Красный (A2007DVI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
FOOTREST COMP,R art. 3406-009
По запросу
2
FOOTREST COMP,L art. 3406-010
По запросу
3
BOLT art. 3423-636
По запросу
4
Support, Mudguard - Right art. 3406-136
По запросу
5
REINF,MUD GUARD,L art. 3406-164
По запросу
6
BOLT, UPPER art. 3423-633
По запросу
7
Grip, Front art. 3406-148
По запросу
8
Bolt art. 3007-382
По запросу
9
GRIP, REAR art. 3406-149
По запросу
10
Bolt art. 3007-432
По запросу
11
MUD GUARD,FOOTREST,R(BLACK) art. 3406-070
По запросу
11
MUD GUARD,FOOTREST,L(BLACK) art. 3406-071
По запросу
12
SCREW, EXHAUST PIPE COVER art. 3423-661
По запросу
13
WASHER art. 3423-690
По запросу
14
TOOL ASSY art. 3436-017
По запросу
15
CLAMP, WRENCH art. 3436-019
По запросу
16
GAUGE, AIR art. 3436-020
По запросу
17
HEXAGON SPANNER, 4 art. 3436-018
По запросу
18
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
19
BRACKET,REFLECTOR-LH PAINTED art. 2506-413
По запросу
19
BRACKET,REFLECTOR-RH PAINTED art. 2506-412
По запросу
20
REFLECTOR,REAR-RED art. 4606-877
По запросу
21
SCREW,MACH M5X12 art. 0423-371
от 12 943 ₽
22
REFLECTOR,FRONT-YELLOW art. 4606-878
По запросу
23
BRACKET,REFLECTOR-PAINTED art. 2506-389
По запросу
