модель 2007 года
- Модель DVX 400
- Код модели Красный (A2007DVI2AUSR)

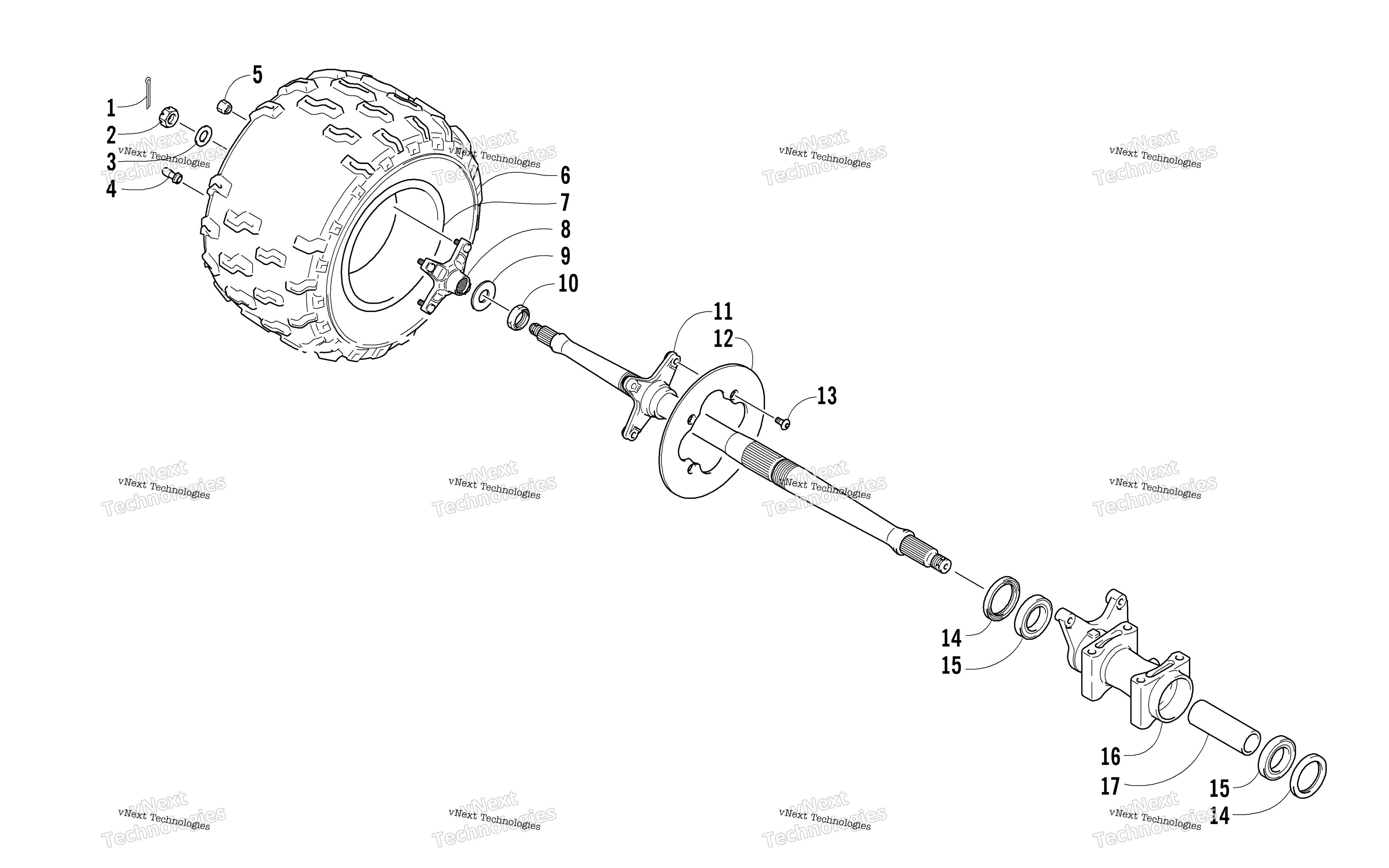

Схема заднего колеса (прав.) Assembly для Красный (A2007DVI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
COTTER PIN art. 3423-609
По запросу
2
NUT, HUB art. 3423-667
По запросу
3
WASHER art. 3423-685
По запросу
4
VALVE ASSY,WHEEL RIM,TR412 art. 3406-008
По запросу
5
NUT art. 3423-788
По запросу
6
TIRE,REAR art. 3406-072
По запросу
7
RIM,RR WHEEL(9X8.0AT) art. 3406-160
По запросу
8
HUB,REAR WHEEL art. 3406-166
По запросу
9
WASHER, REAR AXLE art. 3423-687
По запросу
10
Nut, Rear Axle art. 3423-849
По запросу
11
AXLE COMP,REAR art. 3446-429
По запросу
12
DISC,REAR BRAKE art. 3406-079
По запросу
13
BOLT, BRAKE DISC art. 3423-649
По запросу
14
Seal, Dust art. 3406-099
По запросу
15
BEARING, REAR AXLE art. 3406-092
По запросу
16
HOUSING,RR AXLE BEARING art. 3406-134
По запросу
17
SPACER, RR AXLE BEARING art. 3406-127
По запросу
