модель 2009 года
- Модель DVX 300
- Код модели Белый [A2009KSF2BUSP]

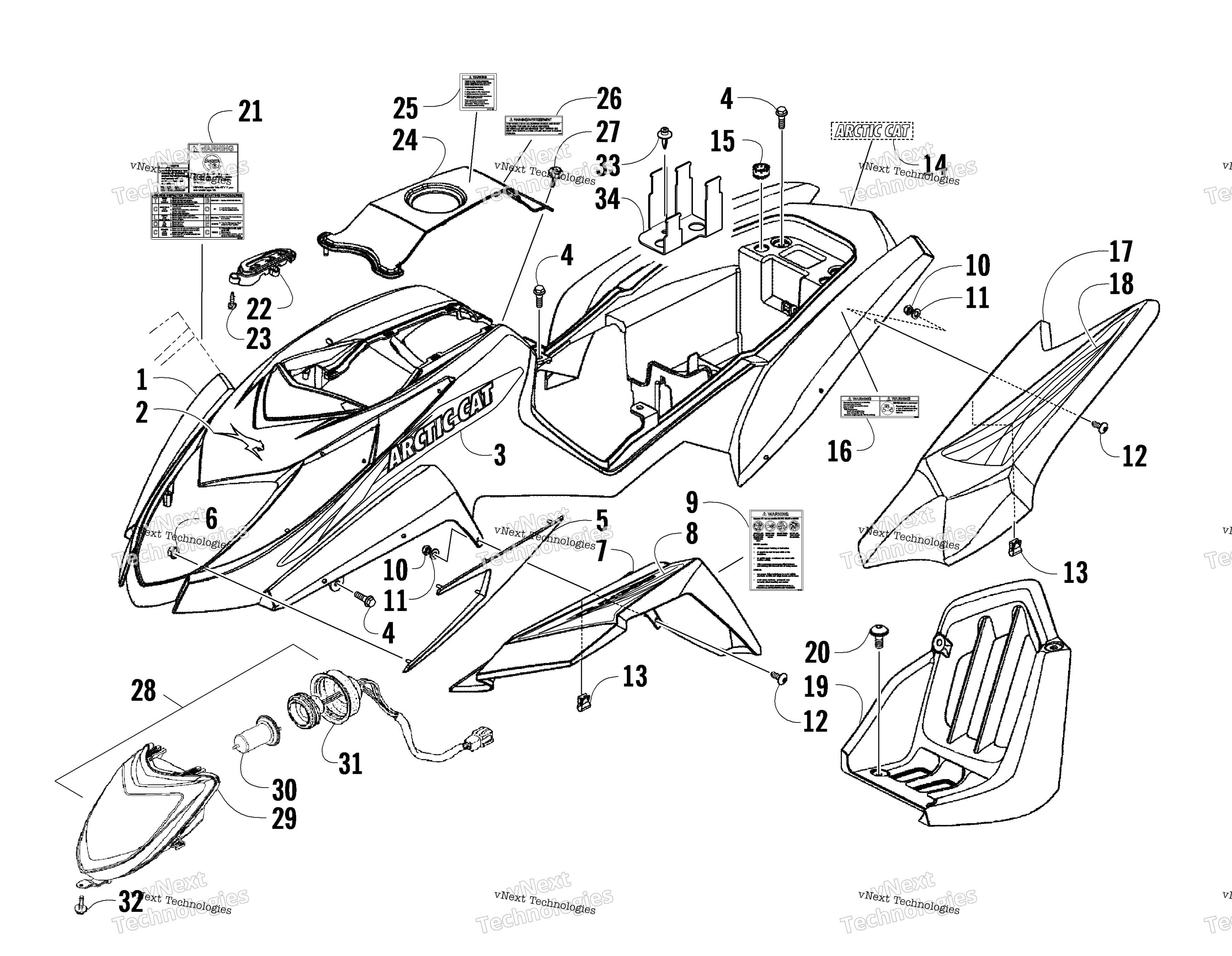

Схема узла панели кузова и фары для Белый [A2009KSF2BUSP]
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Main Black art. 3304-380
По запросу
2
Decal, AirCat - Chrome art. 8611-267
По запросу
3
DECAL,TANK-LH (DVX 300) art. 1411-973
По запросу
3
DECAL,TANK-RH (DVX 300) art. 1411-972
По запросу
4
BOLT WASHER 6*16 art. 3304-587
По запросу
5
PANEL R TRIM (WHITE) art. 3305-675
По запросу
5
PANEL L TRIM (WHITE) art. 3305-676
По запросу
6
NUT STAMPED art. 3304-418
По запросу
7
FENDER R FR (WHITE) art. 3305-677
По запросу
7
FENDER L FR (WHITE) art. 3305-678
По запросу
8
DECAL,FR FENDER-RH (DVX 300) art. 1411-974
По запросу
8
DECAL,FR FENDER-LH (DVX 300) art. 1411-975
По запросу
9
Decal, Warning - General art. 1411-932
По запросу
10
NUT LOCK art. 3304-431
По запросу
11
WASHER PLAIN 7MM art. 3304-432
По запросу
12
BOLT SPECIAL 6*16 art. 3304-406
По запросу
13
CLIP FENDER MOUNTNG art. 3304-683
По запросу
14
DECAL,"ARCTIC CAT"-WHT art. 0411-762
По запросу
15
RUBBER REAR FENDER art. 3303-232
По запросу
16
DECAL, TIRE PRESSURE/PASSENGER art. 1411-944
По запросу
17
FENDER L REAR (WHITE) art. 3305-680
По запросу
17
FENDER R REAR (WHITE) art. 3305-679
По запросу
18
DECAL,RR FENDER-LH (DVX) art. 1411-971
По запросу
18
DECAL,RR FENDER-RH (DVX) art. 1411-970
По запросу
19
Mudguard, Floor - Left art. 3306-051
По запросу
19
Mudguard, Floor - Right art. 3306-050
По запросу
20
BOLT SPECIAL 6*16 art. 3304-404
По запросу
21
DECAL,WARNING-DVX PRE RIDE art. 1411-945
По запросу
22
GUIDE COVER CHANGE HANDLE art. 3304-381
По запросу
23
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
24
COVER TANK (BLACK) art. 3304-248
По запросу
25
DECAL,WARNING-REVERSE art. 1411-109
По запросу
26
Decal, Warning - Not for Highways art. 1411-577
По запросу
27
BOLT WASH 5*16 art. 3304-029
По запросу
28
LIGHT ASSY R HEAD (inc. 29-31) art. 3304-280
По запросу
29
UNIT HEAD LIGHT art. 3304-281
По запросу
30
BULB HEAD LIGHT art. 3303-846
По запросу
31
SOCKET COMP art. 3304-282
По запросу
32
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
33
CLIP FENDER art. 3304-057
По запросу
34
STAY START MAG SW art. 3304-339
По запросу
