модель 2009 года
- Модель DVX 300
- Код модели Белый [A2009KSF2BUSP]

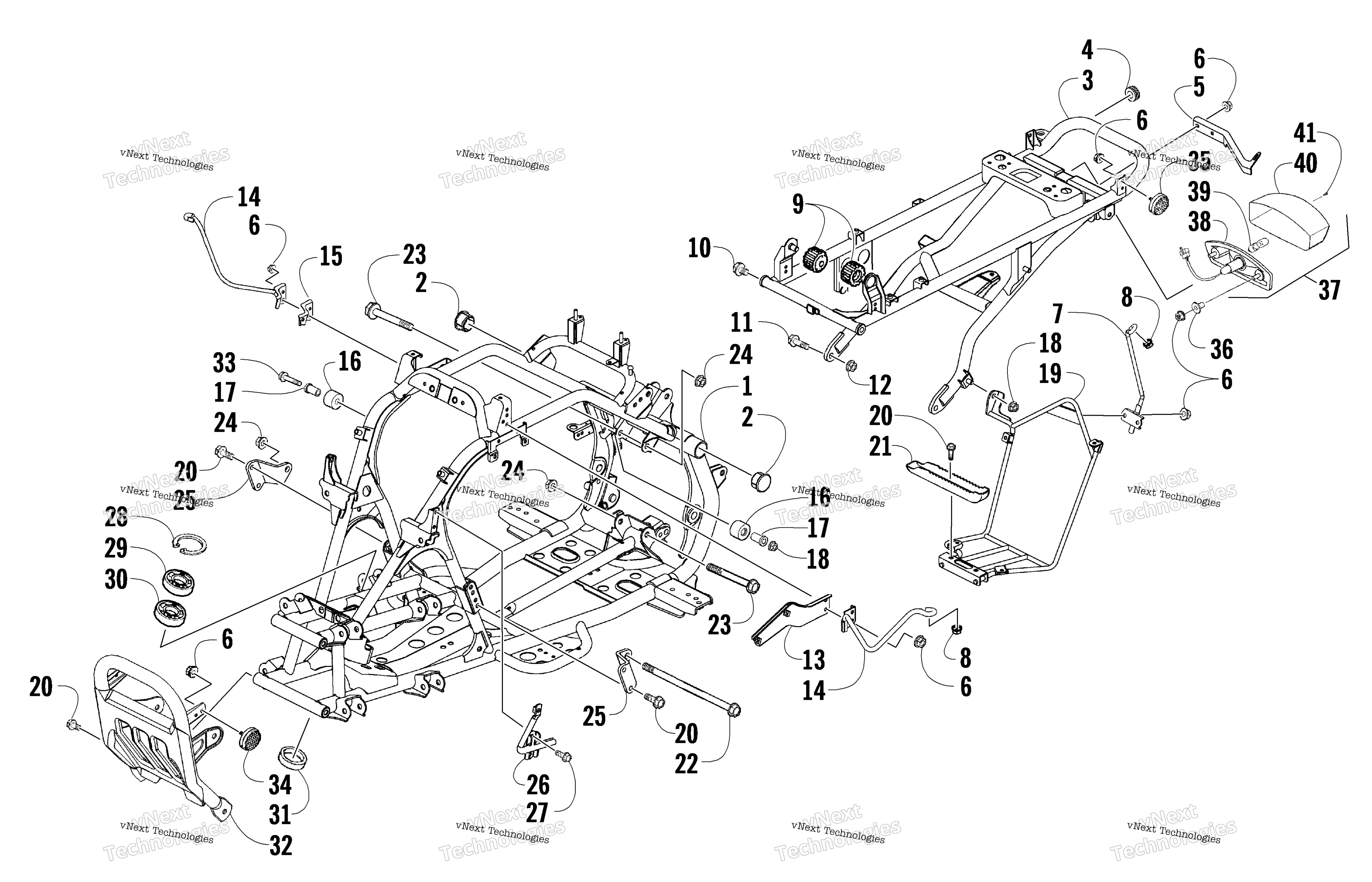

Схема FRAME, TAILLIGHT, и RELATED PARTS узла для Белый [A2009KSF2BUSP]
Схема
Детали
Номер
Наименование детали
Цена
1
BODY COMP FRAME art. 3304-338
По запросу
2
CAP PIPE art. 3304-658
По запросу
3
PIPE COMP FRAME RR (inc. 4) art. 3305-271
По запросу
4
RUBBER TAIL LIGHT art. 3303-239
По запросу
5
RR STAY LH REAR FENDER art. 3304-345
По запросу
5
RR STAY RH REAR FENDER art. 3304-344
По запросу
6
Nut, Flange art. 3304-654
По запросу
7
STAY R RR FENDER SUPPORT art. 3304-348
По запросу
7
STAY L RR FENDER SUPPORT art. 3304-349
По запросу
8
NUT,STAMPED art. 3304-417
По запросу
9
CUSHION SEAT art. 3304-245
По запросу
10
BOLT FLANGE 10*12 art. 3304-435
По запросу
11
BOLT FLANGE 10*25 art. 3304-181
По запросу
12
NUT FLANGE 10MM (RB 3307-058) art. 3307-058
По запросу
13
STAY CATCH TANK art. 3303-935
По запросу
14
STAY LH FR FENDER SUPPORT art. 3304-351
По запросу
14
STAY RH FR FENDER SUPPORT art. 3304-350
По запросу
15
STAY UNIT RADIATOR art. 3303-740
По запросу
16
RUBBER CHAIN DRIVE art. 3304-362
По запросу
17
COLLAR CHAIN RUBBER art. 3304-701
По запросу
18
NUT FLANGE 8MM art. 3303-332
По запросу
19
STAY L RR FENDER art. 3304-356
По запросу
19
STAY R RR FENDER art. 3304-354
По запросу
20
BOLT FLANGE 8*16 art. 3304-543
По запросу
21
RNFCT FLOOR art. 3304-346
По запросу
22
BOLT FLANGE 10*160 art. 3304-184
По запросу
23
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
24
NUT U 10MM (BLACK) art. 3305-517
По запросу
25
BRACKET ENG HANGER art. 3303-938
По запросу
26
STAY R FR FENDER (BLACK) art. 3304-352
По запросу
26
STAY L FR FENDER art. 3304-353
По запросу
27
BOLT FLANGE 6*12 art. 3304-553
По запросу
28
CIR CLIP IN 40 art. 3304-150
По запросу
29
BEARING BALL RADIAL 6203/17*40*12 art. 3304-203
По запросу
30
OIL SEAL 22*35*7 art. 3303-298
По запросу
31
DUST SEAL 27*40*6 art. 3304-064
По запросу
32
PIPE COMP FR BUMPER art. 3305-270
По запросу
33
BOLT FLANGE 8*38 art. 3304-408
По запросу
34
REFLEX REFLECTOR (AMBER) art. 3305-272
По запросу
35
REFLEX REFLECTOR (RED) art. 3305-273
По запросу
36
COLLAR FR FENDER art. 3303-226
По запросу
37
LIGHT ASSY TAIL (inc. 38-41) art. 3303-420
По запросу
38
Housing, Taillight art. 3303-422
По запросу
39
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
40
Lens, Taillight art. 3304-283
По запросу
41
TAPPING SCREW M4X35L art. 3304-537
По запросу
