модель 2012 года
- Модель DVX 300
- Код модели Оранжевый [A2012KSF2BUSK]

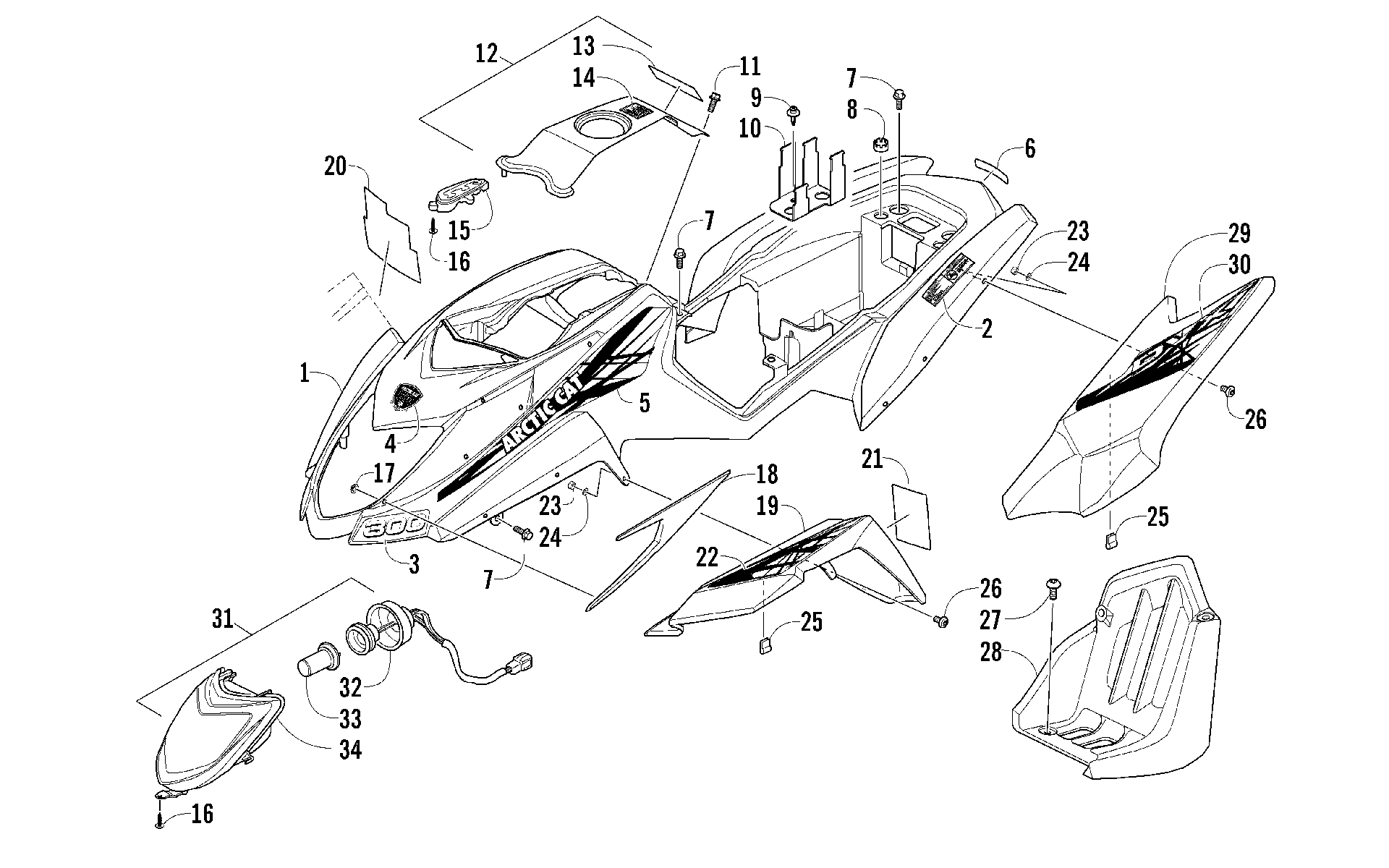

Схема узла панели кузова и фары [96352] для Оранжевый [A2012KSF2BUSK]
Схема
Детали
![Узел панели кузова и фары [96352]](/upload/schemas/633e96fc115b80.84848148.gif)
Номер
Наименование детали
Цена
1
BODY ASSY,MAIN-W/DECALS (ORANGE) (inc. 2) art. 3306-696
По запросу
2
DECAL,TIRE PRESSURE/PASSENGER art. 2411-256
По запросу
3
DECAL,FRONT-300 (DVX) art. 2411-608
По запросу
4
Эмблема "Arctic Cat 50th Anniversary" черная art. 9611-399
от 3 675 ₽
5
DECAL,SIDE-RH (300 DVX) art. 2411-604
По запросу
5
DECAL,SIDE-LH (300 DVX) art. 2411-605
По запросу
6
Decal - "Arctic Cat" - White art. 0411-814
По запросу
7
BOLT WASHER 6*16 art. 3304-587
По запросу
8
RUBBER REAR FENDER art. 3303-232
По запросу
9
CLIP FENDER art. 3304-057
По запросу
10
STAY START MAG SW art. 3304-339
По запросу
11
BOLT WASH 5*16 art. 3304-029
По запросу
12
COVER ASSY,TANK (BLACK W/DECALS) (inc. 13-14) art. 3306-111
По запросу
13
DECAL,WARNING-REVERSE art. 1411-109
По запросу
14
Decal, Warning - Not for Highways art. 1411-577
По запросу
15
GUIDE COVER CHANGE HANDLE art. 3304-381
По запросу
16
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
17
NUT STAMPED art. 3304-418
По запросу
18
PANEL TRIM LH-BLACK art. 3304-517
По запросу
18
PANEL R TRIM (BLACK) art. 3304-383
По запросу
19
FENDER L FRONT-W/DECALS (ORANGE) (inc. 21) art. 3306-701
По запросу
19
FENDER R FRONT-W/DECALS (ORANGE) (inc. 20) art. 3306-700
По запросу
20
DECAL,WARNING-DVX PRE RIDE art. 1411-945
По запросу
21
Decal, Warning - General art. 1411-932
По запросу
22
DECAL,FENDER-FRONT-RH (300 DVX) art. 2411-602
По запросу
22
DECAL,FENDER-FRONT-LH (300 DVX) art. 2411-603
По запросу
23
NUT LOCK art. 3304-431
По запросу
24
WASHER PLAIN 7MM art. 3304-432
По запросу
25
CLIP FENDER MOUNTNG art. 3304-683
По запросу
26
BOLT SPECIAL 6*16 art. 3304-406
По запросу
27
BOLT SPECIAL 6*16 art. 3304-404
По запросу
28
Mudguard, Floor - Left art. 3306-051
По запросу
28
Mudguard, Floor - Right art. 3306-050
По запросу
29
Fender, Rear - Right Orange art. 3306-702
По запросу
29
Fender, Rear - Left Orange art. 3306-703
По запросу
30
DECAL,FENDER-REAR-RH (300 DVX) art. 2411-606
По запросу
30
DECAL,FENDER-REAR-LH (300 DVX) art. 2411-607
По запросу
31
LIGHT ASSY R HEAD (inc. 32-34) art. 3304-280
По запросу
32
SOCKET COMP art. 3304-282
По запросу
33
BULB HEAD LIGHT art. 3303-846
По запросу
34
UNIT HEAD LIGHT art. 3304-281
По запросу
