модель 2012 года
- Модель DVX 300
- Код модели Оранжевый [A2012KSF2BUSK]

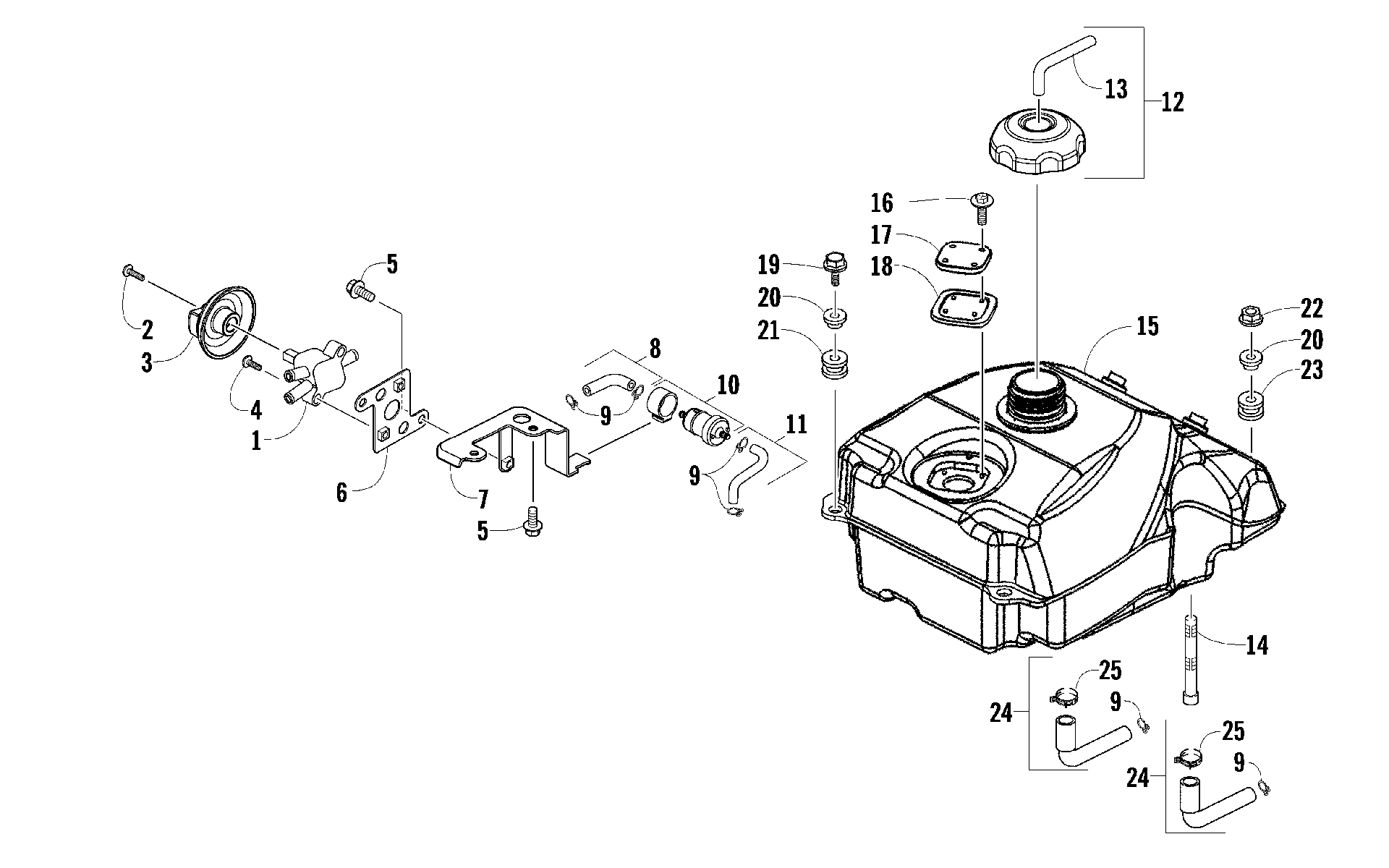

Схема топливный бака ASSEMBLY [94294] для Оранжевый [A2012KSF2BUSK]
Схема
Детали
![топливный бак ASSEMBLY [94294]](/upload/schemas/633ea33c313973.88870668.gif)
Номер
Наименование детали
Цена
1
VALVE,FUEL (RB 3306-884)(replaces 3303-700) art. 3306-884
По запросу
2
SCREW PAN 4*14 art. 3305-420
По запросу
3
COVER FUEL COCK art. 3303-701
По запросу
4
SCREW PAN 5*16 art. 3303-316
По запросу
5
BOLT WASHER 5*12 art. 3304-409
По запросу
6
STAY A,FUEL COCK & STRAINER art. 3305-551
По запросу
7
STAY FUEL COCK & STRAINER art. 3305-419
По запросу
8
TUBE ASSY FUEL (inc. 9) art. 3305-421
По запросу
9
CLIP B10 TUBE art. 3303-349
По запросу
10
STRAINER ASSY FUEL art. 3305-501
По запросу
11
TUBE ASSY FUEL (inc. 9) art. 3305-422
По запросу
12
CAP ASSY FUEL FILLER (inc. 13) art. 3305-975
По запросу
13
TUBE 4.5*360 art. 3304-169
По запросу
14
SCREEN FUEL STRAINER art. 3303-058
По запросу
15
TANK COMP FUEL (RB 3307-801)(replaces 3305-415) art. 3307-801
По запросу
16
BOLT WASH 5*16 art. 3305-397
По запросу
17
FUEL UNIT CAP art. 3305-417
По запросу
18
PACKING FUEL UNIT CAP art. 3305-418
По запросу
19
BOLT FLANGE 6*22 art. 3304-551
По запросу
20
COLLAR FR FENDER art. 3303-226
По запросу
21
RUBBER FUEL TANK art. 3303-406
По запросу
22
Nut, Flange art. 3304-654
По запросу
23
RR RUBBER FUEL TANK art. 3304-647
По запросу
24
TUBE ASSY FUEL TANK (inc. 25 and two No. 9) art. 3305-416
По запросу
25
CLAMP D13 TUBE art. 3303-351
По запросу
