модель 2016 года
- Модель DVX 300
- Код модели Белый [A2016KSF2B7ET]

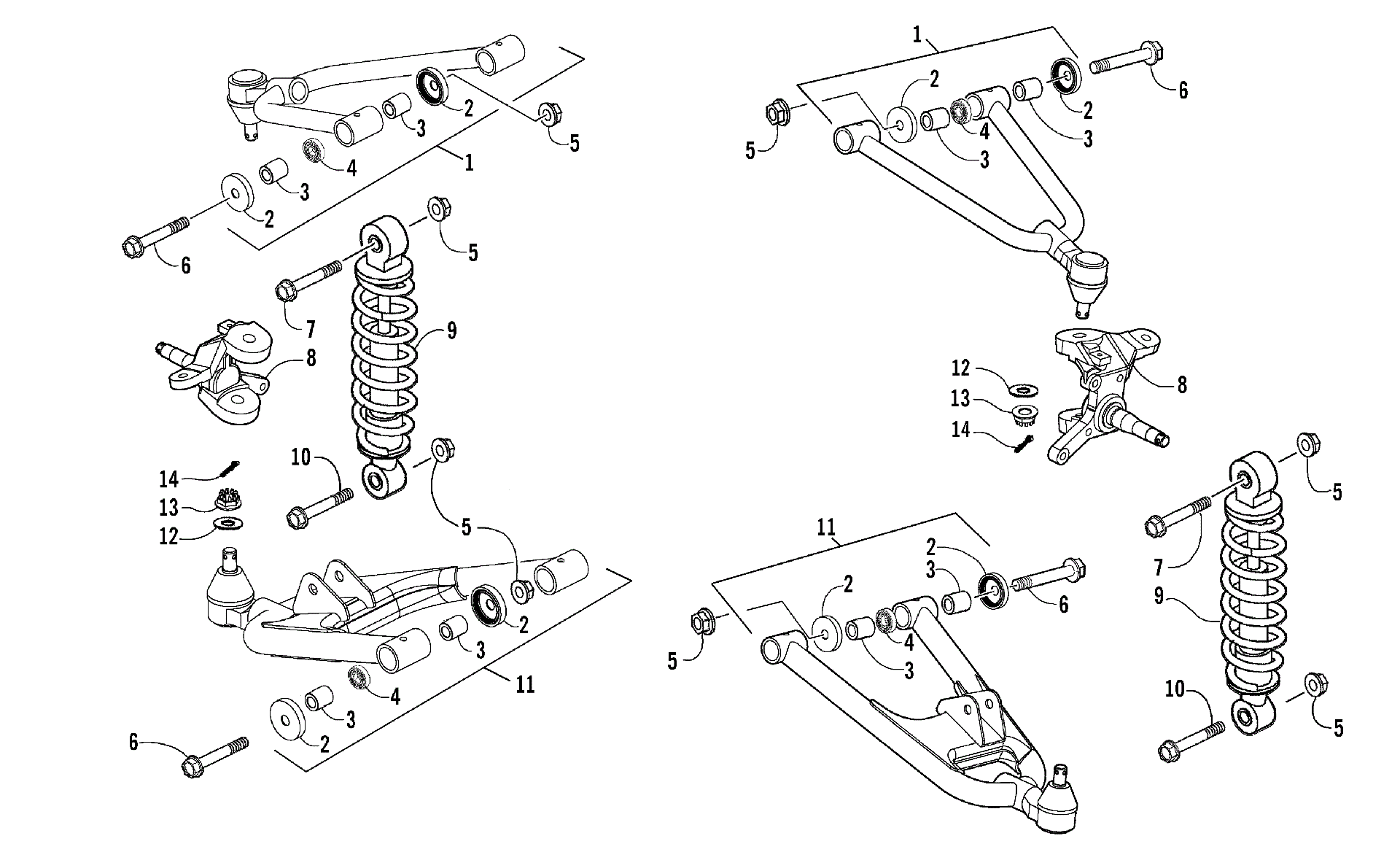

Схема узла передней подвески [301386] для Белый [A2016KSF2B7ET]
Схема
Детали
![Узел передней подвески [301386]](/upload/schemas/633ea943c37723.95268775.gif)
Номер
Наименование детали
Цена
1
Arm, Swing - Upper Left - Assembly (Platinum) (inc. 2-4) art. 3305-683
По запросу
1
Arm, Swing - Upper Right - Assembly (Platinum) (inc. 2-4) art. 3305-682
По запросу
2
OIL SEAL 18*26*4 art. 3304-090
По запросу
3
COLLAR SWING ARM art. 3304-689
По запросу
4
BEARING BALL RADIAL 6000 art. 3304-199
По запросу
5
NUT U 10MM art. 3304-031
По запросу
6
BOLT FLANGE 10*57 art. 3304-182
По запросу
7
BOLT FLANGE 10*40 art. 3307-068
По запросу
8
SHAFT ASSY R STEERING art. 3304-336
По запросу
8
SHAFT ASSY L STEERING art. 3304-337
По запросу
9
Shock/Spring Assembly art. 3307-659
По запросу
10
BOLT FLANGE 10*50 art. 3304-595
По запросу
11
Arm, Swing - Lower Left - Assembly (inc. 2-4) art. 3305-685
По запросу
11
Arm, Swing - Lower Right - Assembly (Platinum) (inc. 2-4) art. 3305-684
По запросу
12
WASHER PLAIN 12*26*2.3 art. 3303-335
По запросу
13
NUT CASTLE 12MM art. 3303-328
По запросу
14
PIN SPLIT 3.0*25 30251 CPN art. 3303-470
По запросу
