модель 2016 года
- Модель DVX 300
- Код модели Белый [A2016KSF2B7ET]

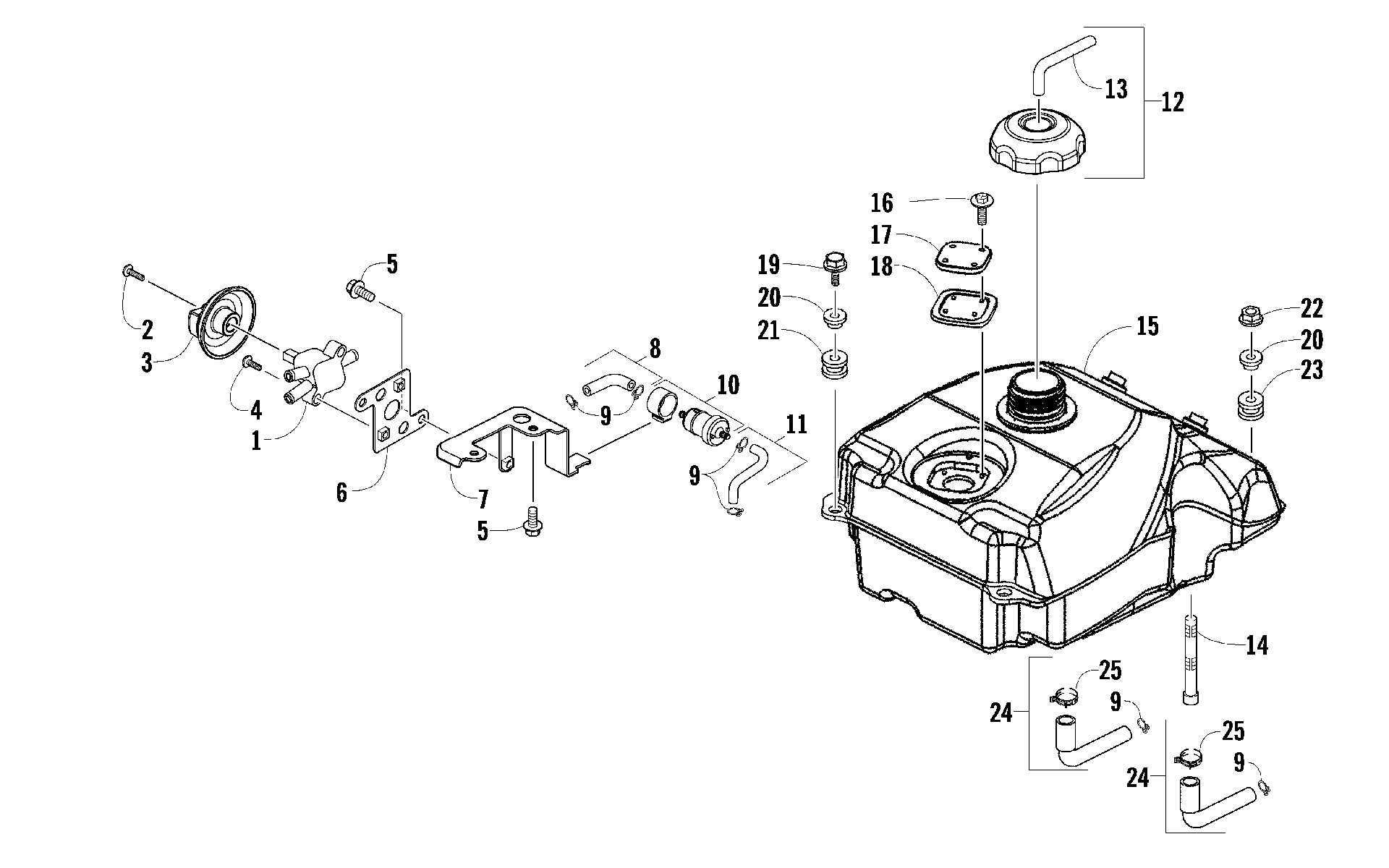

Схема топливный бака ASSEMBLY [100742] для Белый [A2016KSF2B7ET]
Схема
Детали
![топливный бак ASSEMBLY [100742]](/upload/schemas/633ead09567046.35464981.gif)
Номер
Наименование детали
Цена
1
VALVE,FUEL art. 3306-884
По запросу
2
SCREW art. 5507-017
По запросу
3
COVER FUEL COCK art. 3303-701
По запросу
4
SCREW PAN 5*16 art. 3303-316
По запросу
5
BOLT WASHER 5*12 art. 3304-409
По запросу
6
STAY A,FUEL COCK & STRAINER art. 3305-551
По запросу
7
STAY FUEL COCK & STRAINER art. 3305-419
По запросу
8
TUBE ASSY FUEL (inc. 9) art. 3305-642
По запросу
9
CLIP B10 TUBE art. 3303-349
По запросу
10
STRAINER ASSY FUEL art. 3305-641
По запросу
11
TUBE ASSY FUEL (inc. 9) art. 3305-652
По запросу
12
CAP ASSY FUEL FILLER (inc. 13) art. 3305-975
По запросу
13
TUBE 4.5*360 art. 3304-169
По запросу
14
SCREEN FUEL STRAINER art. 3303-058
По запросу
15
TANK COMP FUEL art. 3306-584
По запросу
16
BOLT WASH 5*16 art. 3305-397
По запросу
17
FUEL UNIT CAP art. 3305-417
По запросу
18
PACKING FUEL UNIT CAP art. 3305-418
По запросу
19
BOLT FLANGE 6*22 art. 3304-551
По запросу
20
COLLAR FR FENDER art. 3303-226
По запросу
21
RUBBER FUEL TANK art. 3303-406
По запросу
22
Nut, Flange art. 3304-654
По запросу
23
RR RUBBER FUEL TANK art. 3304-647
По запросу
24
TUBE ASSY FUEL TANK (inc. 25 and two No. 9) art. 3305-439
По запросу
25
CLAMP D13 TUBE art. 3303-351
По запросу
