модель 2018 года
- Модель DVX 90
- Код модели Красный [A2018KSB2BUSR]

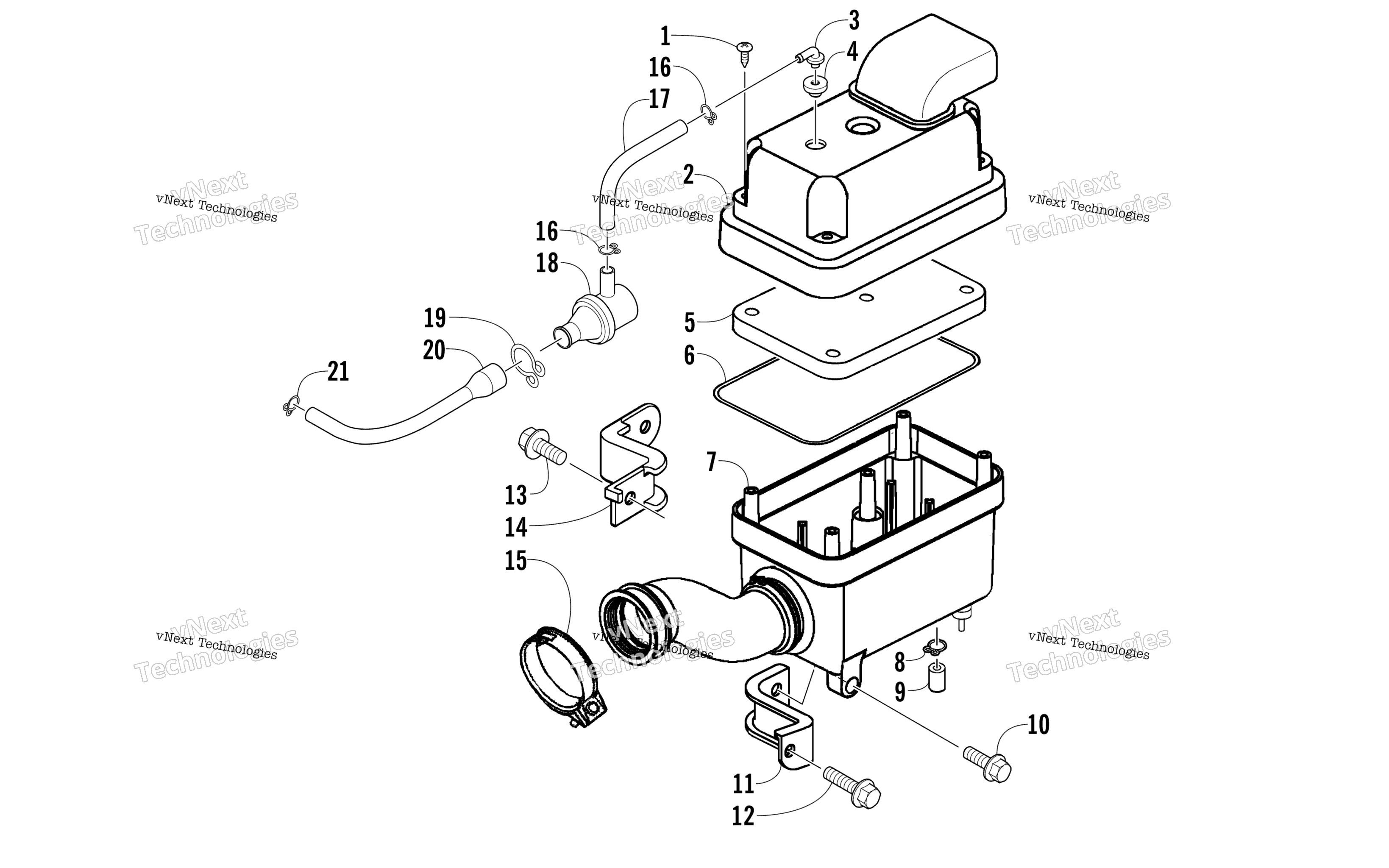

Схема узла впуска воздуха для Красный [A2018KSB2BUSR]
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW TAPPING 5X20(G) art. 3305-450
По запросу
2
COVER ASSY AIR/C **(0) C.2004.11.17 (inc. 3-4) art. 3303-062
По запросу
3
JOINT BLOW BY art. 3305-179
По запросу
4
GROMMET,ACV JOINT art. 3305-180
По запросу
5
Воздушный фильтр Arctic Cat art. 3303-060
от 1 743 ₽
6
SEAL AIR/C COVER art. 3303-063
По запросу
7
CASE ASSY AIR/C (inc. 8-9) art. 3305-842
По запросу
8
CLAMP D23 art. 3305-315
По запросу
9
TUBE DRAIN art. 3304-168
По запросу
10
BOLT FLANGE 6*22 art. 3304-551
По запросу
11
STAY A/C art. 3303-005
По запросу
12
BOLT FLANGE 6*30 (G) art. 3305-789
По запросу
13
BOLT FLANGE 6*12 art. 3304-553
По запросу
14
BRACKET,MOUNTING art. 3305-841
По запросу
15
BAND CONN TUBE art. 3303-288
По запросу
16
CLIP B12.5 TUBE art. 3303-350
По запросу
17
TUBE B art. 3305-844
По запросу
18
CATCH TANK ASSY art. 3303-064
По запросу
19
CLIP BREATHER TUBE art. 3303-052
По запросу
20
TUBE A art. 3303-001
По запросу
21
CLIP C9 TUBE art. 3303-352
По запросу
