модель 2018 года
- Модель DVX 90
- Код модели Красный [A2018KSB2BUSR]

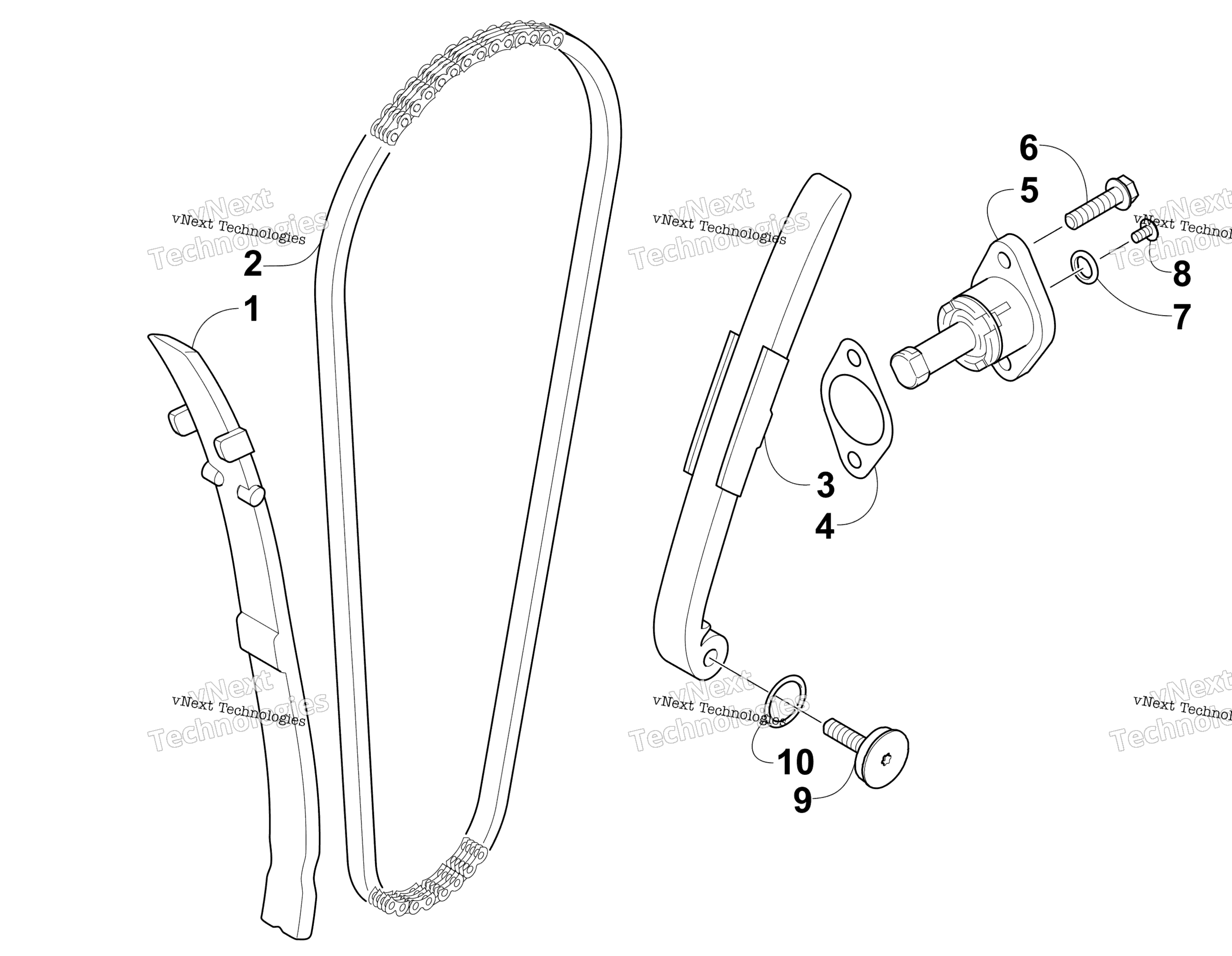

Схема узла цепи ГРМ для Красный [A2018KSB2BUSR]
Схема
Детали
Номер
Наименование детали
Цена
1
GUIDE COMP CAM CHAIN art. 3303-037
По запросу
2
CHAIN CAM art. 3303-030
По запросу
3
TENSIONER CAM CHAIN **(0) C.2000.11.13 art. 3303-034
По запросу
4
GASKET TENSIONER LIFTER art. 3308-251
По запросу
5
Натяжитель цепи ГРМ Arctic Cat art. 3307-102
По запросу
6
BOLT FLANGE SHF 6*22 art. 3304-002
По запросу
7
O-RING 1.5*9.5 art. 3304-100
По запросу
8
SCREW PAN 6*6 **9000 C.97.07.26. art. 3303-244
По запросу
9
PIVOT CAM CHAIN TENSIONER art. 3303-036
По запросу
10
O-RING 15.2*1.5 **0030 C.97.07.26. art. 3303-301
По запросу
Другие схемы модели
Узел цепи ГРМ
