модель 2003 года
- Модель TRX90 / X
- Код модели TRX90 A

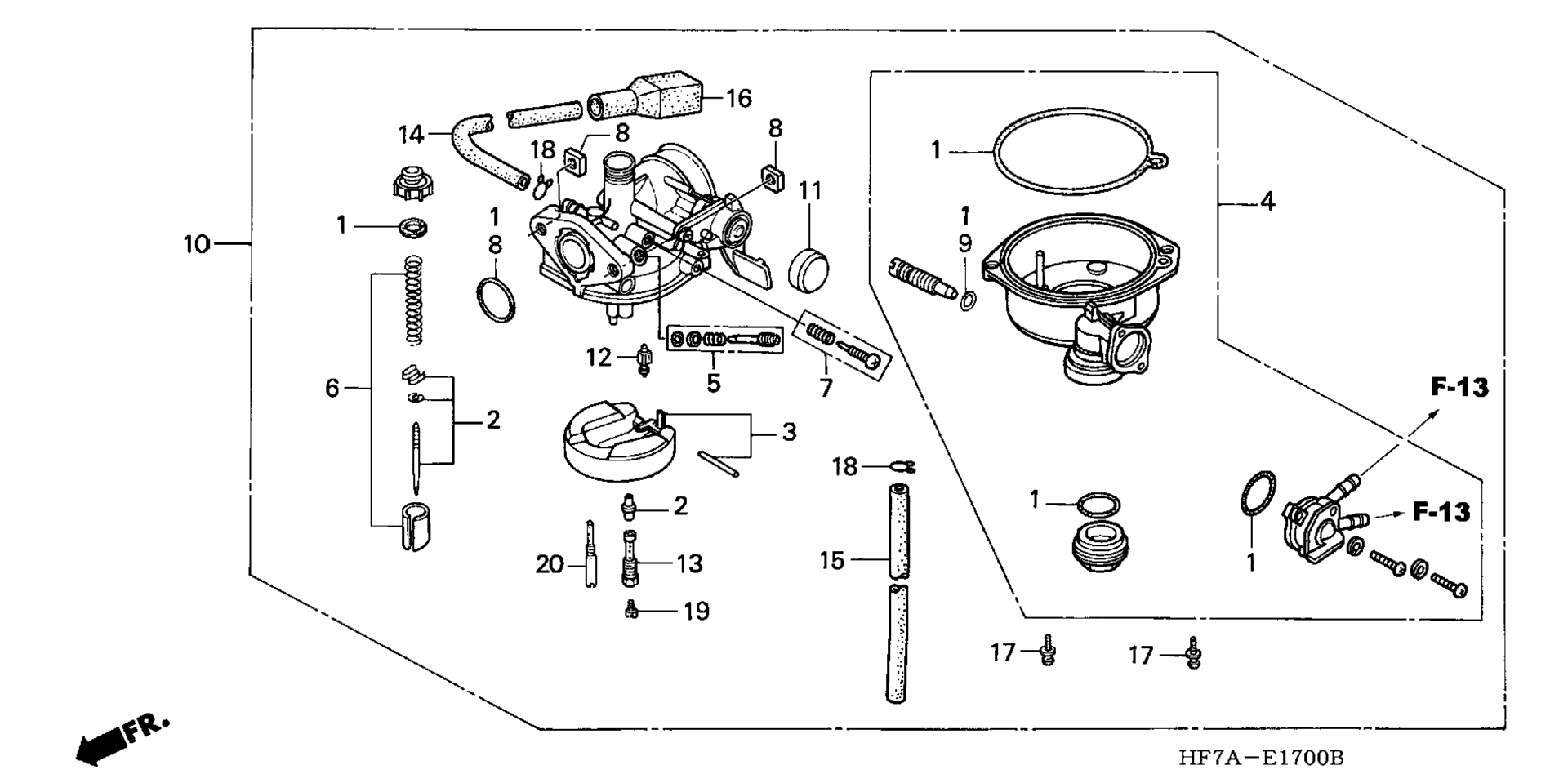

Схема карбюратора для TRX90 A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-GB5-751
По запросу
2
NEEDLE SET, JET art. 16012-HF7-A11
По запросу
3
FLOAT SET art. 16013-883-005
По запросу
4
CHAMBER SET, FLOAT art. 16015-HF7-000
По запросу
5
SCREW SET art. 16016-GAZ-980
По запросу
6
VALVE SET, THROTTLE art. 16022-HF7-A11
По запросу
7
SCREW SET B art. 16028-GC8-004
По запросу
8
NUT SET, SQUARE art. 16041-GB1-910
По запросу
9
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
10
CARBURETOR ASSY. (PB5FA A) art. 16100-HF7-A11
По запросу
11
CAP, CHOKE DUST art. 16148-141-881
По запросу
12
VALVE, FLOAT art. 16155-GZ5-000
По запросу
13
HOLDER, NEEDLE JET art. 16165-HF7-000
По запросу
14
TUBE, AIR VENT art. 16195-HF7-000
По запросу
15
TUBE, OVERFLOW art. 16198-HF7-000
По запросу
16
COVER, CONNECTOR art. 32109-333-000
По запросу
17
SCREW-WASHER (4X14) art. 93892-04014-08
По запросу
18
CLIP, TUBE (B6.5) art. 95002-02650
По запросу
19
JET, MAIN (#80) art. 99101-HF7-0800
По запросу
19
JET, MAIN (#78) art. 99101-HF7-0780
По запросу
20
JET, SLOW (#40) art. 99103-GN8-0400
По запросу
