модель 2003 года
- Модель TRX90 / X
- Код модели TRX90 A

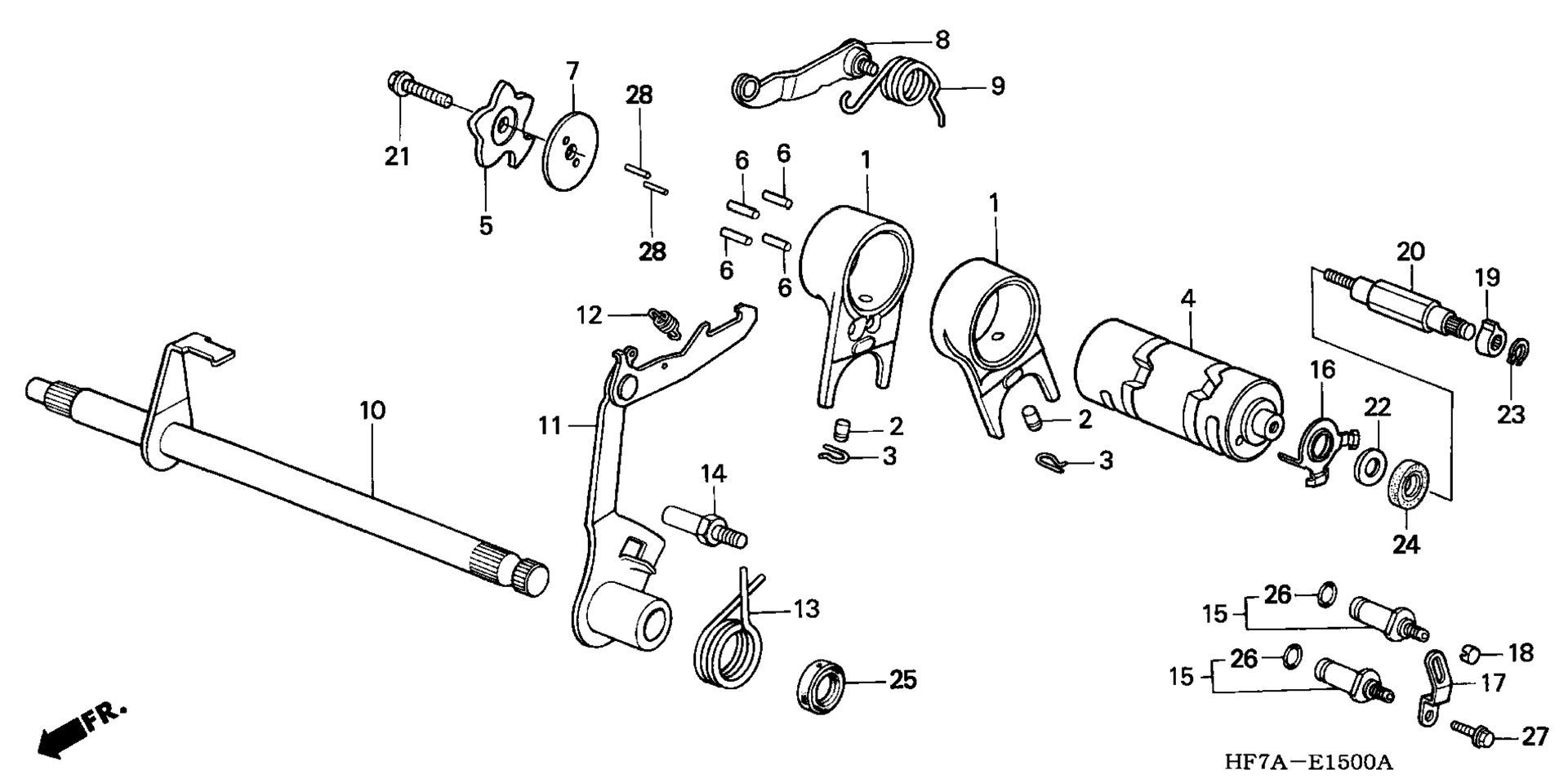

Схема переключение передач барабан для TRX90 A
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, GEARSHIFT art. 24211-GB4-770
По запросу
2
PIN, GEARSHIFT FORK GUIDE art. 24261-121-742
По запросу
3
CLIP, GEARSHIFT FORK GUIDE PIN art. 24263-028-000
По запросу
4
DRUM, GEARSHIFT art. 24301-HF7-000
По запросу
5
PLATE, GEARSHIFT DRUM STOPPER art. 24411-HF7-000
По запросу
6
PIN, GEARSHIFT DRUM art. 24421-230-000
По запросу
7
PLATE, GEARSHIFT DRUM SIDE art. 24425-198-900
По запросу
8
ARM, SHIFT DRUM STOPPER art. 24430-HF7-000
По запросу
9
SPRING, SHIFT DRUM STOPPER art. 24435-HF7-000
По запросу
10
SPINDLE, GEARSHIFT art. 24610-GN5-900
По запросу
11
ARM, GEARSHIFT art. 24630-GB4-772
По запросу
12
SPRING, GEARSHIFT ARM art. 24641-041-000
По запросу
13
SPRING, GEARSHIFT RETURN art. 24651-041-000
По запросу
14
PIN, SHIFT RETURN SPRING art. 24652-035-000
По запросу
15
CONTACT ASSY., NEUTRAL SWITCH art. 35750-GB4-680
По запросу
16
ROTOR, NEUTRAL SWITCH art. 35753-HF7-000
По запросу
17
PLATE, FIXING art. 35755-GB4-771
По запросу
18
CAP art. 35756-GB4-770
По запросу
19
INDICATOR, NEUTRAL art. 35762-HF7-000
По запросу
20
SHAFT, INDICATOR art. 35763-HF7-000
По запросу
21
BOLT, KNOCK (6MM) art. 90071-171-010
По запросу
22
WASHER, GEARSHIFT DRUM SIDE art. 90417-041-000
По запросу
23
CIRCLIP (5MM) art. 90605-230-000
По запросу
24
OIL SEAL (11.6X19X6) art. 91204-HB2-003
По запросу
25
OIL SEAL (11.6X24X10) (ARAI) art. 91208-KB4-671
По запросу
26
O-RING (7X1.7) art. 91312-107-000
По запросу
27
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
28
ROLLER (3X8.5) art. 96220-30085
По запросу
