модель 2002 года
- Модель Scrambler 50
- Код модели SCRAMBLER 50 (A02EA05CA)

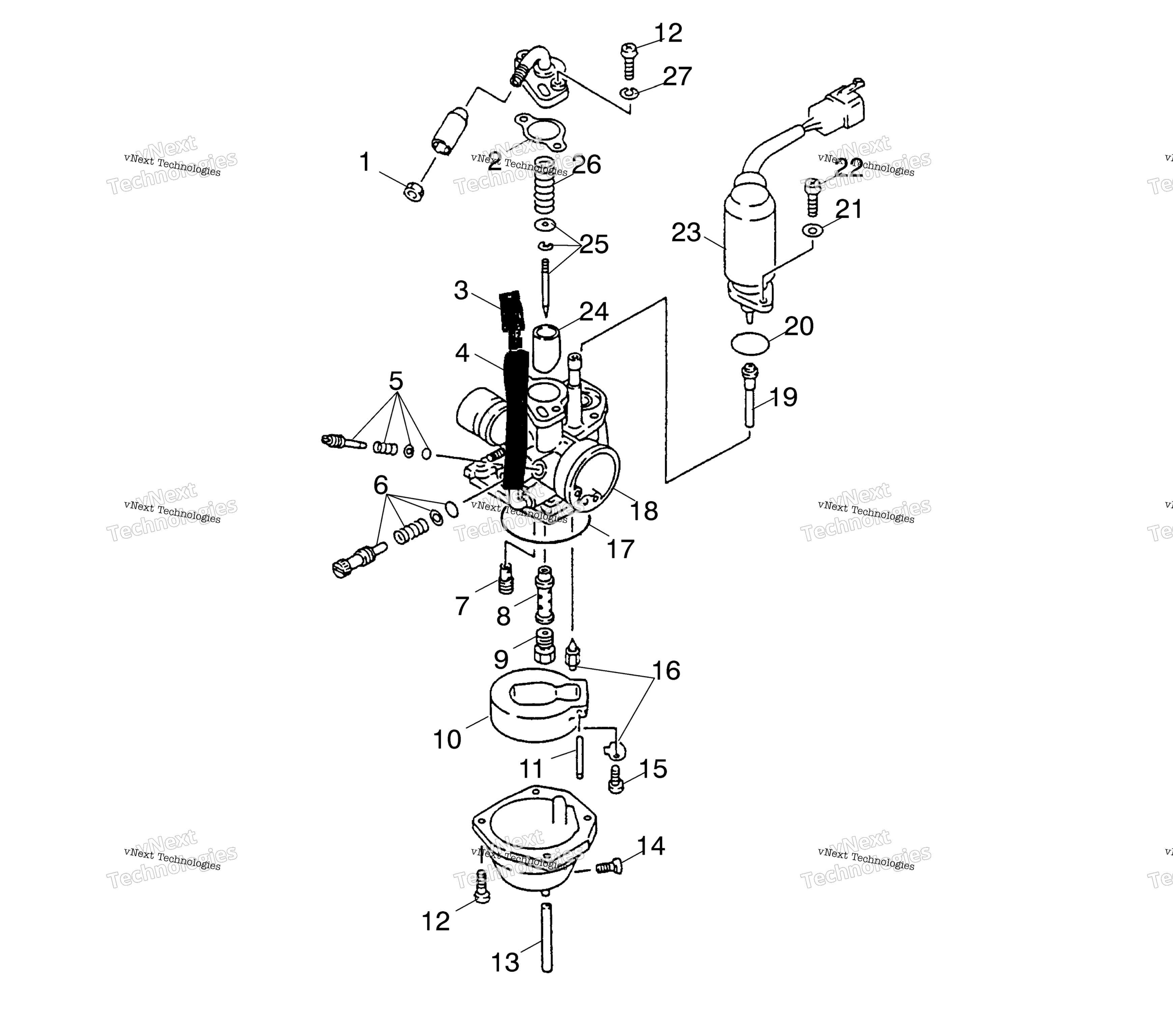

Схема карбюратора для SCRAMBLER 50 (A02EA05CA)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT-CABLE ADJUST art. 0450119
По запросу
2
GASKET art. 0450082
По запросу
3
PLUG art. 0451014
По запросу
4
CARBURETOR TUBE art. 0451013
По запросу
5
SET-SCREW,AIR ADJUST art. 0450102
По запросу
6
SET-SCREW,THROTTLE art. 0450113
По запросу
7
JET-PILOT art. 0450100
По запросу
8
NOZZLE-NEEDLE art. 0450092
По запросу
9
NOZZLE-JET,MAIN art. 0450096
По запросу
10
CARBURETOR FLOAT art. 0450976
По запросу
11
PIN-FLOAT art. 0450117
По запросу
12
BOLT-PAN art. 0450086
По запросу
13
TUBE-OVERFLOW art. 0450098
По запросу
14
DRAIN PLUG art. 0450104
По запросу
15
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
16
NEEDLE VALVE SET art. 0450115
По запросу
17
FLOAT CHAMBER SEAL art. 0450095
По запросу
18
ASM-CARBURETOR (Incl. 1-24) art. 0450931
По запросу
19
NOZZLE-CHOKE art. 0450923
По запросу
20
OIL RING art. 0450111
По запросу
21
WASHER-PLAIN,94111-0406510 art. 0450107
По запросу
22
BOLT-PAN,PHILLIPS(10) 93500-040 art. 0450106
По запросу
23
PLUNGER-STARTER (Incl. 17) art. 0450109
По запросу
24
Valve, Throttle art. 0450088
По запросу
25
SET-NEEDLE * art. 0450090
По запросу
26
SPRING-THROTTLE STOP art. 0450084
По запросу
27
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
